Boulon de soudage efficace par projection de visage

L’intégrité du joint formé par un boulon de soudage à projection Efficient Face est vérifiée par des méthodes d’essais destructifs ou non destructifs standard. Depuis plus de 15 ans, Xiaoguo® s'est bâti une réputation auprès des fabricants pour sa qualité fiable et ses prix compétitifs.

Modèle:Q 199B-1999

envoyer une demande

Description du produit

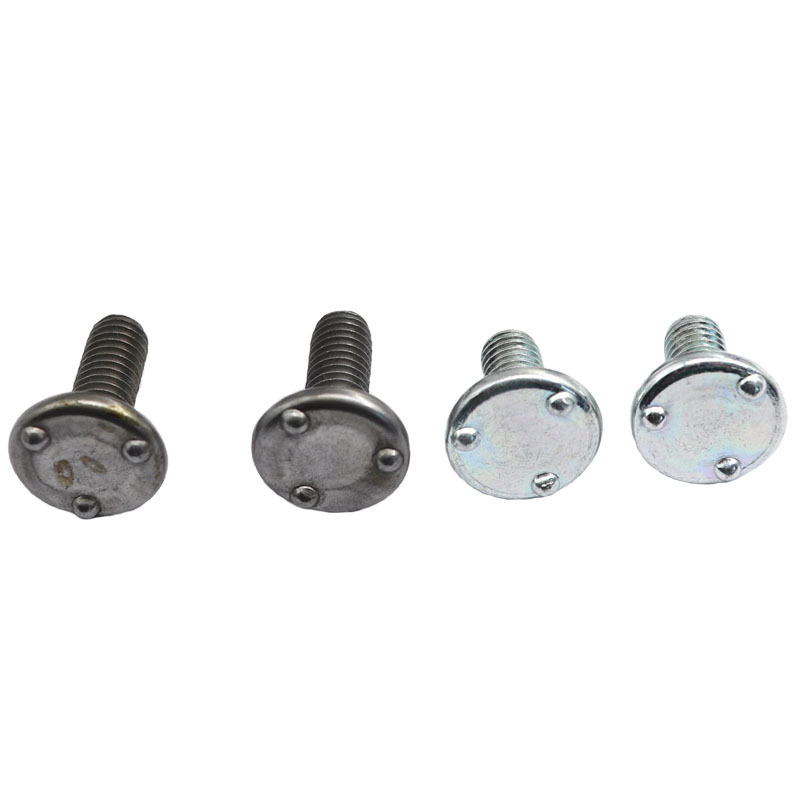

Pour aider les boulons de soudage par projection Efficient Face à résister à la rouille, ils reçoivent souvent des revêtements de surface. Le zingage – chromate transparent ou jaune – est très courant et fonctionne plutôt bien. Les revêtements de phosphate aident la peinture à mieux adhérer et offrent également une certaine protection contre la rouille. Quel que soit le revêtement appliqué sur ces boulons, il doit fonctionner avec le processus de soudage.

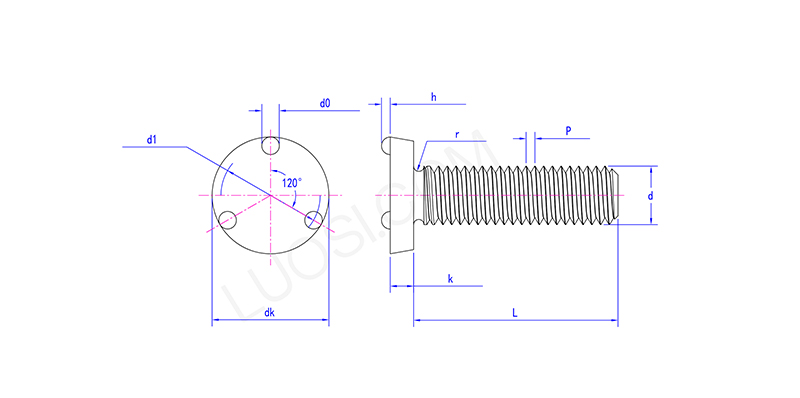

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
ne sait pas max	11.5	12.5	14.5	19	21	24
ne sais pas min	11.23	11.23	14.23	18.67	20.67	23.67
kmax	2	2.5	2.5	3.5	4	5
kmin	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maximum	8.75	9.75	10.75	14.25	16.25	18.75
j1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maximum	2.6	2.6	2.6	3.1	3.1	3.1
j0 min	2.4	2.4	2.4	2.9	2.9	3.4

Avantages du produit

Le traitement de surface d'un boulon de soudage par projection Efficient Face affecte réellement la qualité de la soudure. Si le revêtement est épais ou ne conduit pas l’électricité, il peut perturber le flux du courant électrique et la quantité de chaleur produite.

Les revêtements doivent être minces, conduire l’électricité ou être spécialement conçus pour le soudage. Habituellement, les saillies de ces boulons traversent le revêtement lors du soudage, garantissant ainsi que les métaux se touchent directement.

Cette conception empêche le revêtement d'obstruer la conduction du courant, garantissant ainsi un circuit de soudage fluide. Le revêtement mince réduit également la résistance à la pénétration des saillies, conservant les propriétés de protection tout en permettant aux surfaces de contact métalliques de s'ajuster étroitement, améliorant ainsi la résistance et la conductivité de la soudure.

Scénarios applicables

Les boulons de soudage efficaces par projection frontale fonctionnent très bien dans les chaînes d'assemblage à grand volume, en particulier dans la construction automobile (pour des éléments tels que les supports, les panneaux et les mises à la terre électriques) et dans les appareils électroménagers, tels que les châssis et les boîtiers.

Ils sont utiles lorsque vous ne pouvez atteindre qu’un seul côté, lorsque la vitesse de soudage est très importante ou lorsque le soudage par points d’écrous ou de goujons ne fonctionne tout simplement pas. Ils offrent un point solide et fileté pour attacher des objets.
