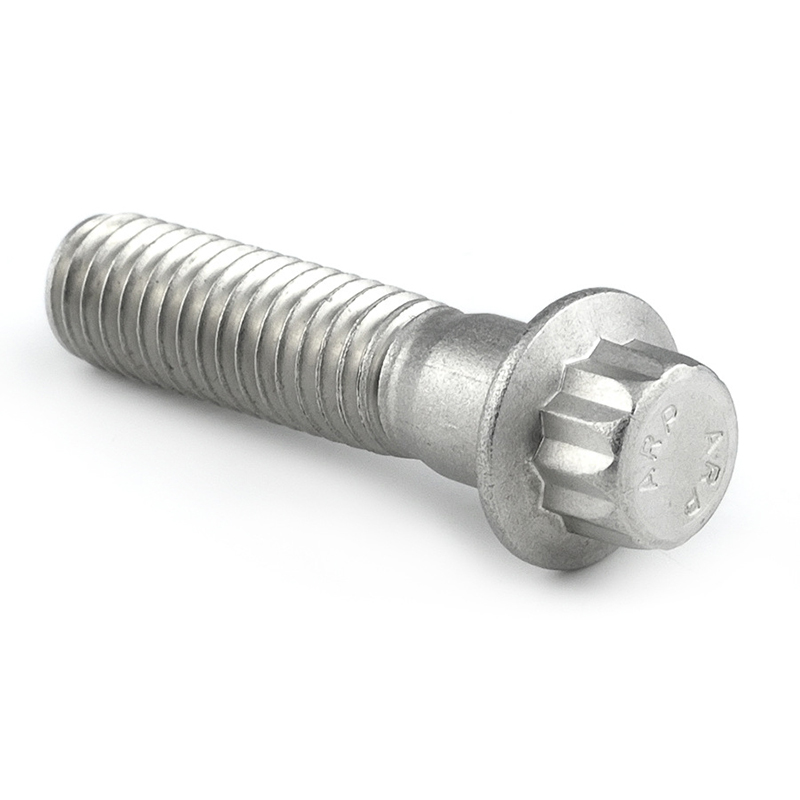

Vis à bride métrique de type F à 12 points

Les vis à bride métrique de type F à 12 points offrent un couple plus élevé pour un serrage sécurisé sans glisser. Ils peuvent être utilisés à la fois pour sécuriser des meubles et pour assembler des machines. Xiaoguo® est un fabricant professionnel de fixations avec de nombreuses années d'expérience et peut les personnaliser pour répondre à vos besoins.

envoyer une demande

Description du produit

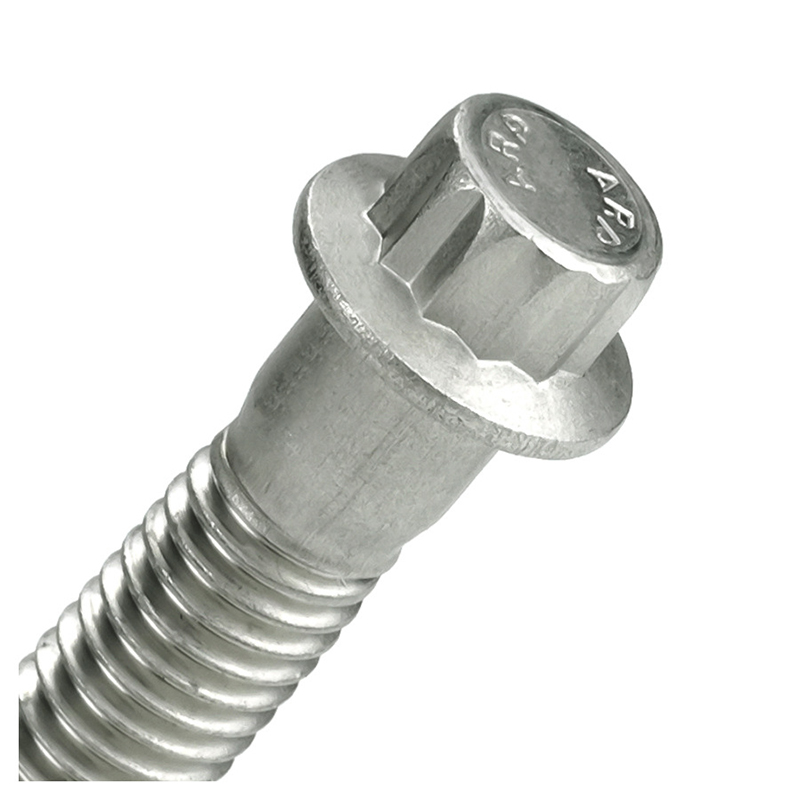

La conception de la tête de la vis à bride métrique de type F 12 pionts est très spéciale, avec 12 coins. À sa base se trouve une plaque à bride en forme de F. Cette plaque à bride équivaut à un grand joint, ce qui peut augmenter la zone de contact avec le matériau connecté et rendre la connexion plus stable.

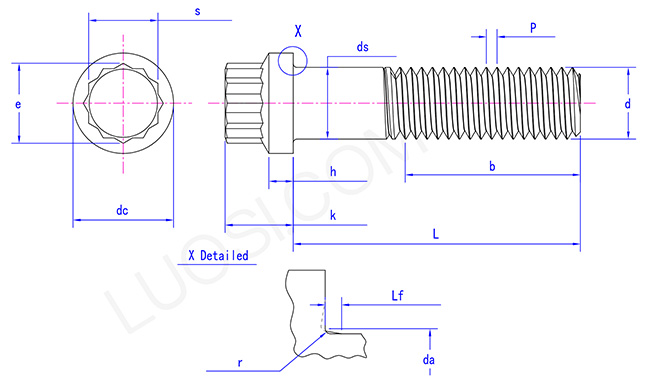

Metric type F 12-Piont flange screw

Caractéristiques

La caractéristique de la vis à bride métrique de type F à 12 points est la structure unique de plaque à bride de type F à 12 coins plus. Les 12 coins offrent plus de points d'application de force, rendant l'opération de serrage plus précise et plus fluide. La bride de type F disperse non seulement la pression, mais empêche également les vis de s'enfoncer dans le matériau fixe, améliorant ainsi la stabilité de la connexion.

Vis à bride métrique type F 12 points avec bride en dents de scie. Une fois serrées, ces dents mordront la surface, empêchant les équipements mécaniques (tels que les rouleaux de bande transporteuse ou les supports de pompe) de se desserrer en raison des vibrations. Vous n'avez pas besoin d'ajouter de rondelles de blocage supplémentaires.

Les vis métriques de type F à 12 points s'installent plus rapidement sur des surfaces inégales. Le fond dentelé peut compenser des défauts mineurs. Il est très utile lors du raccordement de boulons à de la fonte ou à des métaux texturés, car les brides lisses peuvent glisser. Son emprise est plus forte. Le fond dentelé peut être encastré dans du métal et est plus résistant aux vibrations que les vis à bride lisse. Il est souvent utilisé dans les équipements agricoles ou les bases de compresseurs.

Paramètres du produit

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
c'est maximum	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
Emin	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
CC maximum	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
CC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
kmax	5	6	8	10	12	14	16	20	24	30	36
Kmin	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Oui maximum	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lfmax	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
Rmin	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Les vis à bride métrique de type F 12 points conviennent à la réparation des trous endommagés. La structure dentelée peut servir d'ancrage au niveau du filetage usé et peut être utilisée comme solution temporaire pour les anciens équipements avant la maintenance. Ils peuvent résister aux cycles thermiques. La bride dentelée maintient l'adhérence lorsque le métal se dilate ou se contracte, ce qui la rend parfaitement adaptée aux collecteurs d'échappement ou aux composants de four.
