Vis à bride à 12 pivots de type métrique U

Les vis à bride métrique de type U 12 points sont parfaites pour des installations précises et sécurisées. L'usine Xiaoguo® peut répondre à vos besoins. Nous produisons conformément à la norme de mise en œuvre ASME/ANSI B18.2.5M-2009. Commandez maintenant et obtenez les vis fiables dont vous avez besoin.

envoyer une demande

Description du produit

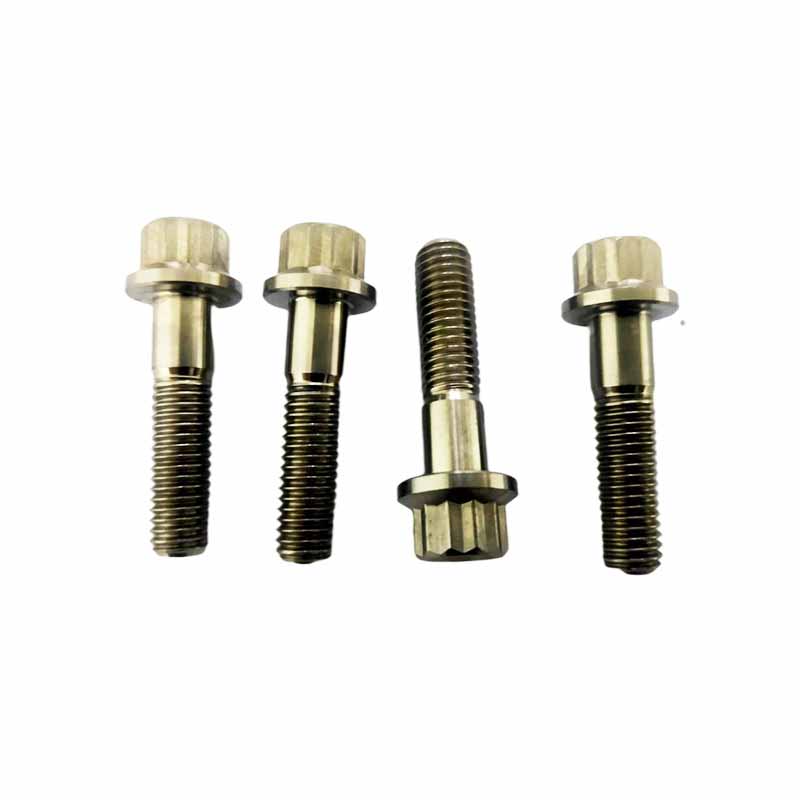

La vis à bride métrique de type U 12 pionts possède 12 coins en tête. Une fois serré, il a une plus grande zone de contact et peut appliquer un couple plus important. Il y a une plaque à bride en forme de U sous la vis, qui peut augmenter la zone de contact avec la pièce connectée et disperser la pression.

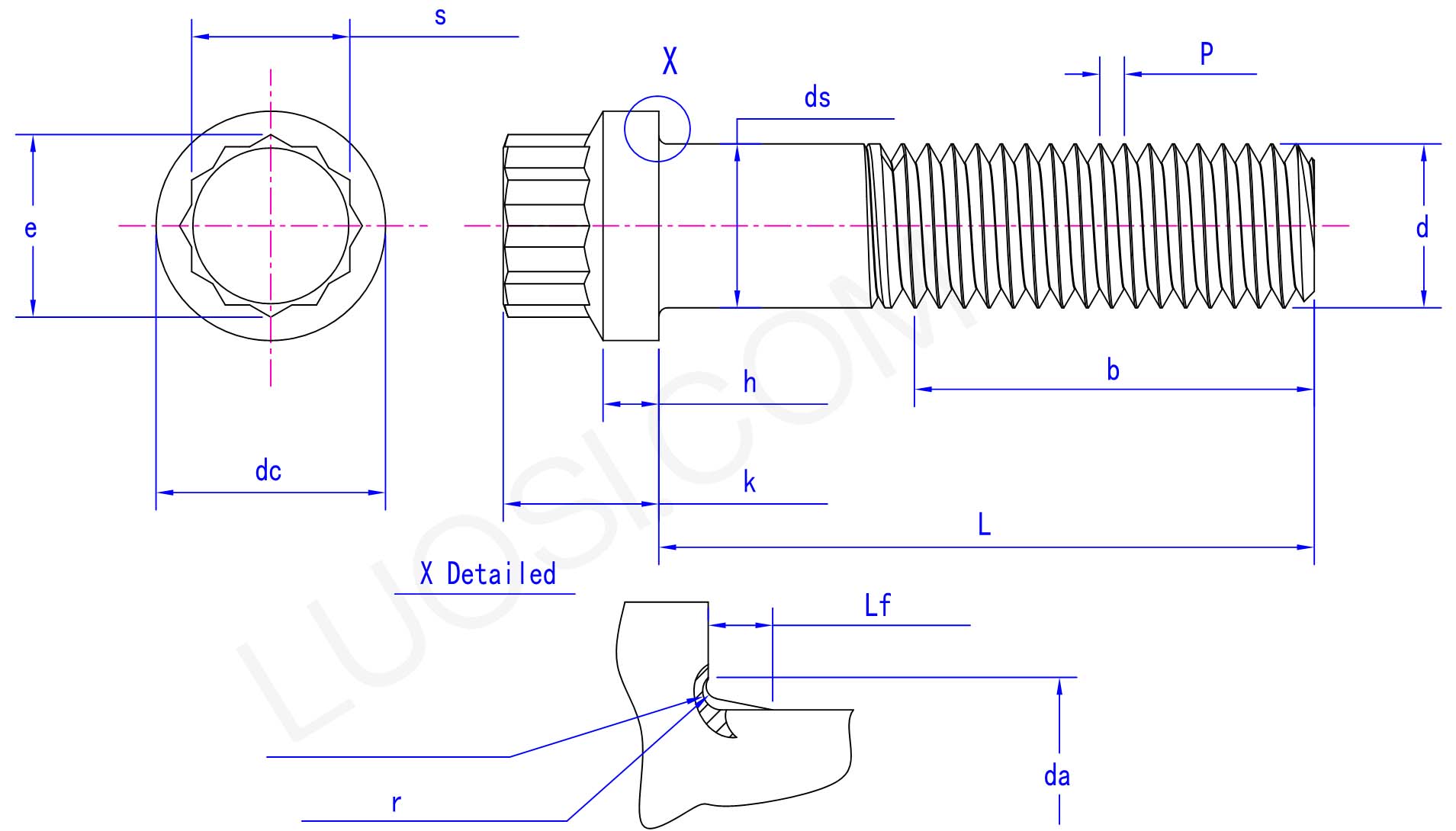

Metric Type U 12 Piont Flange Screw

Caractéristiques et paramètres

Les vis métriques à 12 pans de type U résistent à la corrosion par brouillard salin. La conception à coupe inférieure est souvent utilisée dans l'acier inoxydable, ce qui peut réduire la corrosion caverneuse. Surfaces d'étanchéité des brides, ce sont des choix idéaux pour les garde-corps de navires ou les infrastructures côtières. Ils peuvent empêcher le desserrage. La surface inférieure de la bride dentelée possède une surface en maille qui convient aux vibrateurs industriels ou aux supports de générateur qui ne nécessitent pas de rondelles de blocage.

Les vis à bride métrique de type U 12 pionts sont utilisées pour fixer le collecteur d'échappement de la turbine. Les fuites au collecteur réduiront l’efficacité de la turbine. Ils peuvent résister à un cycle thermique de 900°C. La rainure en forme de U peut empêcher la bride de se déformer lorsqu'elle est serrée. Lorsqu'un agent antiadhésif au nickel est appliqué, la pâte de cuivre brûle. Remplacez-le tous les 50 000 miles parcourus ; La fatigue thermique peut provoquer l'éclatement du pot d'échappement.

Les vis métriques type U 12 pans sont utilisées pour fixer les couvercles de boîtes de vitesses des éoliennes. Les vibrations de la turbine peuvent faire reculer les vis traditionnelles. Ils peuvent verrouiller la plaque de recouvrement pendant plus de 20 ans. La partie inférieure coupée peut jouer un rôle dans l'absorption des chocs. Lors de l'utilisation d'un multiplicateur de couple 12 points en hauteur, un serrage insuffisant peut faire pénétrer de la poussière et endommager les engrenages.

La vis à bride métrique de type U 12 points possède une force de fixation extrêmement forte. La conception à 12 angles lui permet de résister à un couple plus important une fois serré. De plus, la bride en forme de U augmente la friction, ce qui la rend difficile à desserrer, même dans un environnement vibrant. Ils sont très fiables et peuvent maintenir les pièces de connexion stables à tout moment.

Paramètres du produit

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
DS max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
c'est maximum	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
Emin	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
CC maximum	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
CC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
kmax	5	6	8	10	12	14	16	20	24	30	36
Kmin	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Oui maximum	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lfmax	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
Rmin	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
