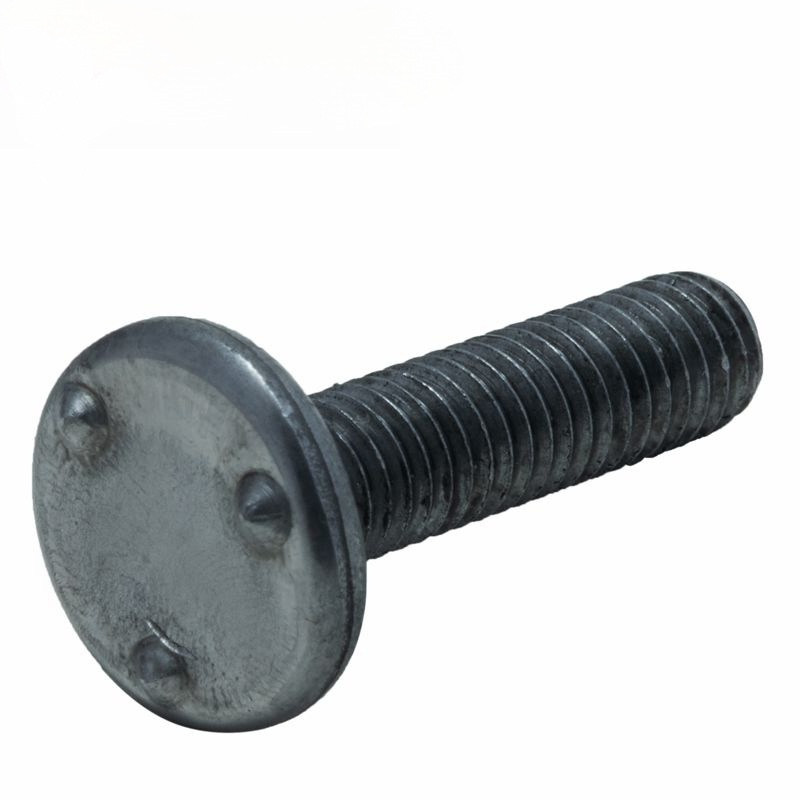

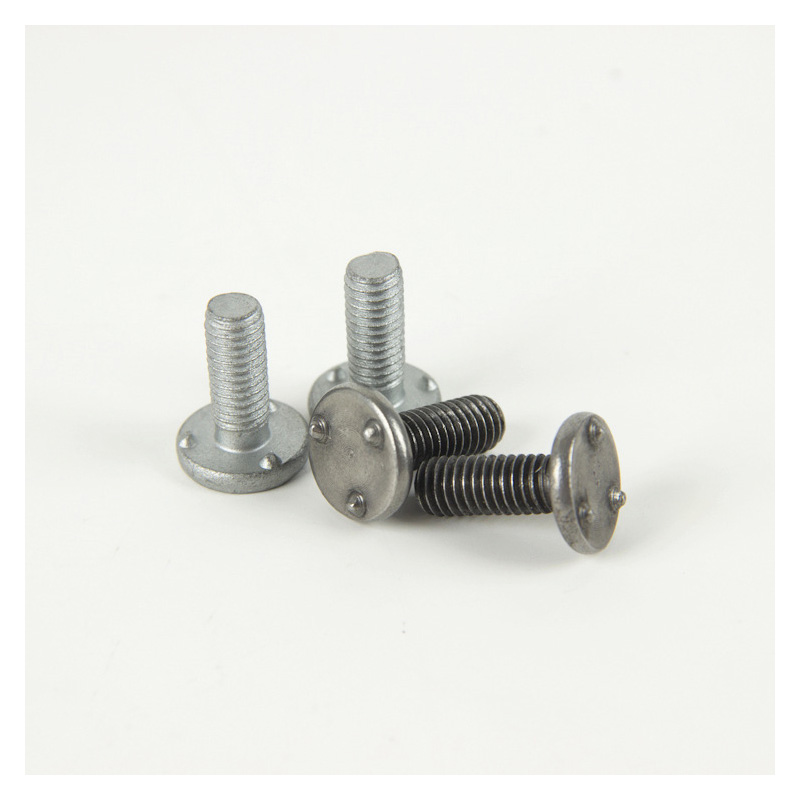

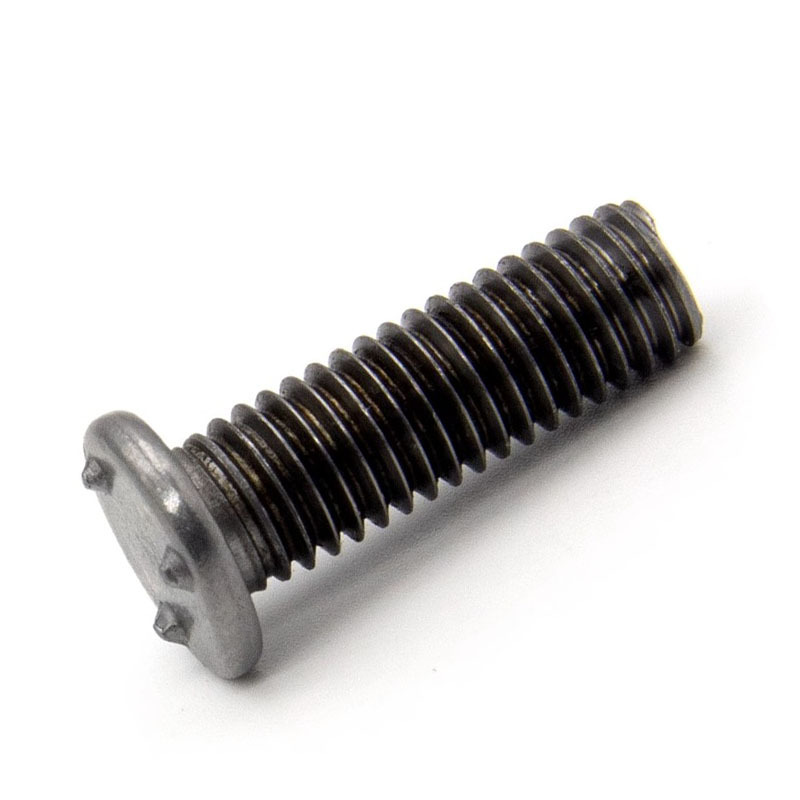

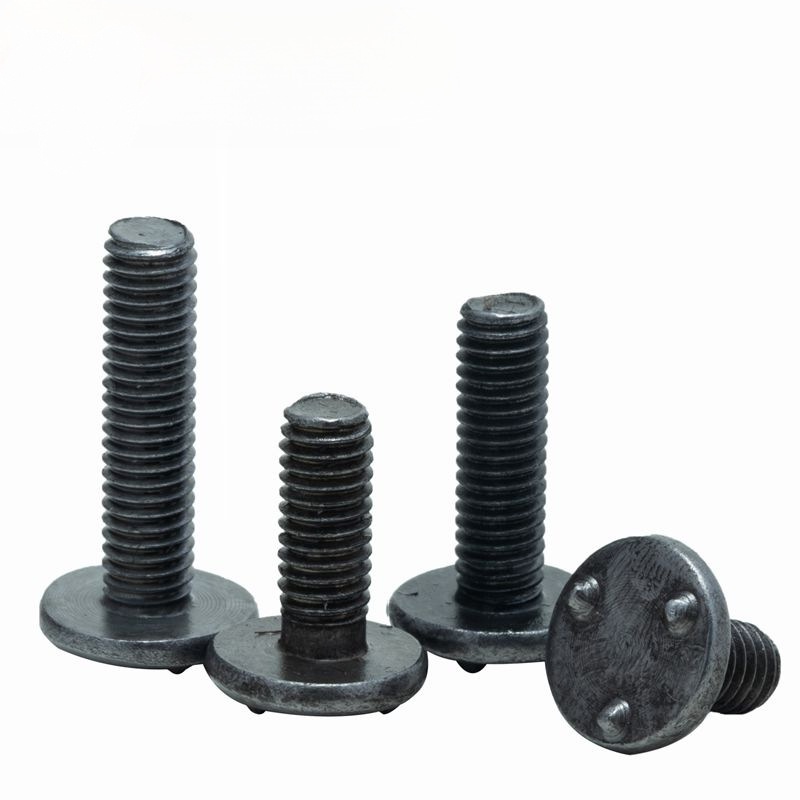

Boulon de soudage de projection de face d'ingénierie de précision

Le boulon de soudage de projection de la face d'ingénierie de précision est largement utilisé dans la fabrication automobile pour un assemblage efficace et fiable. Pour les produits exportés de Xiaoguo®, répondre aux normes internationales comme ISO et DIN est une priorité, y compris pour ce boulon. Si vous êtes intéressé, veuillez nous contacter.

Modèle:QC/T 599.1-1999

envoyer une demande

Description du produit

Les boulons de soudage de projection de la face de la précision suivent les tailles standard et les spécifications du thread - comme les filetages métriques ISO (M4, M5, M6, M8, M10) ou les fils unifiés (UNC / UNF). Les mesures importantes incluent la taille et la longueur du filetage, le diamètre de la tige, le diamètre et l'épaisseur de la tête, et surtout, la forme des projections (leur taille, leur diamètre, combien il y en a) sur la pièce où le boulon est soudé.

Avantages sociaux

La façon dont les projections sont conçues sur un boulon de soudage de projection de face d'ingénierie de précision - comme un anneau autour de lui ou plusieurs petites bosses - compte vraiment pour obtenir des soudures cohérentes. Il existe des conceptions standard qui fonctionnent pour les utilisations les plus courantes, mais vous pouvez également faire fabriquer celles personnalisées.

Dans la surface d'ingénierie de précision personnalisée, les boulons de soudage saillants sont calibrés professionnellement et ajustés pour s'adapter avec précision à différentes épaisseurs de matériau et normes de résistance. Même face à des matériaux difficiles tels que les alliages à forte dureté et les substrats cassants, ils peuvent assurer la stabilité de la connexion et la sécurité structurelle pour répondre aux besoins d'ingénierie personnalisés.

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
DK Max	12.4	14.4	16.4	20.4
DK Min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
K min	1.6	1.8	2.8	3.8
et max	2.25	2.75	2.25	2.75
E min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.6	6.3
B min	2.7	3.7	4.7	5.7
H Max	0.8	0.9	1.1	1.3
H min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
D1 min	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
R min	0.2	0.25	0.4	0.4
un maximum	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Inspection et certification de la qualité

Pour obtenir des soudures cohérentes avec des boulons de soudage de projection de face d'ingénierie de précision, gardez les surfaces en métal de base propres. Utilisez des électrodes conçues à droite et en bon état. Restez étroitement aux paramètres de soudage - Cursal, temps, pression, temps de maintien. Et assurez-vous que les projections du boulon sont cohérentes.

Il est important de faire des tests destructeurs réguliers, comme des tests de couple ou de cisaillement, pour garder le processus sous contrôle.
