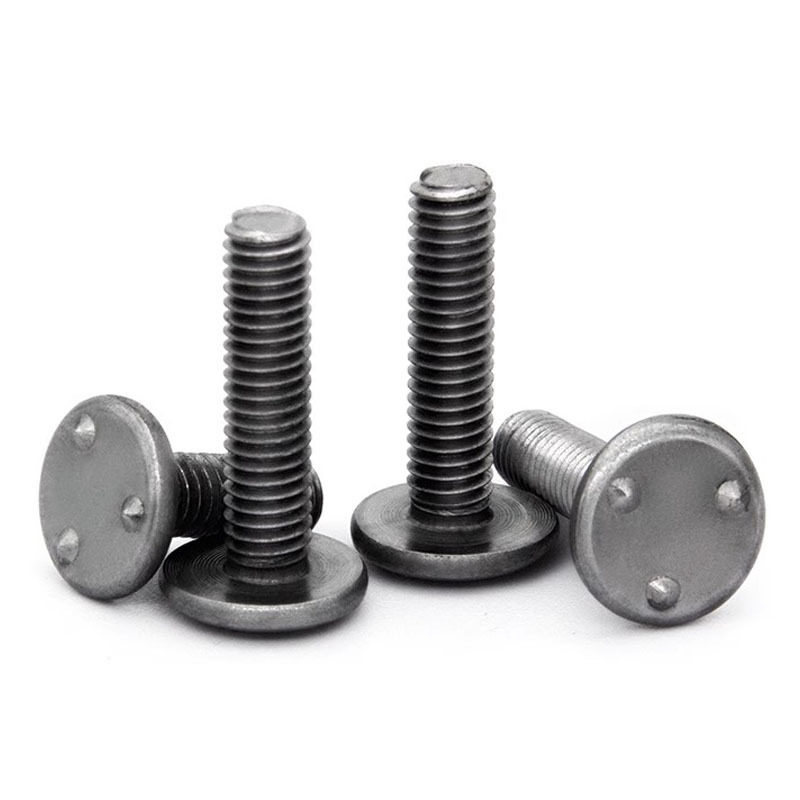

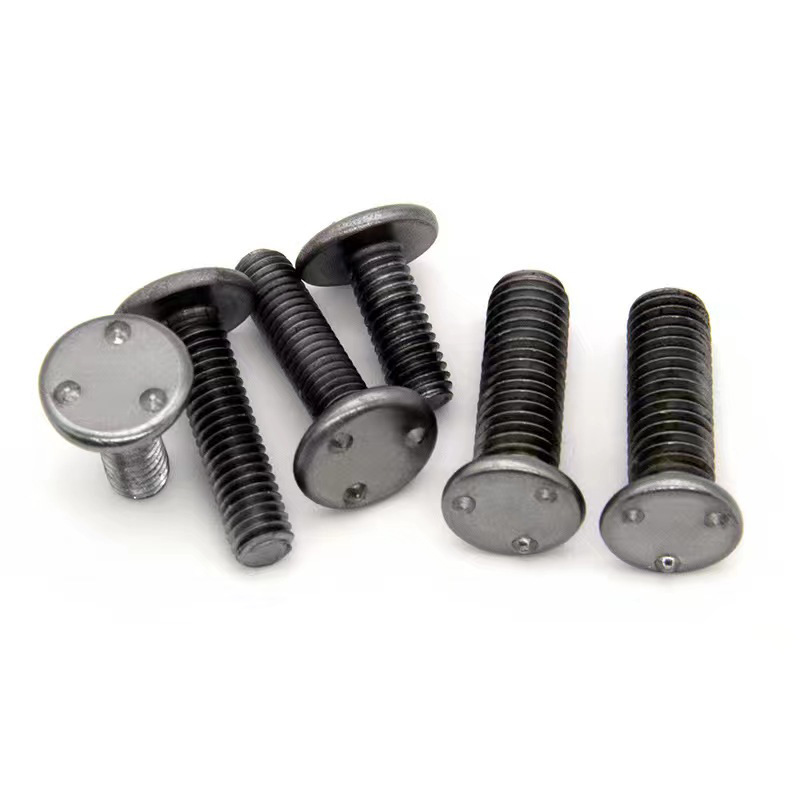

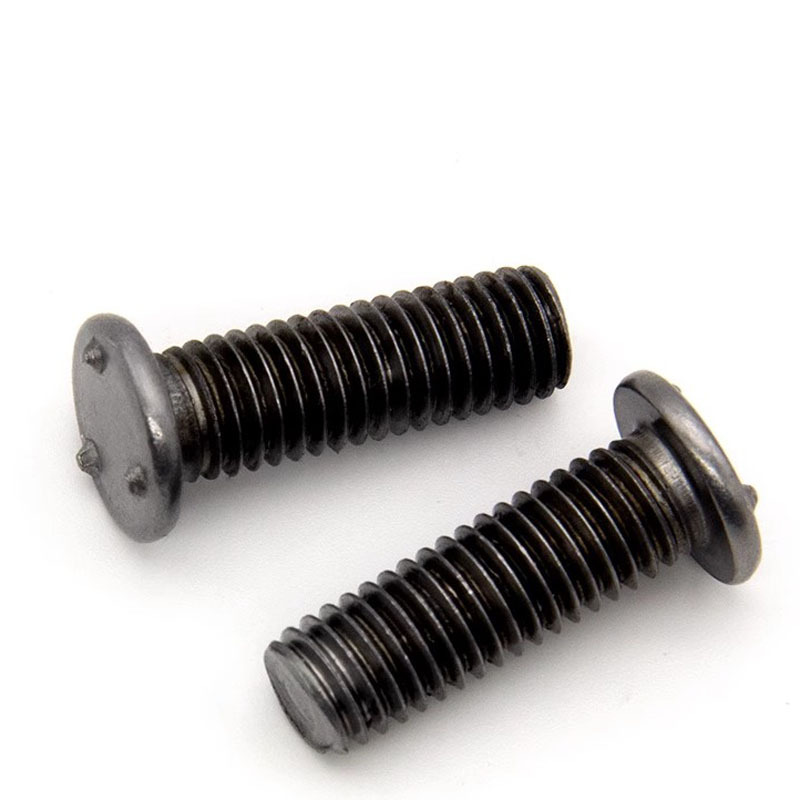

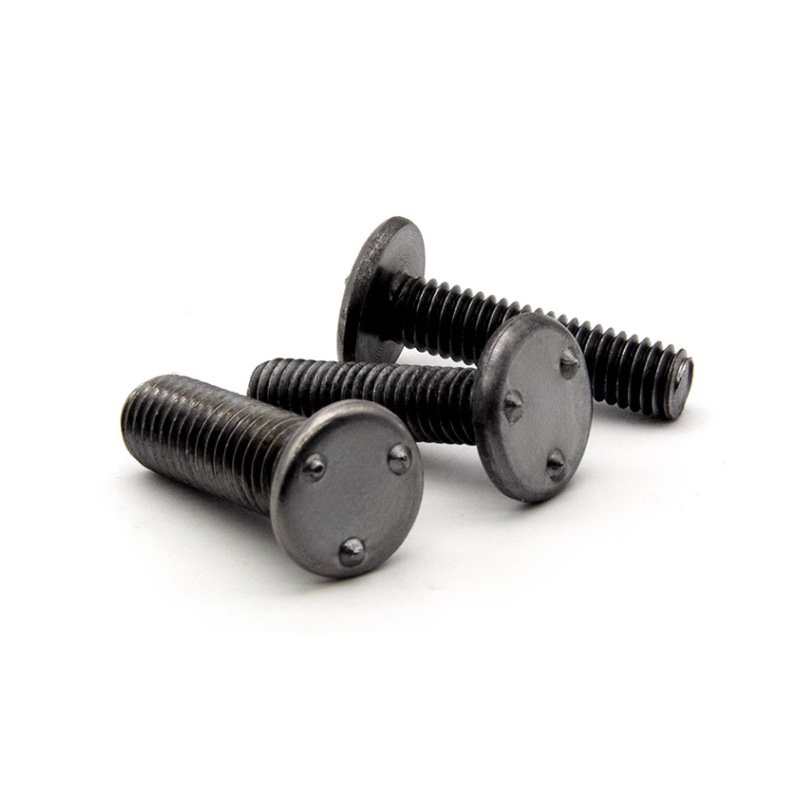

Boulon de soudage à projection de visage robuste

Des processus de contrôle qualité rigoureux constituent un engagement fondamental dans les installations de fabrication de Xiaoguo®. La conception unique du boulon de soudage à projection frontale robuste concentre le courant de soudage et la chaleur avec précision sur ces projections pendant le cycle de soudage.

Modèle:Q 199B-1999

envoyer une demande

Description du produit

Vous devez manipuler correctement les boulons de soudage par projection frontale robustes pour vous assurer qu’ils fonctionnent de manière optimale. Lors du stockage quotidien ou prolongé de ces objets, une attention particulière doit être accordée à la rationalité de la méthode de stockage, afin d'éviter efficacement d'endommager les parties saillantes et les structures filetées précises de la surface qui ont des fonctions importantes.

Avant le soudage, la zone de contact entre le boulon et la pièce doit être nettoyée sans huile, sans rouille ni revêtement épais. Cela permettra au courant de circuler facilement et à la soudure d'être solide.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
ne sait pas max	11.5	12.5	14.5	19	21	24
ne sais pas min	11.23	12.23	14.23	18.67	20.67	23.67
kmax	2	2.5	2.5	3.5	4	5
kmin	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	.2	0.3	0.3	0.4	0.4
d1 maximum	8.75	9.75	10.75	14.25	16.25	18.75
j1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maximum	2.6	2.6	2.6	3.1	3.1	3.6
j0 min	2.4	2.4	2.4	2.9	2.9	3.4

Détails du produit

Une fois qu'un boulon de soudage à projection frontale robuste est installé, vous n'avez pas besoin de faire un « entretien » régulier sur le boulon lui-même, mais il est très important de s'assurer que la soudure est bonne.

Nous vérifions la résistance de la soudure et sa tenue à l'aide de tests non destructifs, comme la torsion du goujon avec une force spécifique (test de couple) ou l'utilisation d'outils à ultrasons. Pour les pièces vraiment importantes, c’est une bonne idée de vérifier les points de fixation des boulons de temps en temps pendant leur utilisation.

Par conséquent, nous avons établi un processus d'inspection régulier strict et enregistrons les données de couple conformément aux normes pour garantir la fiabilité de la connexion et le fonctionnement sûr à long terme de l'équipement.

Prestations personnalisées

Oui, vous pouvez obtenir des boulons de soudage par projection frontale robustes fabriqués selon vos besoins spécifiques. Les changements courants incluent la taille et la longueur du filetage (métrique ou impérial), le style et le diamètre de la tête, la longueur et le diamètre de la tige, le motif et la hauteur des saillies, ainsi que le type de matériau ou de finition de surface.

Les fabricants peuvent fabriquer des boulons qui répondent exactement aux besoins en termes de poids qu'ils doivent supporter, de l'espace dont ils disposent, de leur résistance à la rouille ou du type de procédé de soudage que vous utilisez.
