Écrous ronds à souder robustes

Les écrous ronds Robust Weld sont des fixations spécialisées conçues spécifiquement pour une fixation permanente à un matériau de base par soudage. L'innovation et la précision sont au cœur de la manière dont les fabricants font progresser le processus de fabrication de Xiaoguo®.

Modèle:QC/T 867-2011

envoyer une demande

Description du produit

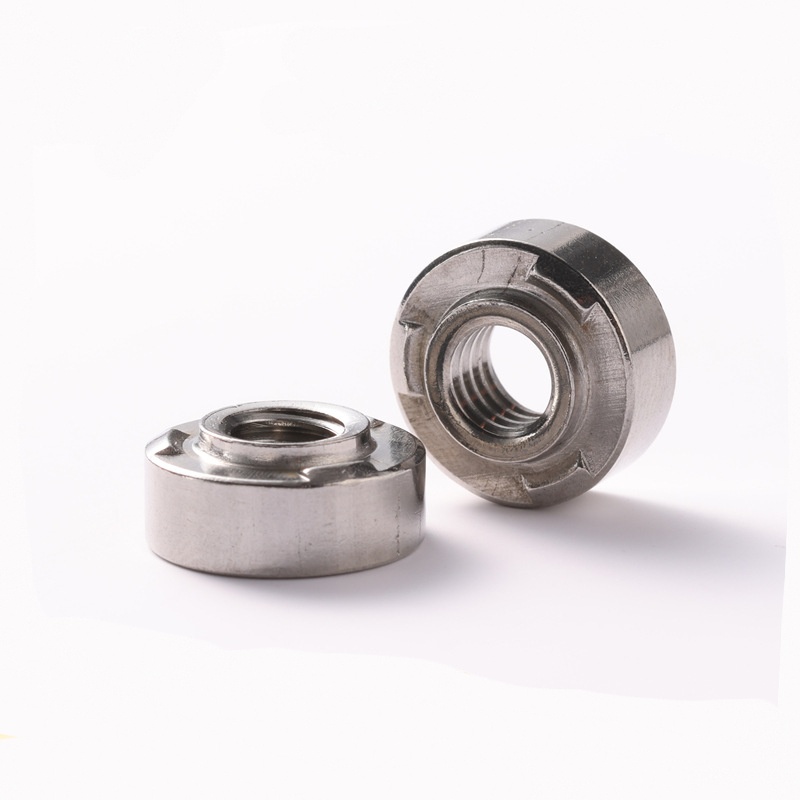

Les écrous ronds Robust Weld sont des fixations spéciales monobloc conçues pour être soudées de manière permanente sur un matériau de base. Ils sont circulaires, souvent avec un sommet arrondi, et ont des filetages à l'intérieur pour s'adapter à un boulon ou une vis correspondant.

Leur tâche principale est de fournir un point fileté solide, fiable et réutilisable sur des éléments tels que des tôles, des cadres ou des plaques, des endroits où il n'est pas facile de tarauder directement des fils, ou où cela ne serait pas assez solide. Ils constituent un élément fondamental des structures et des machines construites.

Leur objectif principal est de créer une connexion filetée solide, durable et réutilisable sur des tôles fines, des cadres ou des surfaces planes. Ce sont des endroits où le tapotement direct est soit difficile, soit insuffisamment puissant. Une fois installés, ils permettent aux boulons et aux vis de se fixer solidement et de résister au dénudage. Ils sont essentiels dans une large gamme de machines et de bâtiments, garantissant des connexions durables et fiables.

Avantages du produit

Les écrous ronds Robust Weld ont une caractéristique de conception importante : un petit pilote ou une languette d'alignement qui dépasse. Avant que l'opération de soudage de la pièce ne commence, le petit composant doit être intégré avec précision dans le trou percé prédéfini de la pièce pour garantir que les positions des composants sont parfaitement alignées pendant le processus de soudage, jetant ainsi les bases de la précision du processus de soudage ultérieur.

Il empêche l'écrou de tourner lorsque vous l'installez et maintient les filetages intérieurs droits par rapport à la surface à laquelle il est fixé. Cet onglet est très utile pour les chaînes d'assemblage rapides et automatisées : il maintient la cohérence des choses et permet de gagner du temps en éliminant le besoin d'ajustements manuels.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 maximum	10.9	11.9	13.3	17.9	19.9	22.7
j1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 maximum	2.8	2.8	3.2	4.3	4.3	5
j0 min	2.5	2.5	2.9	4	4	4.7
d2 maximum	0.95	0.95	1.5	2.1	2.1	2.5
j2 min	0.65	0.65	1.2	1.8	1.8	2.2
ne sait pas max	13.7	14.7	16.5	22.2	24.2	27.7
ne sais pas min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 maximum	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
kmax	4.45	4.7	5.2	6.8	8.4	10.8
kmin	4.15	4.4	4.9	6.44	8.04	10.37

Matériaux utilisés

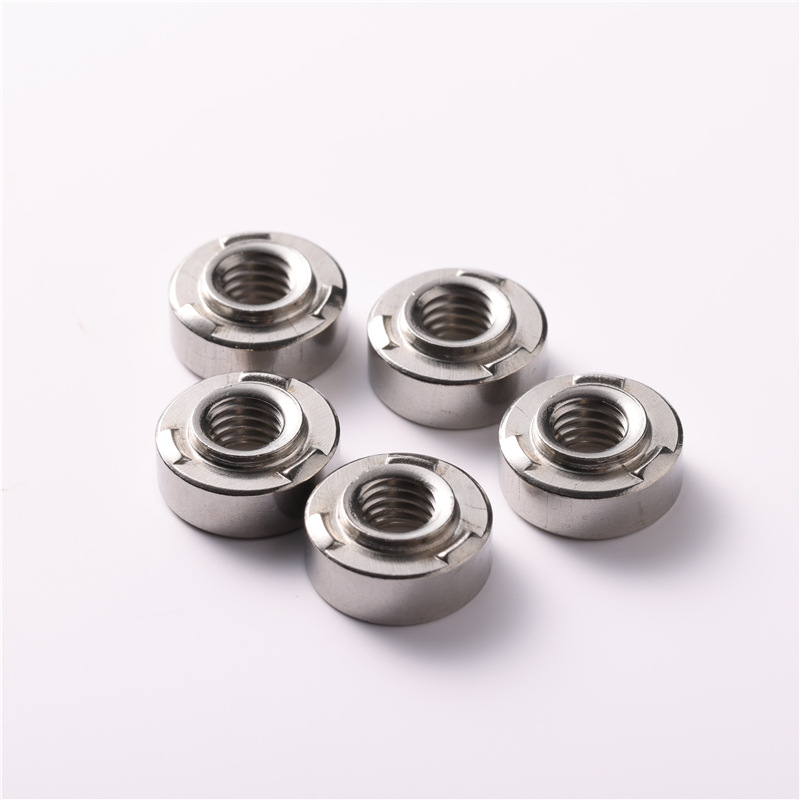

Nos écrous ronds Robust Weld classiques sont fabriqués à partir d'acier à faible teneur en carbone, qui se soude très bien. Nous proposons également des versions en acier inoxydable, comme le 304 et le 316, pour une meilleure résistance à la rouille dans les environnements difficiles. Ils répondent également à différentes normes internationales.
