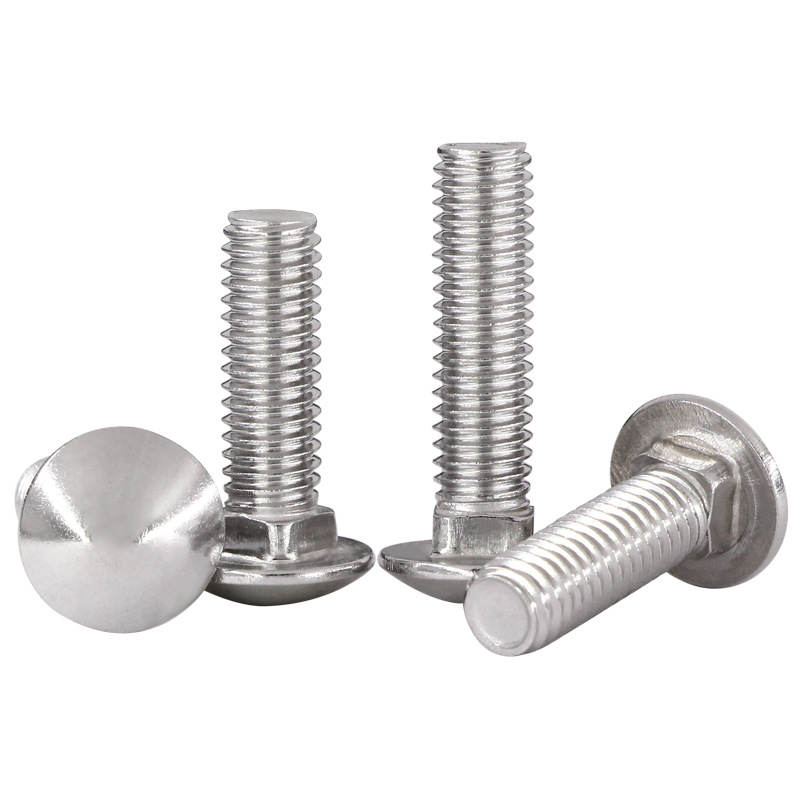

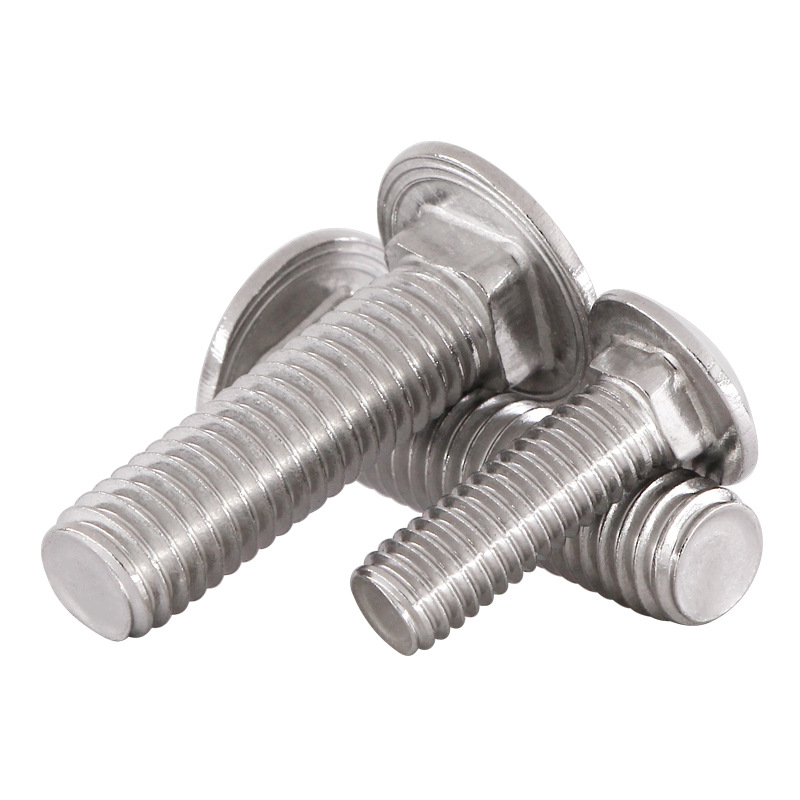

Boulon d'entraîneur à tête ronde

L'acier allié ayant subi un traitement thermique est sélectionné. Le boulon Coach à tête ronde en gros Xiaoguo® a un niveau de performance de 10,9 et une résistance à la traction ultime supérieure à 1 000 MPa. Il convient aux machines lourdes, aux ponts et aux structures à forte charge.

envoyer une demande

Description du produit

Le boulon de carrosse à tête ronde (un type de boulon de carrosserie) et le boulon de carrosserie appartiennent à la même catégorie de produits. La principale différence réside dans les noms régionaux : en Amérique du Nord, on l'appelle communément Boulon de carrosserie, tandis que dans les pays du Commonwealth (comme le Royaume-Uni, l'Australie et la Nouvelle-Zélande), le terme Boulon d'entraîneur à tête ronde est plus couramment utilisé. Il s'agit d'une fixation à tête semi-sphérique (tête ronde) et d'une structure carrée anti-desserrage en bas du col, spécialement conçue pour une pose unilatérale.

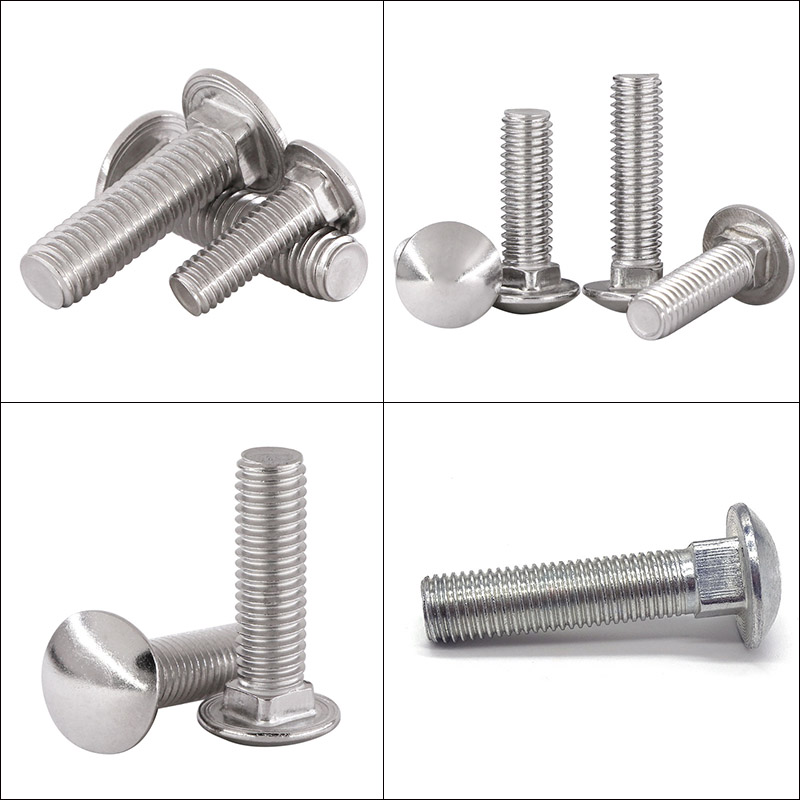

Round Head Coach Bolt

Caractéristiques structurelles

La conception structurelle du boulon Coach à tête ronde est centrée sur l'objectif principal de « l'installation d'un seul côté et de l'anti-basculement automatique », et elle est principalement composée des quatre parties fonctionnelles suivantes :

（1）Tête

Forme : Hémisphérique (tête ronde) ou tête ronde à sommet plat. La surface est lisse, sans aucune interface d'outil telle que des fentes hexagonales, carrées ou croisées.

Fonction et objectif :

Fournir une grande surface portante

Esthétique et sécurité

Design lisse et arrondi

(2) Cou (cou) - La structure antidérapante la plus cruciale

Forme : Située directement sous la tête, elle est carrée (Square) ou carrée nervurée (Ribbed Square).

Fonction et objectif :

Fonction anti-tournage mécanique

Pas besoin d'outils auxiliaires

Positionnement précis

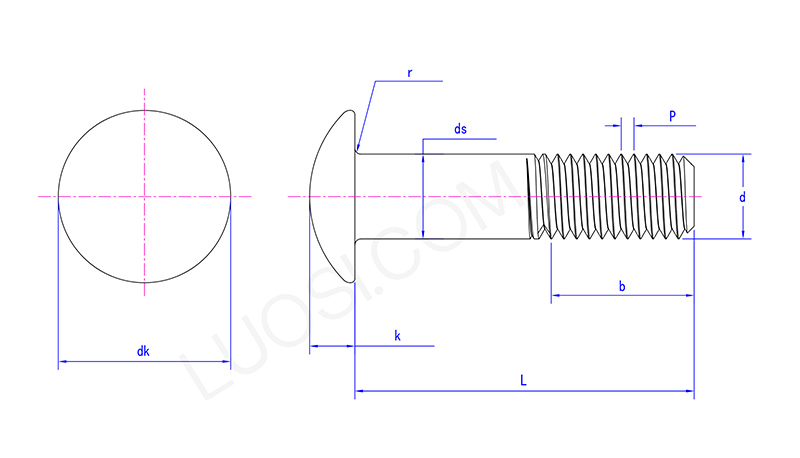

Round Head Coach Bolt

Lun	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
ne sait pas max	11.3	13.5	18	22.5	27	36	45	54
ne sais pas min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
DS max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
js min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
kmax	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
kmin	2.5	3	4	5	6	8	10	12
max	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Section d'arbre (tige/partie non filetée)

Forme : Situé entre le col et les filetages, il s'agit d'une tige cylindrique lisse avec une surface plane et sans filetage.

Longueur : Elle est calculée en soustrayant la longueur du filetage b de la longueur totale L du boulon. Différentes spécifications ont des ratios standard.

Fonction et objectif :

Résistance à la charge de cisaillement

Positionnement précis

Éviter l'application de force sur les fils

（4）Partie filetée

Forme : Situé à l'extrémité du boulon Coach à tête ronde, il s'agit d'un filetage métrique grossier standard (ISO) ou d'un filetage UNC standard américain.

Longueur (b):

La norme stipule : Lorsque L ≤ 125 mm, b ≈ 2d + 6 mm (d est le diamètre nominal) ; lorsque L > 125 mm, b ≈ 2d + 12 mm.

La longueur du filetage du produit réel peut être étendue selon les exigences du client (filetage complet personnalisé).

Fonction et objectif :

Générer une force de serrage en coopérant avec l'écrou

Ajuster la force de précharge

Comparaison structurelle

L’avantage du boulon Coach à tête ronde réside dans sa structure unique. Alors, par rapport aux autres types de boulons, quelles sont les différences ? Jetez un œil au tableau suivant et vous découvrirez !

Éléments de comparaison	Boulon d'entraîneur à tête ronde	boulon à tête hexagonale	boulon hexagonal interne
Forme de la tête	Tête ronde hémisphérique	hexagonal	tête cylindrique avec trou hexagonal interne
Méthode anti-desserrage	Anti-desserrage mécanique à col carré	nécessite de fixer la tête avec une clé	nécessite l'utilisation d'une clé hexagonale interne pour fixer la tête
Nombre d'installateurs	1	2	1
Peut-on pré-percer ?	Oui	Non,	Non,
Applications typiques	Bois, mobilier d'extérieur, clôtures	Structure en acier, assemblage mécanique	Machines de précision, moules
