Vis à bride à 12 points de type A

Les vis à bride à 12 points de type A sont des fixations avec 12 coins sur la tête avec une surface de bride. Ils ont de nombreux points de contact et ne glissent pas facilement lorsqu'ils sont serrés avec des outils. Les boulons produits par l'usine Xiaoguo® sont durables et peuvent résister à des conditions de travail difficiles. Vous pouvez passer une commande à tout moment.

envoyer une demande

Description du produit

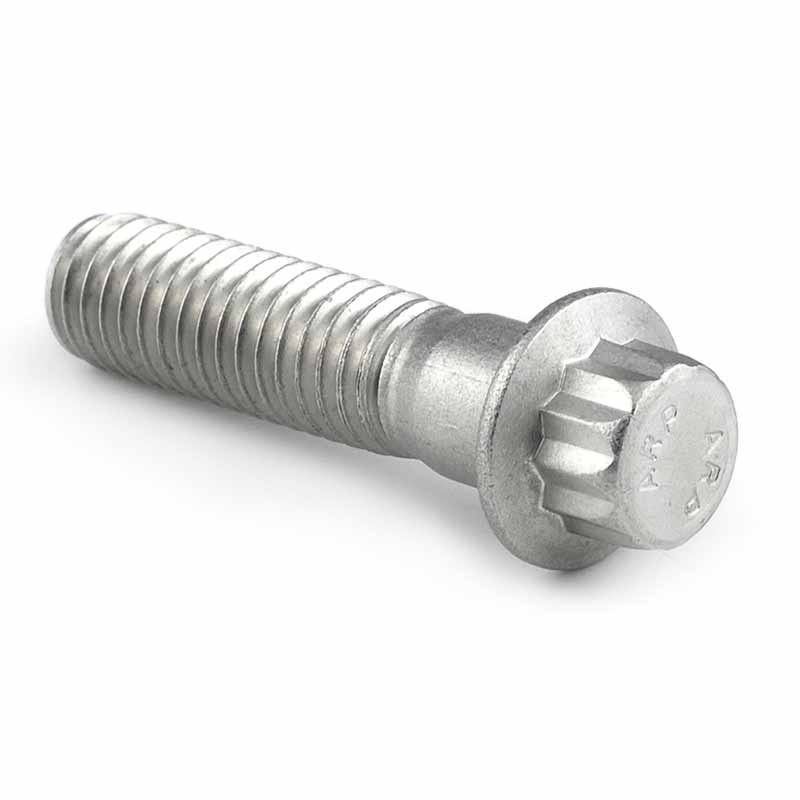

La vis à bride de type A à 12 pans a 12 coins au niveau de la tête et peut être utilisée conjointement avec une clé à douille dédiée à 12 coins. Il y a une plaque à bride sous la tête de la vis. Le corps de la tige est cylindrique et présente une structure étagée avec des sections de tige lisses et des sections entièrement filetées.

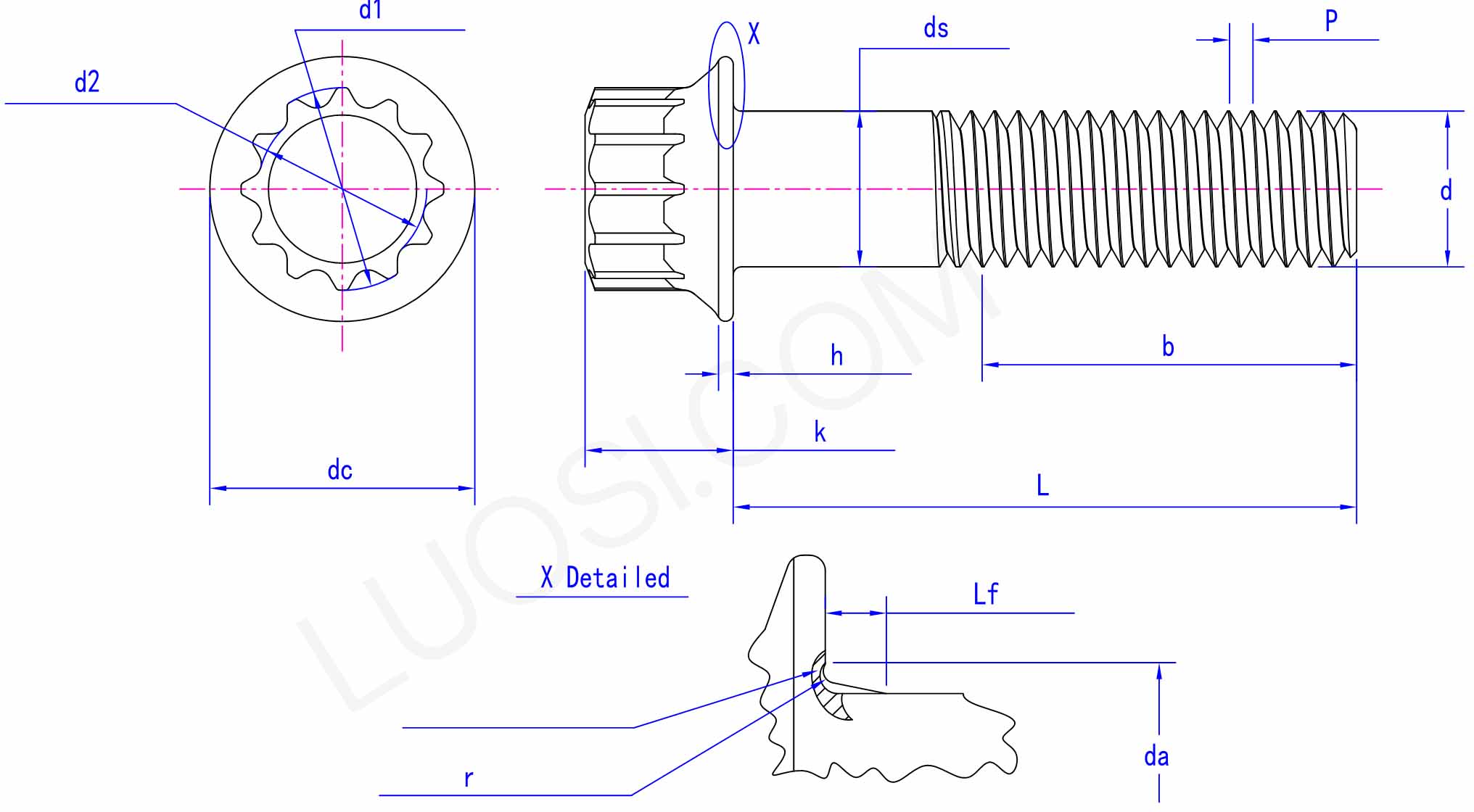

Type A 12 Point Flange Screw

Caractéristiques

Les vis à bride de type A à 12 points nécessitent des manchons spéciaux. Ces 12 modèles de manchons vous permettent de les visser dans des espaces étroits là où d'autres vis ne peuvent pas le faire. La bride intégrée fonctionne de la même manière qu'un joint, ce qui vous permet d'économiser une pièce supplémentaire. Il est très pratique pour les compartiments moteur ou les panneaux de commande étroits.

Les vis à bride de type A à 12 points peuvent accélérer la vitesse d'assemblage. La conception de la bride ne nécessite pas de joint séparé et l'unité d'entraînement à 12 angles est plus capable d'accepter des manchons à plus d'angles que les vis hexagonales. Pour les lignes de production qui fabriquent des appareils électriques ou des machines, la vitesse est plus rapide.

Les vis de type A à 12 points peuvent empêcher le desserrage dû aux vibrations. La bride augmente la friction avec la surface. Il peut être utilisé pour les pompes, les compresseurs ou tout autre composant qui vibre sans avoir besoin de joints de verrouillage. Les brides intégrées peuvent réduire la hauteur et conviennent parfaitement aux appareils électroniques ou aux composants de précision.

Paramètres du produit

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
js min	5	6	8	10	12	14	16	20
DS max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
CC maximum	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
kmax	5	6	8	10	12	14	16	20
d1 maximum	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
j1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maximum	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
j2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
c'est max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lfmax	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
max	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Avantages

Le principal argument de vente des vis à bride à 12 points de type A est qu'elles ont une force de fixation particulièrement forte. En raison de la conception de la tête à 12 angles, lorsque vous utilisez une clé à douille pour serrer, une force plus importante peut être appliquée pour fixer fermement la vis en place. Ses performances anti-desserrage sont très évidentes sur les machines en fonctionnement en usine et les véhicules en mouvement. Ils peuvent réduire les risques pour la sécurité et les pannes d'équipement causées par le desserrage.
