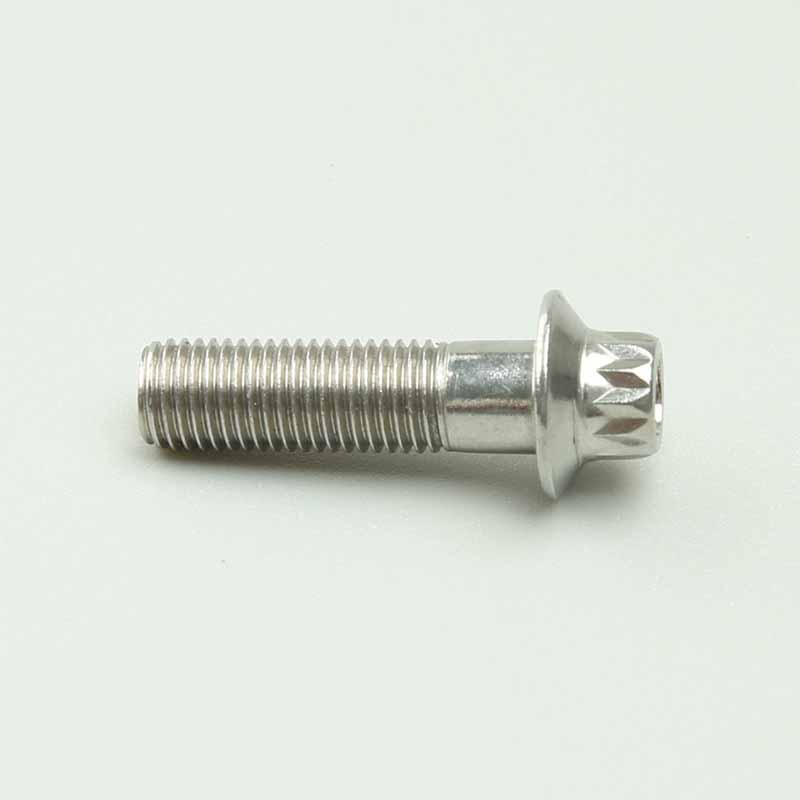

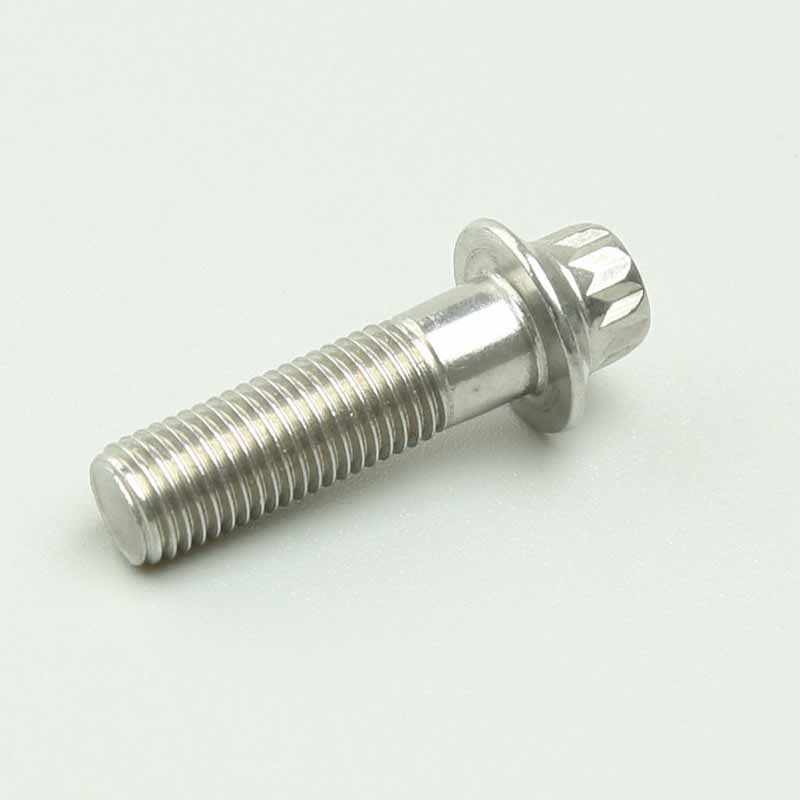

Vis à bride à 12 pivots de type B

Les vis à bride de type B à 12 points sont spécialement conçues pour les projets nécessitant une stabilité supplémentaire. Il est plus facile pour vous de contrôler lors du serrage. La base de la bride peut répartir la pression et éviter les dommages. La société Xiaoguo® dispose d'un riche inventaire. Vous pouvez nous contacter à tout moment.

envoyer une demande

Description du produit

Vis à bride de type B à 12 pointsavoir 12 coins en tête et une plaque à bride en bas. Il est plus facile à serrer et moins susceptible de glisser. La bride en bas est comme un petit joint, qui peut augmenter la zone de contact avec l'objet fixe et répondre à différentes exigences d'installation.

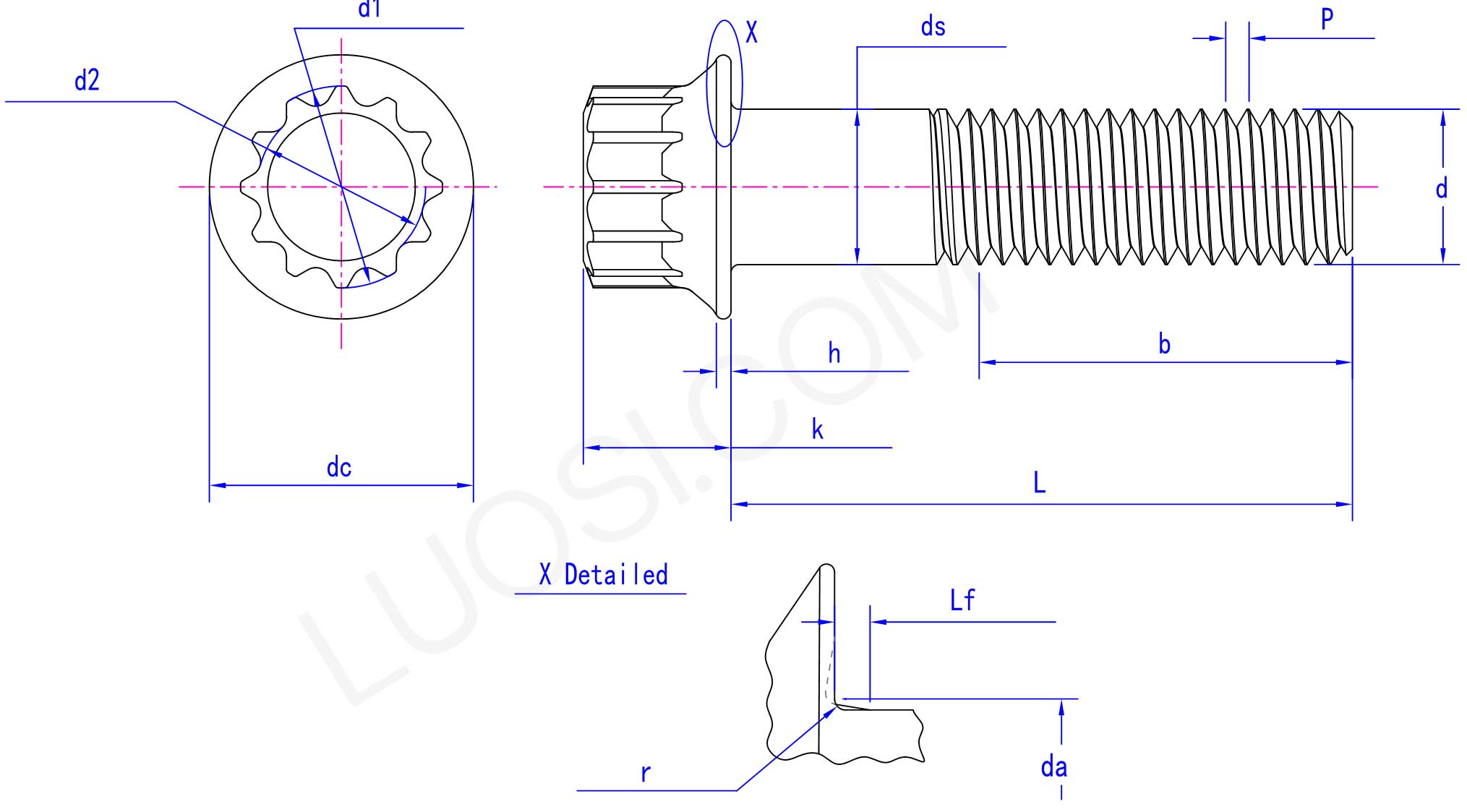

Paramètres du produit

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
DS max	5	6	8	10	12	14	16	20
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
CC maximum	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
kmax	5	6	8	10	12	14	16	20
d1 maximum	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
J1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maximum	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
J2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Oui maximum	5.6	6.7	8	11	13	15	17.5	22
Lfmax	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
BF min	0.7	0.8	1	1	1	1	1.6	2.1
Rmin	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Application

Les vis de type B à 12 pans conviennent aux manchons ultra-bas. La conception à tête peu profonde convient aux situations dans lesquelles les boulons à bride standard ne peuvent pas être serrés, comme dans les compartiments moteur étroits ou les appareils électroniques compacts. Les brides peuvent toujours être utilisées comme joints intégrés. Il peut être utilisé pour les moteurs de bandes transporteuses ou les bases de pompes sans joints de verrouillage.

Type B12personnesJe suisles vis sont utilisées pour assembler les boîtes de vitesses agricoles. La boîte de vitesses de prise de force d'un tracteur est sujette à la boue et aux chocs. Ils peuvent sceller les brides de coque en toutes saisons. La surface inférieure dentelée de la bride peut mordre le métal et est plus résistante aux vibrations et au desserrage que les joints lisses. Lors de la maintenance sur le terrain, utilisez des manchons à chocs à 12 points pour visser ces vis.

La turbine chauffera et deviendra rouge pendant le fonctionnement. Les vis de type B à 12 points peuvent fixer la plaque d'isolation thermique et ne se desserreront pas. Le coefficient de dilatation thermique de la bride correspond à celui de la plaque isolante en acier inoxydable, ce qui peut empêcher sa déformation. Utilisez une clé à cliquet à tête élastique de 12 pans à proximité du pot d'échappement. Ne pas réutiliser – le cycle thermique affaiblira la résistance du métal. L’absence de celui-ci fera fondre le faisceau de câbles.

Caractéristiques du produit

Type B12pJe suisles vis à bride ont une structure unique. La structure unique de 12 coins et d'une plaque à bride, à 12 coins, rend le serrage plus précis. La plaque à bride peut également empêcher les vis de rester coincées dans le matériau fixe. La surface a subi un traitement de galvanisation pouraméliorer sa capacité antirouille.

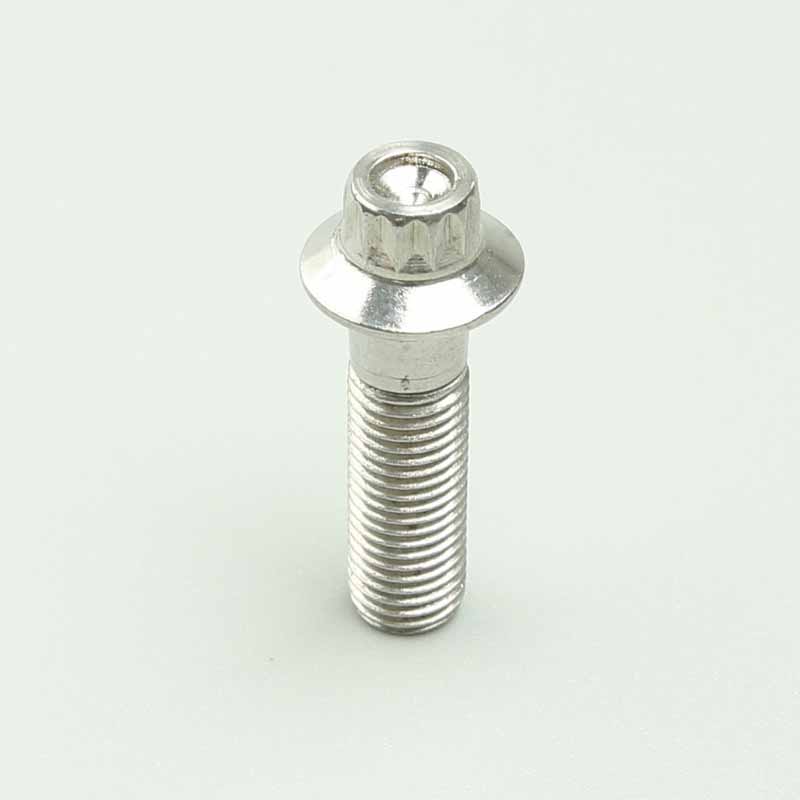

Type B 12-Piont flange screws
