Écrou à souder hexagonal à 6 projections avec bride

Le fournisseur et fabricant chinois Xiaoguo® 6 écrou à souder hexagonal à projection avec bride est produit selon un processus de frappe à froid précis, garantissant des points de soudage uniformes et une qualité de soudage uniforme. L'usine a une efficacité de production élevée et le taux de qualification des produits atteint 99,8 %, ce qui peut répondre aux besoins d'achat à grande échelle des clients.

envoyer une demande

Description du produit

Comment utiliser un écrou à souder hexagonal à 6 projections avec bride ?

L'utilisation correcte de l'écrou à souder hexagonal à 6 projections avec bride implique trois étapes : préparation avant le soudage, opération de soudage, inspection après soudage et assemblage des boulons.

【1】Préparation pré-soudage

（1）Confirmer les spécifications des écrous

Vérifiez si les spécifications du filetage, les niveaux de performance et les traitements de surface sont cohérents avec la conception. L’utilisation de spécifications incorrectes entraînera un mauvais ajustement des boulons ou une résistance de soudage insuffisante.

（2）Inspecter le matériau de base

Le matériau de base doit être un métal soudable (tel que l'acier à faible teneur en carbone, l'acier galvanisé, l'acier inoxydable, etc.), avec une épaisseur comprise dans la plage recommandée pour l'écrou (généralement de 0,8 à 3,0 mm).

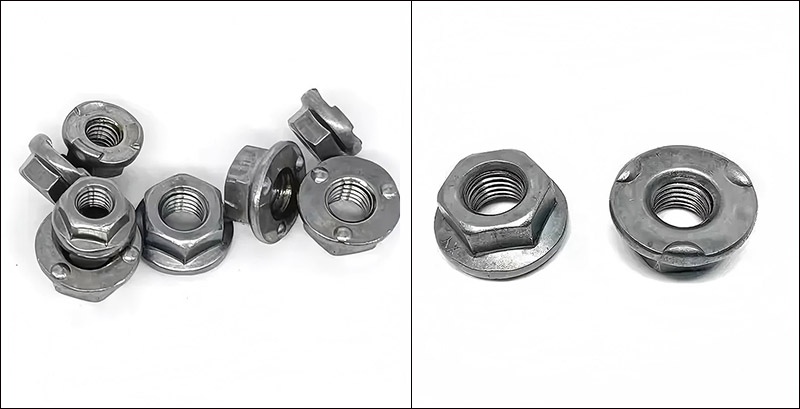

6 Projection Hex Weld Nut with Flange

【2】Opération de soudage

（1）Soudage manuel (pour pièces uniques ou petits lots)

Placez l'écrou à souder hexagonal à 6 saillies avec bride sur la goupille de positionnement de l'électrode inférieure, avec la surface de la bride tournée vers le bas et les saillies en contact avec la pièce à usiner.

Couvrez la pièce (le matériau de base) sur l'écrou, de sorte que les saillies de l'écrou entrent en contact étroit avec la pièce.

Démarrez la machine à souder, abaissez l'électrode supérieure, appliquez une pression et mettez sous tension.

Maintenir la pression pendant une courte période (rétention de pression), provoquant la solidification du noyau fondu.

Soulevez l'électrode et retirez la pièce.

(2) Soudage automatisé (grands lots)

À l’aide d’une table vibrante pour alimentation automatique, les noix sont envoyées dans la chambre inférieure de positionnement des électrodes.

Des robots ou des tapis roulants déplacent les pièces vers le poste de soudage.

Le processus de soudage est contrôlé par PLC et les paramètres sont surveillés en temps réel.

Décharge automatique après soudage.

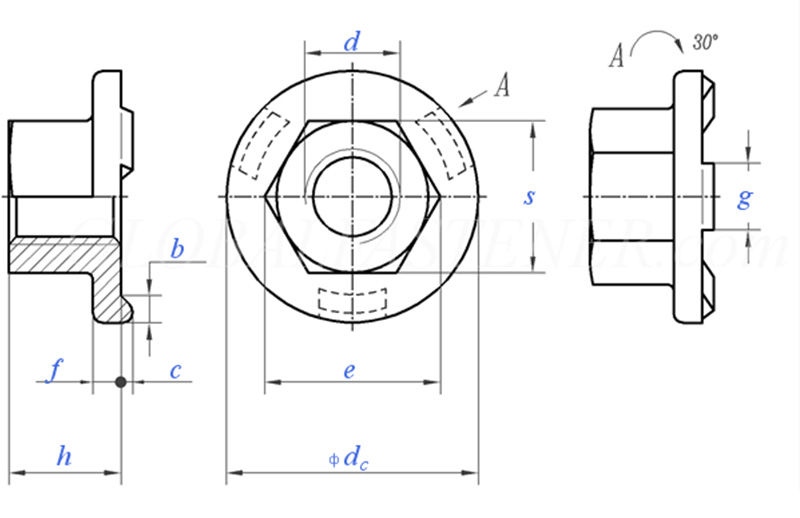

6 Projection Hex Weld Nut with Flange

Taille du fil			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas de filetage grossier		0.8	1	1.25	1.5	1.75	2	2
P	Pas de filetage fin		/	/	/	/	15	1.5	1.5
C	Taille nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
cc	maximumimumimumimum		15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximumimumimumimum		8.5	10.9	14	17.5	20	23	26
f	Taille nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Taille nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximumimumimumimum		5	7	10	13	15	17	19.5
S	maximumimumimumimum		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximumimumimumimum=taille nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
par 1000 unitéskg			/	5.7	12.2	21.8	29.4	45.8	/

【3】Inspection post-soudure

(1) Apparence : par inspection visuelle, vérifiez que l'écrou n'est pas incliné et que la bride est fermement fixée à la pièce.

(2) Jauge de filetage : utilisez une jauge de filetage pour tester, la jauge de filetage passe en douceur et la jauge d'arrêt s'arrête.

(3) Test de couple : appliquez un couple à l'écrou soudé à l'aide d'une clé dynamométrique. L'écrou ne tourne pas et le point de soudure ne se déchire pas.

【4】Assemblage de fixation

Une fois les écrous à souder hexagonaux à 6 projections avec bride fixés, ils peuvent être utilisés pour installer les boulons.

(1) Alignement du filetage : tout d'abord, utilisez vos mains pour visser le boulon en 2 à 3 tours. Une fois qu’il est confirmé qu’il est lisse, utilisez un outil.

(2) Couple de serrage : utilisez une clé dynamométrique et contrôlez le couple selon les spécifications.

(3) Démontage : il peut être facilement démonté à l'aide d'une clé ordinaire.
