Écrous à souder à bride hexagonale

Le fabricant chinois Xiaoguo® Les écrous à souder à bride hexagonale sont fabriqués en acier allié de haute qualité de nuance 10.9, avec un traitement précis. Sa résistance à la traction dépasse 1000 MPa. Les points de soudure sont stables, la capacité portante est élevée et un rapport de test peut être obtenu.

envoyer une demande

Description du produit

Les écrous à souder à bride hexagonale sont une fixation spéciale avec une bride circulaire en bas et une forme hexagonale en haut. La surface inférieure de la bride comporte généralement trois saillies de soudage (ou appelées bossages). Cet écrou est soudé fermement à la tôle par soudage par résistance (soudage en bossage) après fusion des saillies, obtenant ainsi une connexion filetée permanente.

Par rapport aux écrous à souder ordinaires, les écrous à souder à bride hexagonale intègrent une surface de bride qui peut remplacer les rondelles plates pour répartir la pression et protéger les composants en tôle mince contre l'écrasement. Dans le même temps, la conception à tête hexagonale facilite l'utilisation de clés ou de douilles standard pour l'assemblage des boulons. Ce produit est largement utilisé dans les scénarios de connexion filetée de structures en tôle mince telles que les carrosseries automobiles, les coques d'appareils électroménagers, les armoires électriques et les équipements mécaniques.

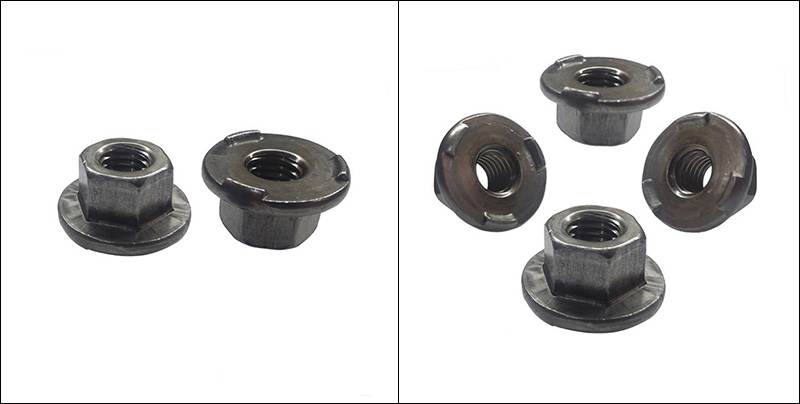

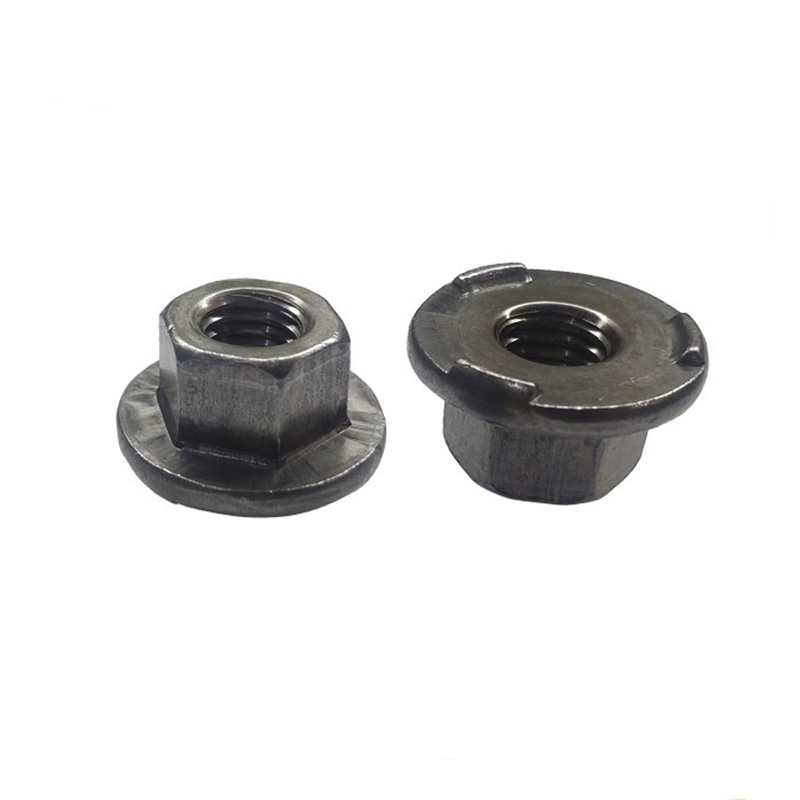

Hexagon Flange Weld Nuts

Caractéristiques structurelles de base

La conception structurelle des écrous à souder à bride hexagonale est centrée autour de trois objectifs clés : « un soudage fiable, un positionnement précis et un assemblage pratique ». Les principales caractéristiques structurelles peuvent être résumées comme suit :

(1)Tête hexagonale

Forme : Hexagone régulier. Les dimensions des côtés opposés sont conformes aux tolérances de la norme ISO/DIN.

Fonction : il peut être facilement serré à l'aide d'une clé à fourche ou d'une douille, sans avoir besoin d'outils spéciaux.

Avantage : Compatible avec les écrous hexagonaux ordinaires, facilitant le montage et la maintenance sur site.

(2)Base de bride

Forme : Surface de bride élargie

Fonction : augmente la zone de contact avec la pièce, répartit la pression et empêche la déformation du matériau en feuille fine.

Remplacez les rondelles plates et réduisez le nombre de composants et d'étapes d'assemblage.

Avantages : Améliore la fiabilité de la connexion et réduit les coûts globaux.

（3） Projections de soudure

Il s'agit de la caractéristique la plus cruciale qui distingue les écrous à souder à bride hexagonale des écrous à bride ordinaires.

Fonctionnalité	Description
Quantité	La conception standard se compose de 3 pièces, réparties uniformément à 120° le long de la surface inférieure de la bride.
Forme	De forme sphérique ou conique, avec un sommet lisse et arrondi sans arêtes vives.
Hauteur	0,5 - 0,8 mm (réglable en fonction de l'épaisseur du matériau de base)
Fonction	① Pendant le soudage par résistance, les saillies fondent d'abord, formant un noyau fondu stable ; ② Un centrage automatique en trois points est obtenu pour empêcher le décalage du soudage ; ③ Lorsqu'elle n'est pas en cours de soudage, la pièce à usiner peut être temporairement maintenue en place, facilitant ainsi le positionnement de la ligne de production automatisée.
Avantages	La pénétration du soudage est uniforme, la précision du positionnement est élevée et convient au soudage automatisé robotisé.

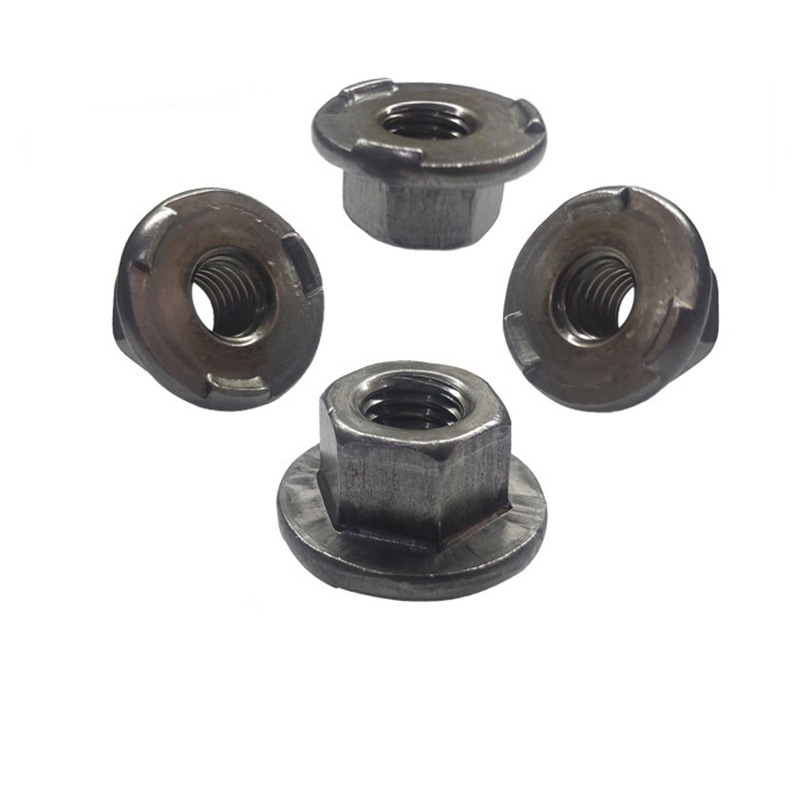

Hexagon Flange Weld Nuts

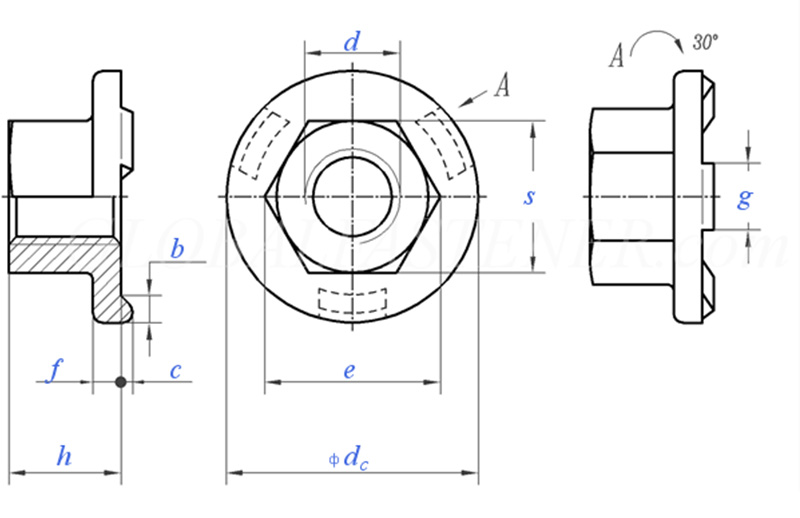

Taille du fil			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas de filetage grossier		0.8	1	1.25	1.5	1.75	2	2
P	Pas de filetage fin		/	/	/	/	15	1.5	1.5
C	Taille nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
cc	maximumimumimumimum		15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximumimumimumimum		8.5	10.9	14	17.5	20	23	26
f	Taille nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Taille nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximumimumimumimum		5	7	10	13	15	17	19.5
S	maximumimumimumimum		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximumimumimumimum=taille nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
par 1000 unitéskg			/	5.7	12.2	21.8	29.4	45.8	/
