Écrou à souder hexagonal à bride

Partout où vous avez besoin de souder un écrou, vous pouvez faire confiance à l'écrou à souder hexagonal à bride du fabricant et fournisseur chinois Xiaoguo®. Nous avons servi plus de 500 clients dans le monde. Des plaques de 1 mm d'épaisseur aux plaques de 10 mm d'épaisseur, la soudure est précise et ferme. Nous aidons nos clients à effectuer d'abord des tests sur échantillons à petite échelle, et des réductions seront également accordées pour les achats en gros à grande échelle.

envoyer une demande

Description du produit

Avantage essentiel

L'écrou à souder hexagonal à bride intègre un positionnement précis, un anti-desserrage permanent, un assemblage simple face et une résistance réglable. Dans le même temps, il réduit le nombre de pièces et les heures de travail, ce qui en fait l'écrou à souder préféré pour les assemblages de tôles fines.

（1）Intégration des brides

Équipé d'une surface de bride élargie, qui répartit uniformément la pression et empêche la fine plaque de s'effondrer. Pas besoin de rondelles supplémentaires.

（2）Trois plates-formes surélevées, positionnement précis

La surface inférieure de la bride comporte trois saillies de soudage inclinées à 120°, qui s'alignent automatiquement et empêchent tout déplacement.

（3）Anti-desserrage permanent

Après le soudage, l'écrou à souder hexagonal à bride et le matériau de base deviennent une partie intégrante. Dans des conditions de vibrations et d'impacts, il ne se desserrera jamais.

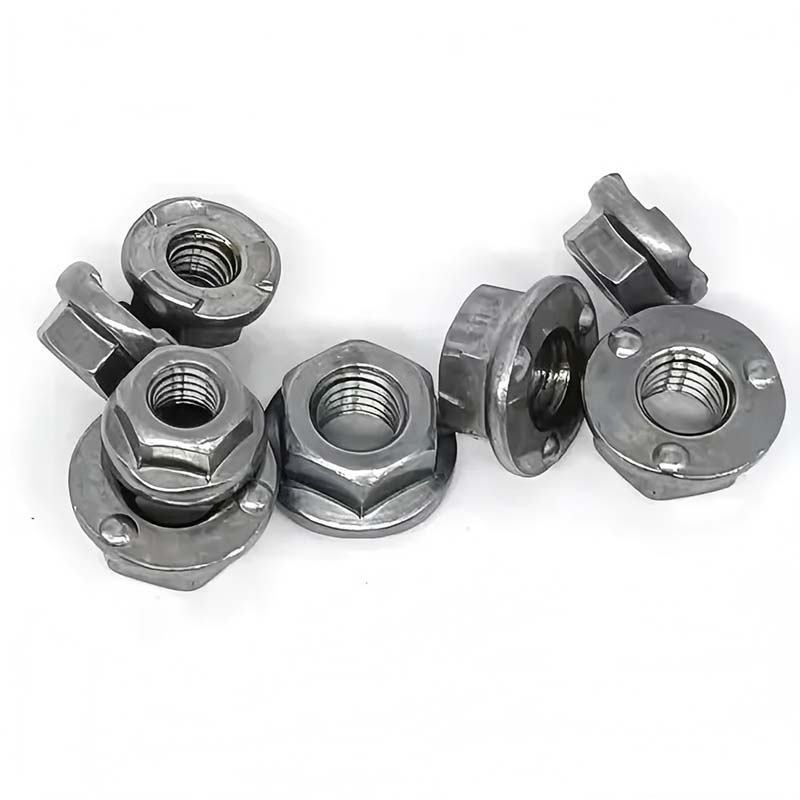

Flanged Hex Weld Nut

（4）Gamme complète de niveaux de résistance (grades 4,8 à 10,9)

L'acier à faible teneur en carbone (nuances 4,8/6,8), l'acier au carbone/allié moyen (nuances 8,8/10,9), l'acier inoxydable (A2-70/A4-70) sont disponibles en options. La résistance peut être adaptée selon les besoins, des appareils électroménagers aux châssis de camions lourds.

（5）Une large gamme de solutions résistantes à la corrosion sont disponibles :

Électrogalvanisation (48-120 heures au brouillard salin), galvanisation à chaud (500 heures+), Dacromet (1000 heures+), acier inoxydable dans sa couleur naturelle (304/316), etc. Convient aux environnements difficiles tels que les zones côtières, les usines chimiques et les emplacements extérieurs.

(6) Assemblage sur un seul côté, aucun outil nécessaire à l'arrière

Les écrous ont été soudés sur la pièce. Il suffit de serrer les boulons d'un côté, sans avoir besoin d'utiliser une clé pour les fixer à l'arrière. Particulièrement adapté aux espaces étroits tels que les coffres fermés et les cavités intérieures de la carrosserie du véhicule.

（7）Convient à la production automatisée à grande échelle

Frappe à froid + filetage, de bonne consistance dimensionnelle ; combiné à un disque vibrant à alimentation automatique et à une machine de soudage par points par résistance, le coût de fixation monobloc est bien inférieur à la solution « écrou + rondelle ».

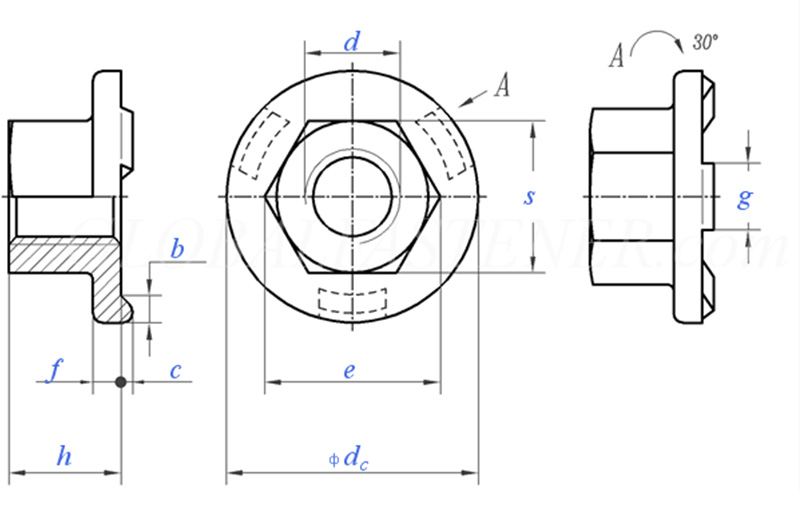

Flanged Hex Weld Nut

Taille du fil			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas de filetage grossier		0.8	1	1.25	1.5	1.75	2	2
P	Pas de filetage fin		/	/	/	/	15	1.5	1.5
C	Taille nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
cc	maximumimumimumimum		15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximumimumimumimum		8.5	10.9	14	17.5	20	23	26
f	Taille nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Taille nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximumimumimumimum		5	7	10	13	15	17	19.5
S	maximumimumimumimum		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximumimumimumimum=taille nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
par 1000 unitéskg			/	5.7	12.2	21.8	29.4	45.8	/

Champs d'application

L'écrou à souder hexagonal à bride est largement utilisé dans les industries et scénarios suivants en raison de ses avantages tels qu'un soudage solide, un positionnement précis, un anti-desserrage fiable et un assemblage sur un seul côté.

(1) Fabrication automobile : les écrous à souder hexagonaux à bride sont utilisés pour installer les pare-chocs, les sièges, les tableaux de bord, les accessoires de porte, etc.

（2）Appareils et armoires électriques : points de connexion filetés des coques des réfrigérateurs, des machines à laver et des climatiseurs ; Bases d'installation de boîtes de distribution et d'armoires de commande.

（3）Équipements mécaniques : Fixation des capots en tôle, des capots de protection et des supports.

(4) Architecture et matériel : connexions de structure en acier léger, composants métalliques préfabriqués.

（5）Transport ferroviaire : Aménagement intérieur des wagons et fixation des équipements électriques.

(6) Nouvelle énergie : boîtier d’onduleur photovoltaïque, corps d’armoire de stockage d’énergie.
