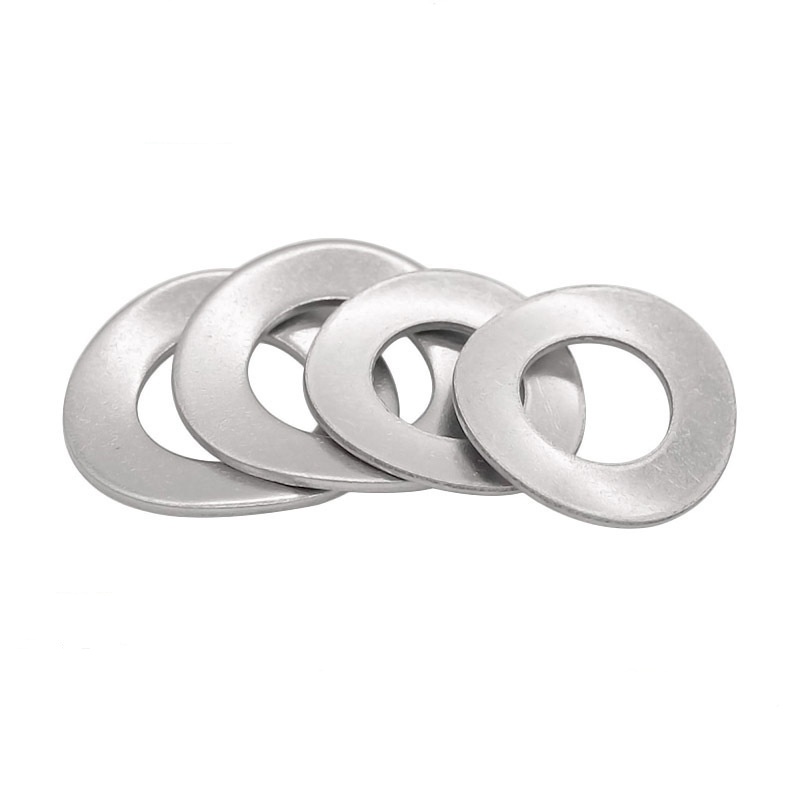

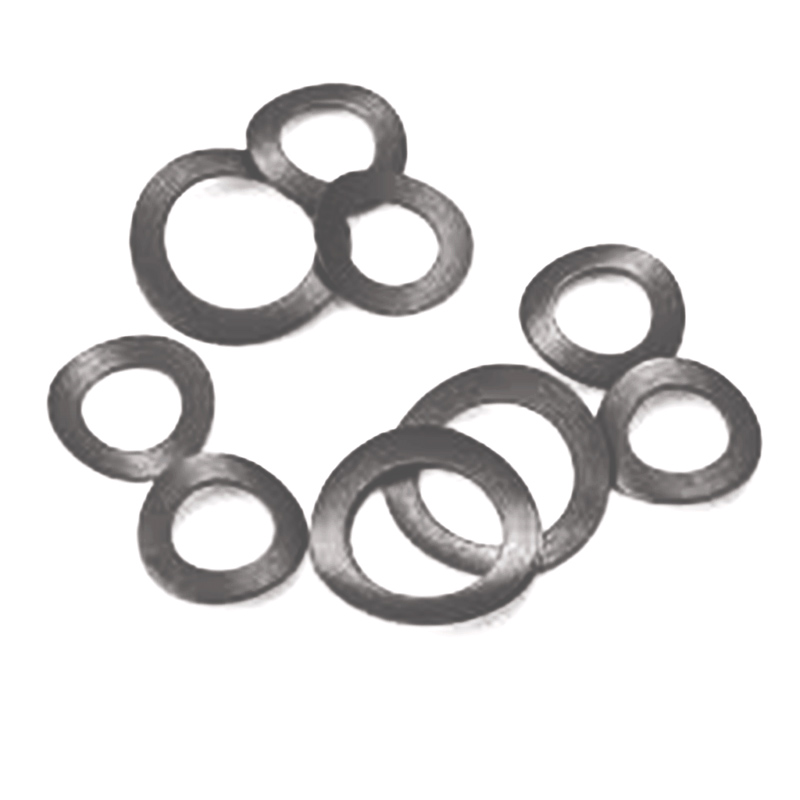

Spécifications DIN 137A Rondelles élastiques courbées

Le principe de fonctionnement des rondelles élastiques courbées selon les spécifications DIN 137A est basé sur la déformation élastique du métal.

（1）État libre (non installé)

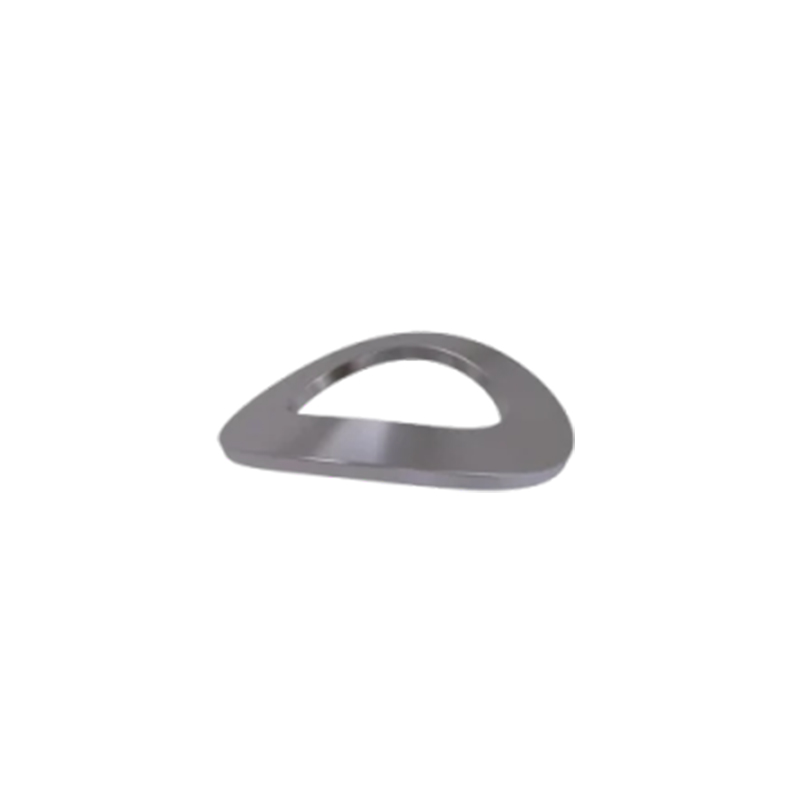

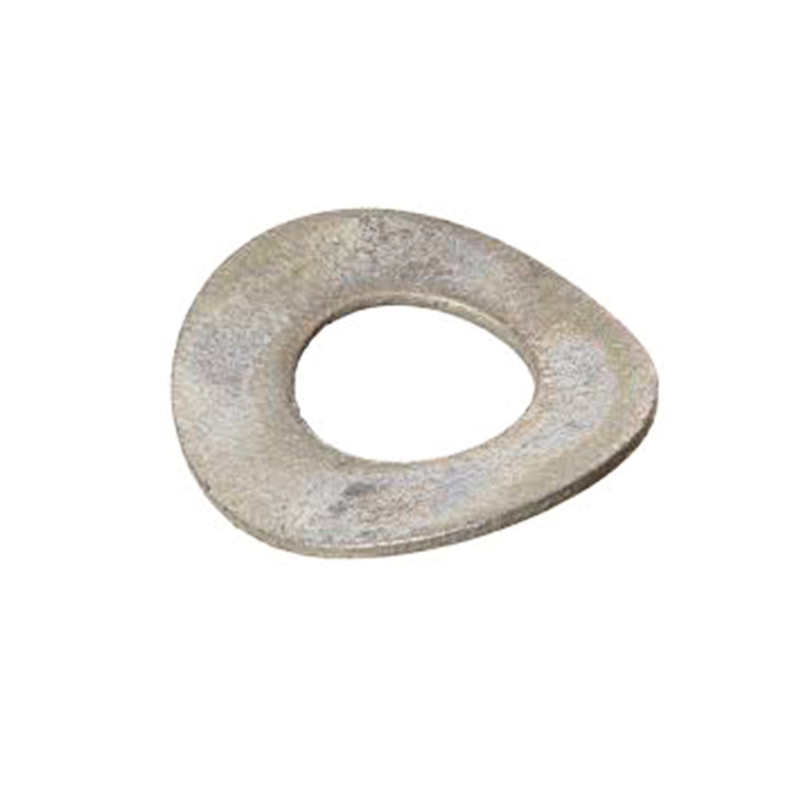

Les rondelles élastiques incurvées selon les spécifications DIN 137A ne sont pas plates dans leur état naturel mais présentent un renflement en forme d'arc (onde unique) ou plusieurs vagues (ondes multiples). A ce moment, il présente une hauteur naturelle H, qui est supérieure à l'épaisseur t du joint.

（2）Processus de compression (serrage des boulons)

Lorsque les boulons ou les écrous sont serrés, les rondelles sont prises en sandwich entre la tête du boulon/l'écrou et la pièce à usiner. À mesure que la force de serrage augmente, la forme en forme d'arc ou ondulée s'aplatit progressivement.

Pendant le processus d'assemblage et de serrage, la partie inférieure du boulon presse la structure en forme d'arc à plat, ce qui amène la rondelle à générer une contrainte de rebond élastique.

（3） Maintien de la précharge (état de fonctionnement)

Une fois que les rondelles élastiques incurvées selon les spécifications DIN 137A sont aplaties, elles veulent toujours revenir à leur forme d'arc d'origine. Cette force de rappel est convertie en une poussée axiale continue, appuyant contre la tête du boulon et la surface de la pièce.

Une fois le serrage terminé, la rondelle maintient une tension élastique inverse continue, appuyant constamment contre la tête du boulon et la surface du composant connecté.

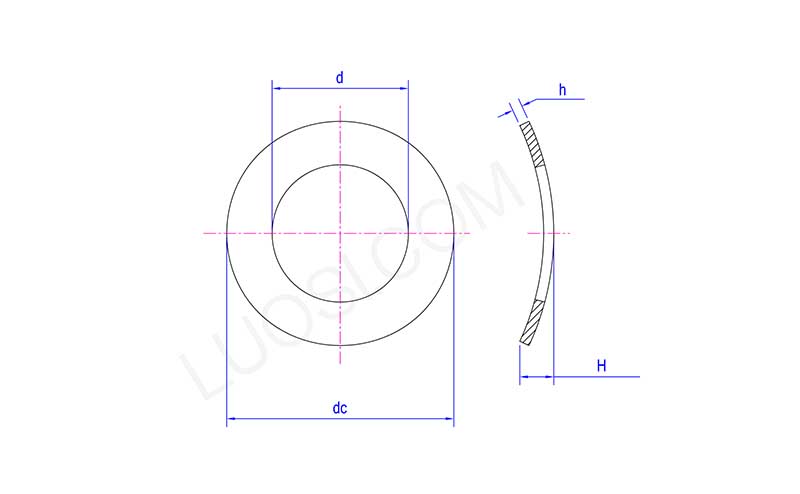

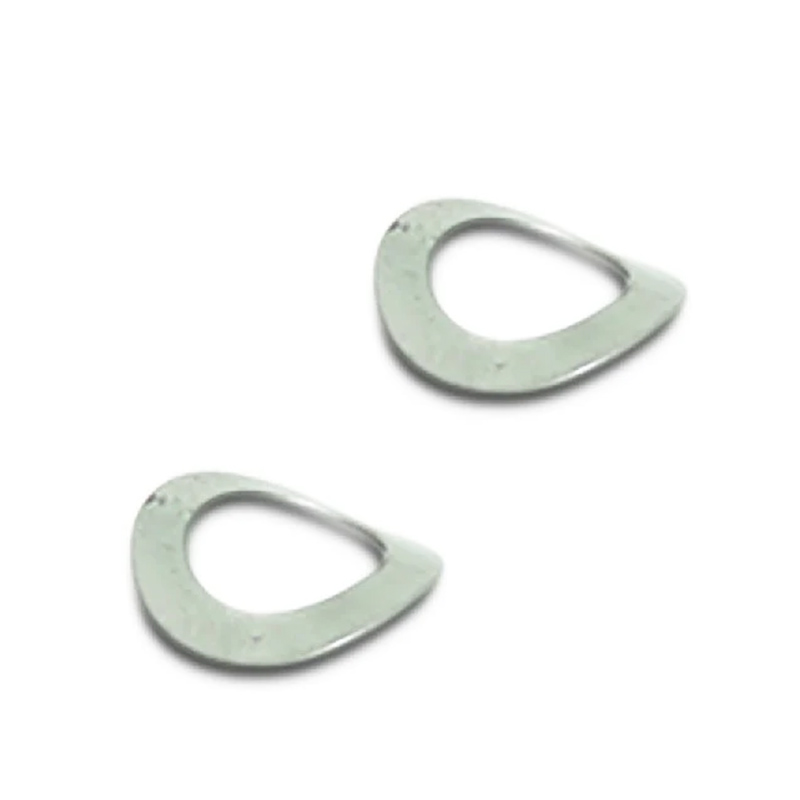

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
j min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
j max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC maximum	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmax	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

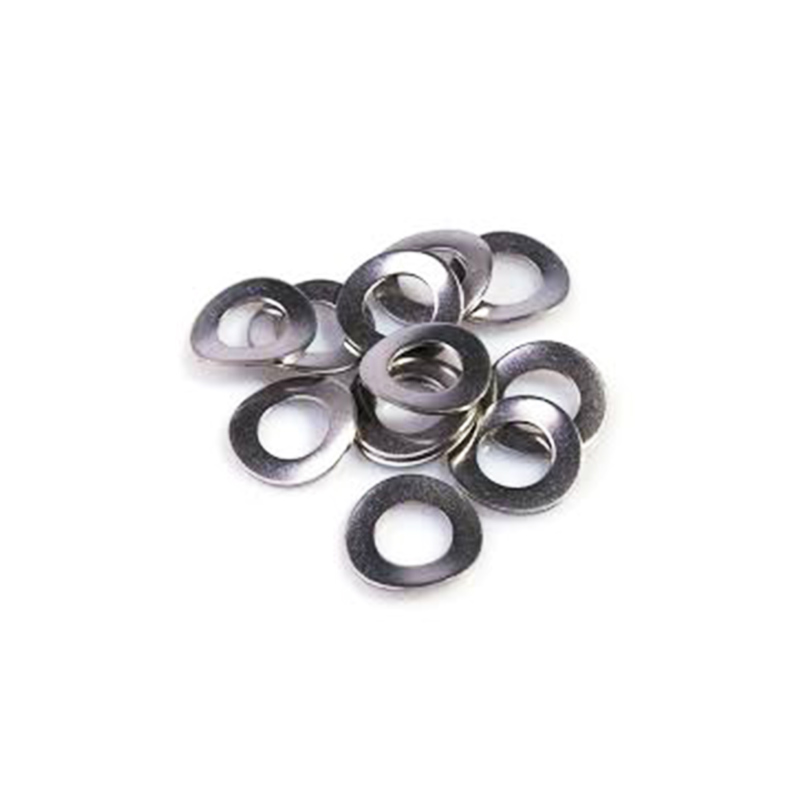

Spécifications personnalisées DIN 137A Rondelles élastiques incurvées

Xiaoguo® vous permet de personnaliser les rondelles élastiques incurvées selon les spécifications DIN 137A selon vos besoins. Vous pouvez modifier la taille, le nombre de vagues, le matériau, la finition de surface ou même l'emballage. De cette façon, chaque rondelle s'adapte exactement à votre design.

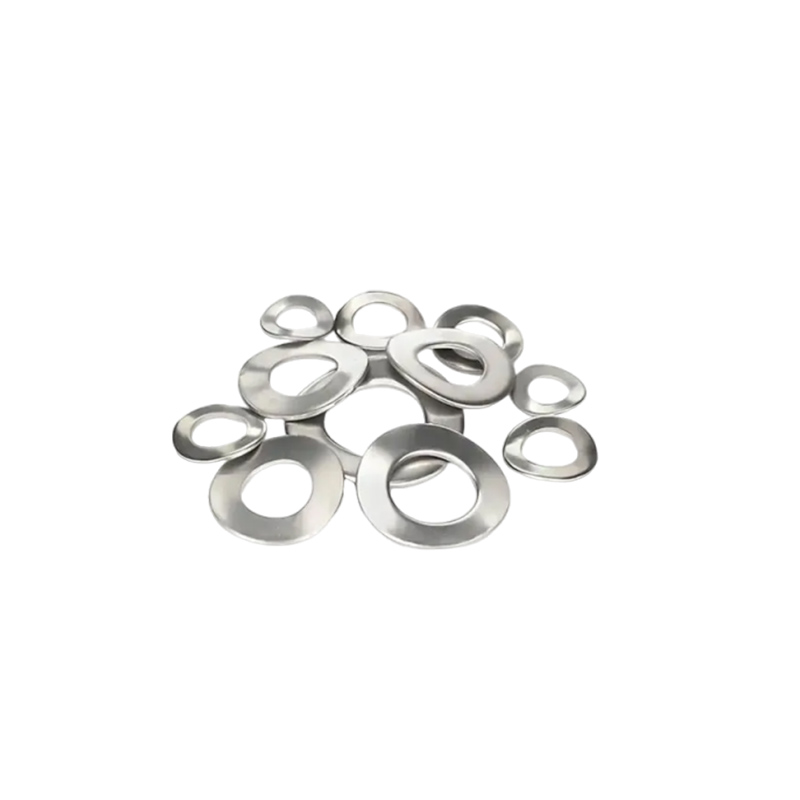

(1)Diamètre intérieur ID/Diamètre extérieur OD

De M2 à M100 ou plus, les diamètres intérieurs et extérieurs peuvent être personnalisés selon les dessins.

Instruments de précision de petite taille (M2 à M5), machines lourdes de grande taille (M36 à M100)

（2）Épaisseur t

Plage commune : 0,3 mm – 3,0 mm. Pour des exigences particulières, il peut être plus fin ou plus épais.

Lorsque le contrôle de la charge et l’espace axial sont compacts.

（3）Matériaux

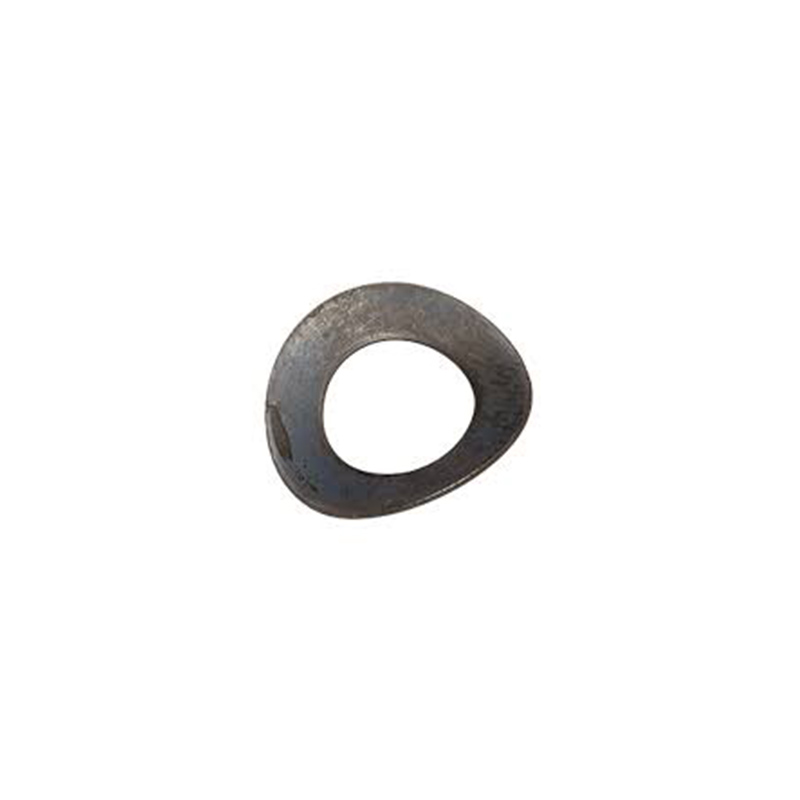

Acier à ressort, acier inoxydable A2/A4, 17-7 PH, bronze phosphoreux, cuivre-béryllium, Inconel, etc.

Haute élasticité régulière, antirouille, haute température/antidéflagrant/non magnétique

（4）Traitement de surface

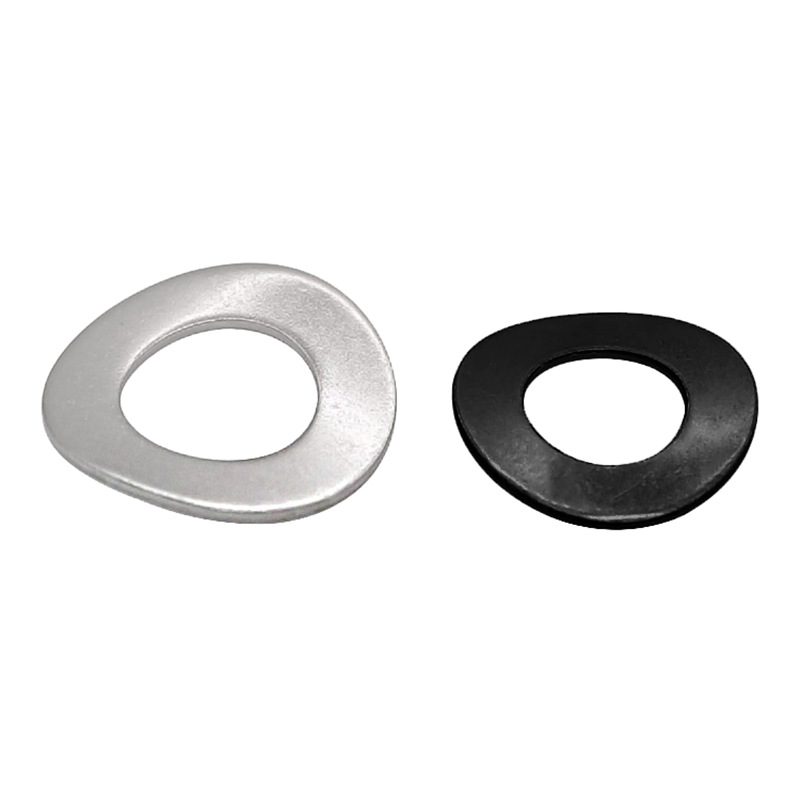

Galvanisation, revêtement Dacromet, noircissement, phosphatation, nickelage, passivation, passivation au chrome trivalent, etc.

Antirouille, lubrification, isolation, amélioration du coefficient de frottement

（5）Emballage

Sacs plastique + boîtes en papier, étiquettes personnalisées, kits d'emballages mixtes, petites boîtes de vente au détail, codes-barres sur boîte extérieure, etc.
