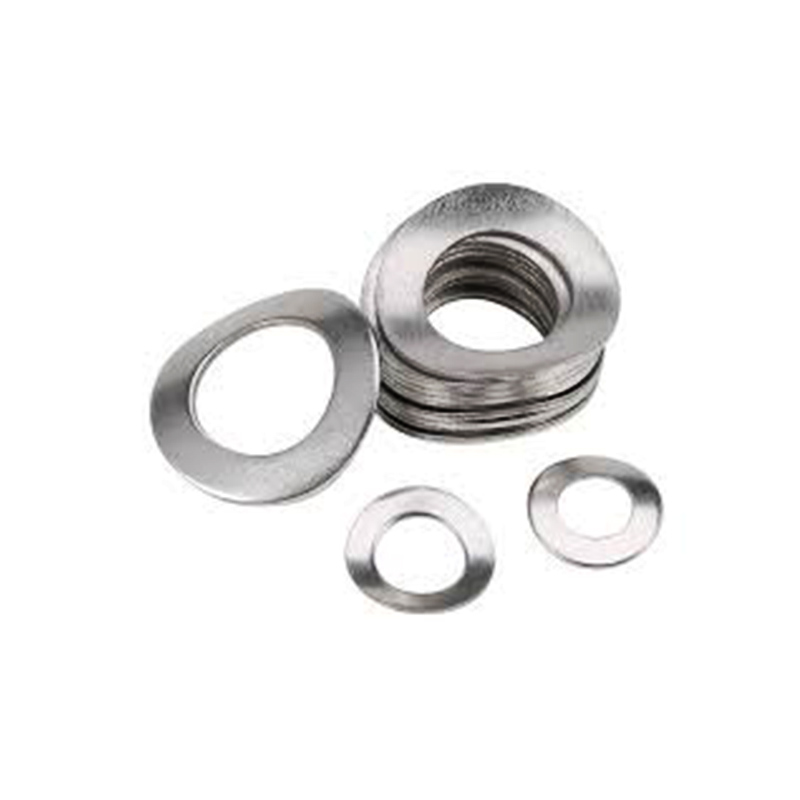

Rondelle élastique incurvée DIN137A M6

L'installation de la rondelle élastique courbée DIN137A M6 n'est pas compliquée. Les principales étapes consistent à le placer dans la bonne position et à le serrer au niveau de compression approprié.

(1) Choisissez la bonne taille

Le trou intérieur de la rondelle élastique incurvée DIN137A M6 doit s'adapter au diamètre de votre boulon.

Choisissez le nombre de vagues en fonction de la quantité de ressort dont vous avez besoin :

Onde unique (DIN137A) – se plie beaucoup mais ne repousse pas très fort.

Multi-ondes (DIN137B) – donne une poussée plus douce et plus uniforme.

(2) Nettoyer les surfaces

Essuyez toute huile, rouille ou peinture sous la tête du boulon (ou l'écrou) et la pièce que vous fixez. Les surfaces doivent être propres et planes pour que la rondelle soit pressée uniformément.

(3) Mettez la rondelle en place

Faites glisser la rondelle élastique incurvée DIN137A M6 sur le boulon, sous la tête du boulon (ou sous l'écrou).

Quelle direction fait face ? Le côté incurvé ou le pic de la vague doit toucher la tête du boulon ou l'écrou.

(4) Serrez d'abord à la main

Vissez l'écrou ou le boulon à la main jusqu'à ce que la rondelle touche juste la surface – vous ne devriez pas encore la voir se plier. Cette étape consiste à s’assurer que les fils sont correctement alignés.

（5）Serrez correctement

Utilisez une clé dynamométrique et serrez les boulons selon la valeur de couple standard.

La rondelle a été essentiellement aplatie par la force.

Une façon simple de le déterminer : lorsque la hauteur libre de la rondelle est comprimée d'environ 70 à 80 %, l'élasticité est pleinement exercée.

Soyez attentif : n'utilisez pas de clé à chocs pour frapper avec force. Cela pourrait facilement pousser la rondelle élastique incurvée DIN137A M6 trop loin, entraînant une déformation permanente et une perte d'élasticité.

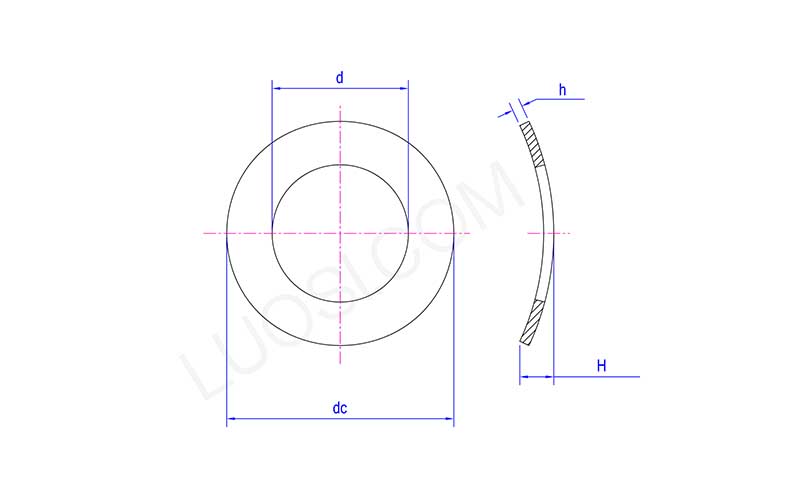

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
j min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
j max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC maximum	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmax	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Pourquoi choisir Xiaoguo® comme partenaire personnalisé ?

Le service de personnalisation des rondelles élastiques incurvées DIN137A M6 de Xiaoguo® couvre toutes les dimensions de paramètres allant du diamètre intérieur M2 à M100, et de l'acier à ressort aux alliages spéciaux.

（1）Support de conception préalable à la coopération : participer à l'estimation de l'élasticité et à la sélection du joint pour le client lorsqu'il fournit les dessins, évitant ainsi le coût des essais et des erreurs à un stade ultérieur.

(2) Quantités de commande flexibles – Que vous ayez besoin d'un petit lot ou de dizaines de milliers de pièces, nous disposons d'une production stable pour vous les livrer à temps.

(3) Tout en interne – Nous faisons tout nous-mêmes : conception de moules, estampage, traitement thermique et finition de surface. Pas de sortie.
