Rondelle élastique incurvée DIN137A longue durée

La rondelle élastique incurvée longue durée DIN137A de l'inventaire Xiaoguo® peut être fournie gratuitement aux clients intéressés sous forme d'échantillons. Nous recommandons aux clients de tester d'abord les échantillons pour garantir leur qualité, puis de passer des commandes importantes par la suite, afin de gagner du temps pour les ajustements.

envoyer une demande

Description du produit

Application de la rondelle élastique incurvée DIN137A longue durée dans les moteurs et les systèmes de transmission

Dans les systèmes de moteur et de transmission, la rondelle élastique incurvée longue durée DIN137A agit comme le « tueur du jeu axial » et le « gardien de la force de précharge ».

【1】Pourquoi les rondelles élastiques incurvées DIN137A longue durée sont-elles indispensables dans les moteurs et les systèmes de transmission ?

（1）Les moteurs et les transmissions rencontrent quelques problèmes courants :

Expansion thermique – Lorsque les choses chauffent, le rotor et l’arbre se dilatent, ce qui modifie le jeu des roulements.

Tolérances de fabrication – Les pièces ne sont pas fabriquées parfaitement et ne s'alignent donc jamais exactement. Il y a toujours un petit décalage.

Usure – Au fil du temps, les surfaces d'appui ou les rondelles s'usent lentement, ce qui crée des espaces supplémentaires là où il ne devrait pas y en avoir.

Vibrations et bruit – Lorsque les pièces bougent d’avant en arrière, les roulements commencent à émettre des bruits étranges et les engrenages peuvent s’entrechoquer.

(2)Solution pour rondelle à ressort incurvée DIN137A longue durée :

Il utilise une forme incurvée ou ondulée, donc lorsque vous l'appuyez à plat, il continue de repousser.

Compense automatiquement les changements de jeu causés par les facteurs susmentionnés

Maintenez toujours la précharge correcte des roulements ou des engrenages pour éviter tout desserrage.

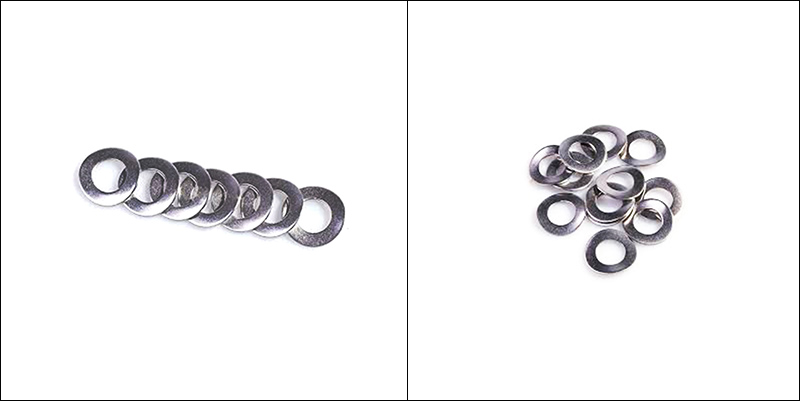

Long Lasting DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
j min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
j max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC maximum	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmax	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Scénarios d'application typiques

(1)Petit moteur à courant continu

Placez une rondelle élastique incurvée DIN137A longue durée entre la bague extérieure du roulement et le couvercle d'extrémité.

Éliminez le jeu axial du roulement, réduisez le bruit de fonctionnement et prolongez la durée de vie du roulement.

(2) Servomoteurs

Mettez une précharge constante entre les roulements avant et arrière. Cela aide le rotor à rester plus précisément en place et réduit les vibrations.

(3) Moteurs d'appareils (ventilateurs, machines à laver)

Ces rondelles ondulées poussent sur les roulements avec une force d'environ 5 à 20 Newtons. Cela empêche les roulements de se déplacer à l’intérieur du boîtier et rend le moteur plus silencieux.

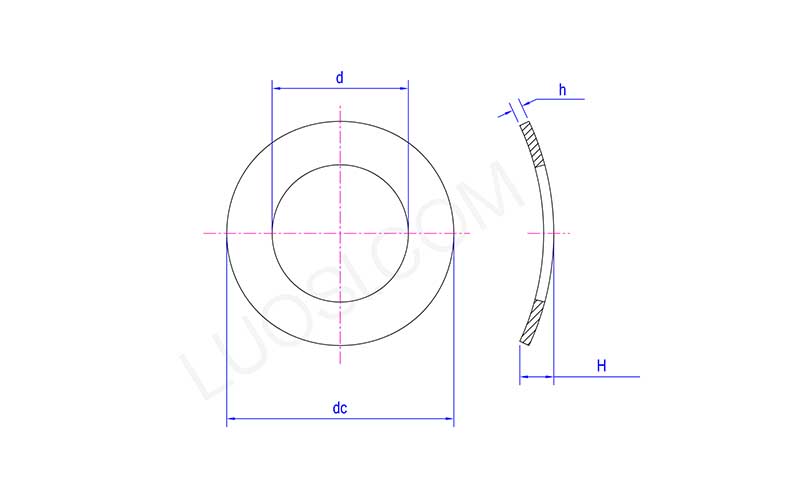

Long Lasting DIN137A Curved Spring Washer

FAQ

(1) Q : Pouvez-vous fabriquer des rondelles à ressort incurvées DIN137A durables de taille personnalisée qui ne sont pas standard ?

R : Oui. Nous pouvons modifier le diamètre intérieur, le diamètre extérieur, l'épaisseur et la hauteur de la courbe en fonction de votre dessin ou d'un échantillon. Nous pouvons également ajouter des marquages personnalisés et réaliser un emballage spécial si nécessaire.

(2) Q : Est-ce que cela fonctionnera dans les moteurs ou les pièces de transmission à hautes vibrations ?

R : Oui, ça fait le travail. Il absorbe les vibrations pendant le fonctionnement de l'équipement, gère les espaces dus à la dilatation thermique et maintient le boulon serré au fil du temps.

(3) Q : Puis-je utiliser une rondelle élastique courbée avec un boulon à haute résistance (grade 10.9 ou 12.9) ?

R : Pas vraiment – ce n’est pas recommandé. Ces rondelles fonctionnent mieux avec des boulons de qualité 5,8 ou inférieure.
