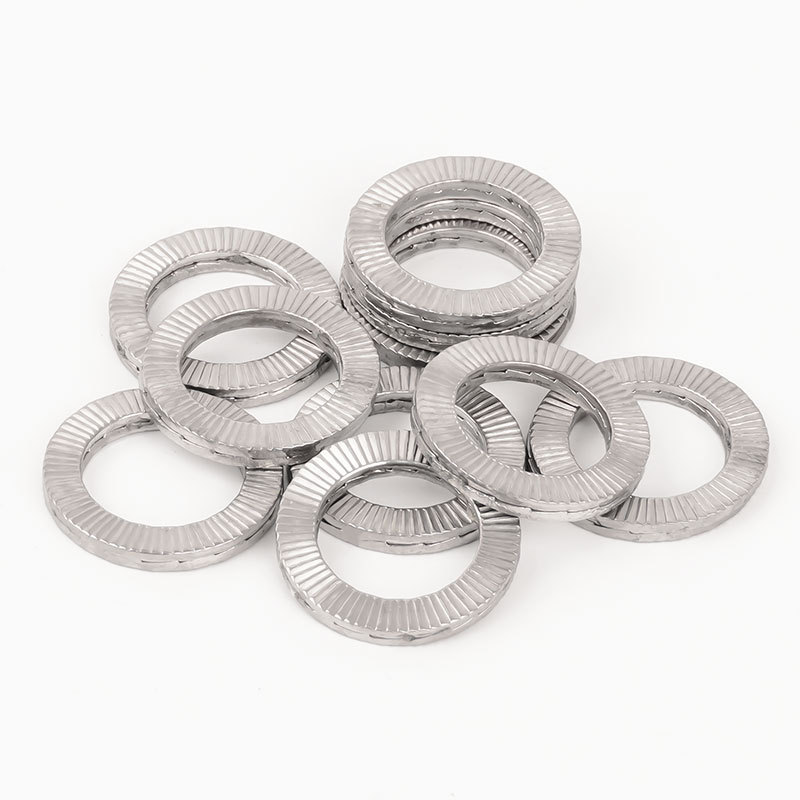

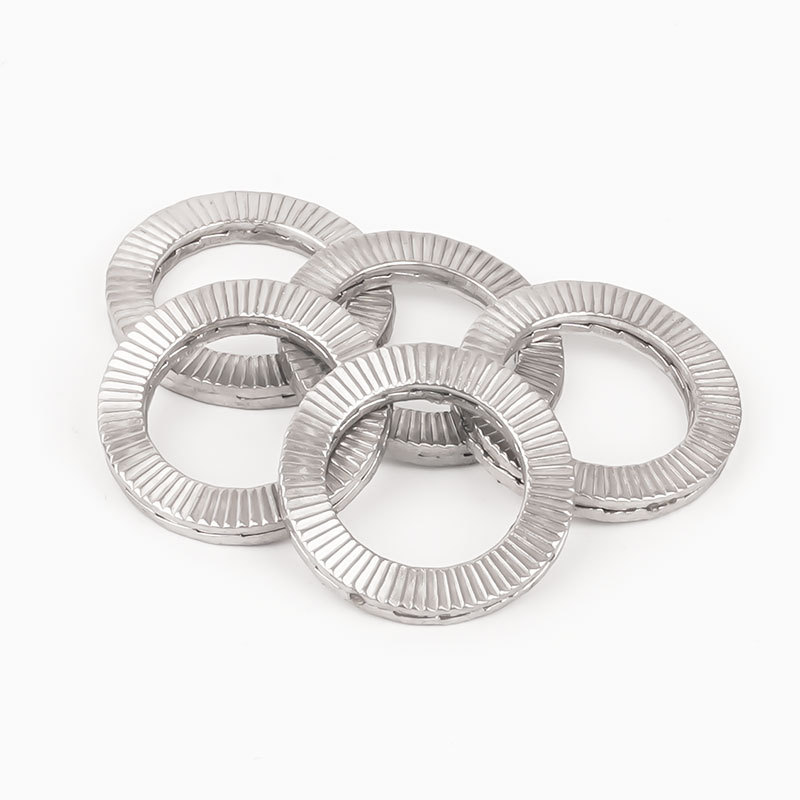

Rondelles autobloquantes à double pliage

Les rondelles autobloquantes à double pli produites par l'usine Xiaoguo® sont extrêmement faciles à installer et à utiliser. Ils permettent à de nombreux clients d'économiser beaucoup de temps et d'argent et facilitent la maintenance et le remplacement sur site.

envoyer une demande

Description du produit

Lorsque vous utilisez les rondelles autobloquantes à double pli, assurez-vous d'utiliser pleinement ses performances à 100 %. Les points suivants nécessitent une attention particulière.

（1）Interdire strictement l'usage mixte

Les rondelles autobloquantes doubles doivent être utilisées indépendamment et ne doivent pas être mélangées avec des rondelles plates ou des rondelles élastiques, etc. Les mélanger ensemble empêchera les dents extérieures de la rondelle de s'engager, entraînant la défaillance du mécanisme de verrouillage.

（2）La dureté de la surface connectée

La dureté de la surface connectée doit être inférieure à celle des rondelles autobloquantes doubles. Sinon, les dents radiales sur le côté extérieur du joint ne peuvent pas « s'engager » et ne peuvent pas fournir la force de friction requise pour la fixation, ce qui entraîne une défaillance de l'anti-desserrage.

（3）L'utilisation de lubrifiants

La fonction de verrouillage des rondelles autobloquantes doubles ne repose pas sur la friction, de sorte que l'utilisation de lubrifiants n'affectera pas ses performances anti-desserrage.

(4) Une clé dynamométrique est le choix recommandé.

Bien que l'installation puisse être effectuée à l'aide d'outils standards, pour garantir une force de pré-serrage précise et éviter un serrage excessif ou un couple insuffisant pouvant entraîner une défaillance, il est fortement recommandé d'utiliser une clé dynamométrique calibrée pour chaque installation.

Présentation du matériel

Les matériaux de fabrication des rondelles autobloquantes à double pli sont divers. Le choix du matériau dépend principalement de l'environnement d'application spécifique et des exigences de performances.

(1)Acier au carbone

Il est solide et dure longtemps, idéal pour un usage industriel intensif. Fonctionne avec des boulons haute résistance de grade 8,8 à 12,9.

Plage de température : -50°C à +200°C.

Pour le traitement de surface : vous devez ajouter un peu de revêtement pour aider à prévenir la rouille. Les options incluent des revêtements à base de zinc comme le Dacromet, la galvanisation régulière (finition jaune, blanche ou bleue), l'oxyde noir ou la galvanisation à chaud.

(2)Acier inoxydable

Excellente résistance à la corrosion, adaptée aux environnements corrosifs tels que les industries marine, chimique, alimentaire et médicale.

Température de fonctionnement : -160°C à +500°C (très stable à haute température).

Norme/qualité : EN 1.4404 (AISI 316L), AISI 304.

Habituellement, un traitement de passivation est effectué pour améliorer encore la capacité anticorrosion.

(3)Bronze phosphoreux

Excellente conductivité et résistance à l'usure. Convient aux applications électriques nécessitant une conductivité ou pour empêcher la liaison.

（4）Titane

C'est solide et léger.

Il est principalement utilisé dans les équipements aérospatiaux et médicaux, car ces industries ont besoin de matériaux légers et propres en termes de composition.

（5）Laiton

Il a une faible friction et a également un aspect décent.

Cela fonctionne donc bien lorsque vous vous souciez de l'apparence de la pièce.

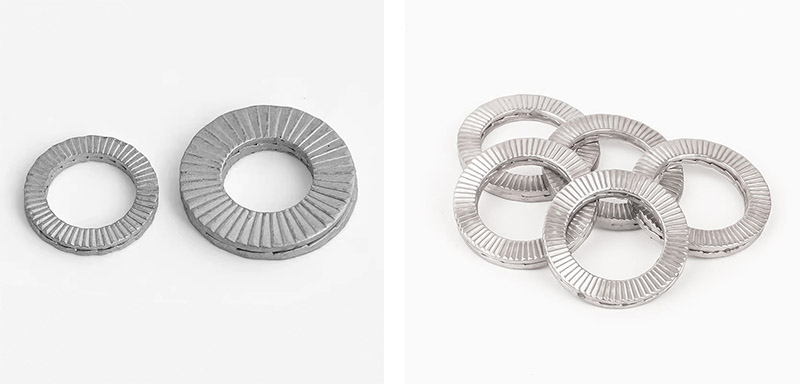

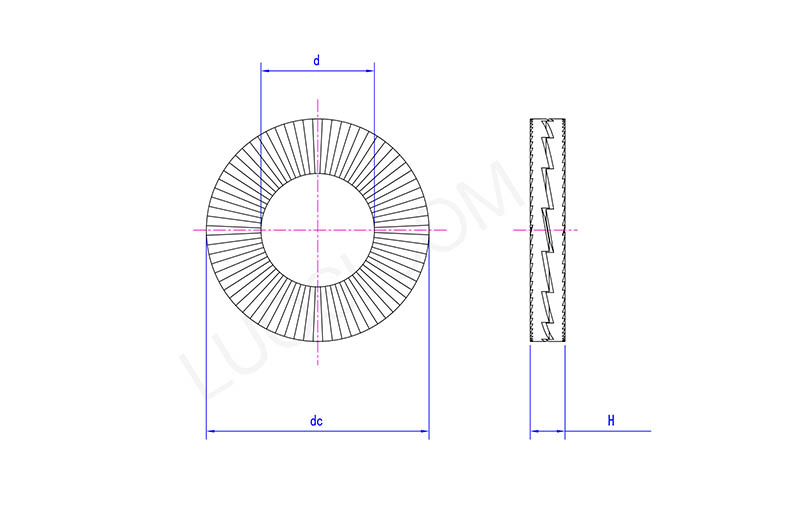

Double Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
