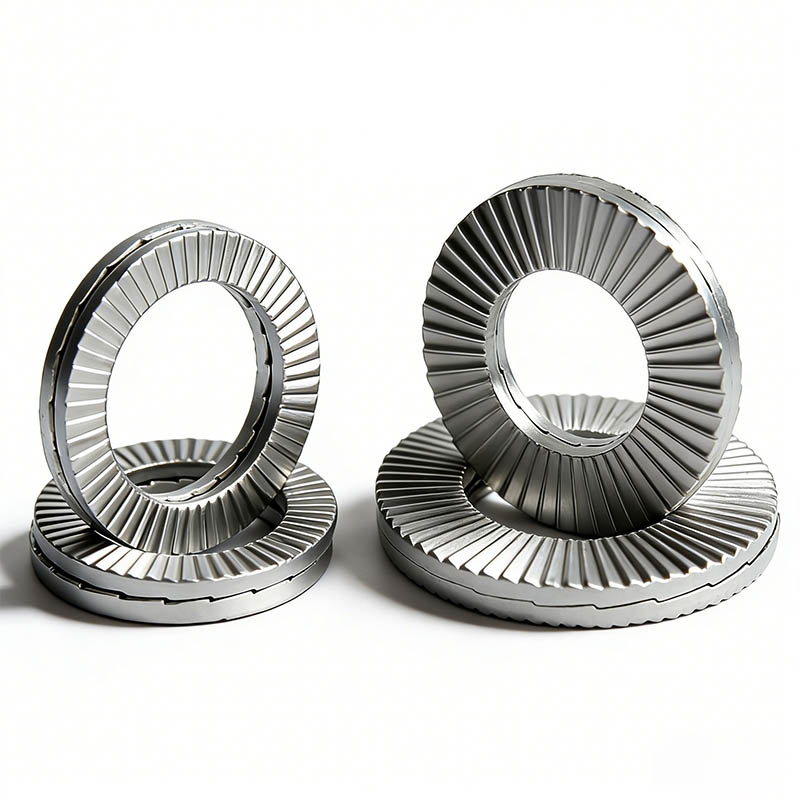

Rondelle de blocage à coin double

La rondelle de blocage à double pli produite par l'usine Xiaoguo® présente une structure à double couche et une conception à double verrouillage. Par rapport aux attaches anti-desserrage conventionnelles traditionnelles, leurs performances sont bien supérieures.

envoyer une demande

Description du produit

La rondelle de blocage à double pli est une attache anti-desserrage avancée et haute performance. Il utilise une technologie unique de verrouillage par coin au lieu de la méthode traditionnelle qui repose sur la friction. Il adopte une structure en coin pliée à double couche, avec des surfaces dentelées des deux côtés. En fait, il est composé d’une paire (deux pièces) de rondelles exactement identiques. La structure unique de chaque rondelle est la clé pour obtenir ses performances anti-desserrage exceptionnelles.

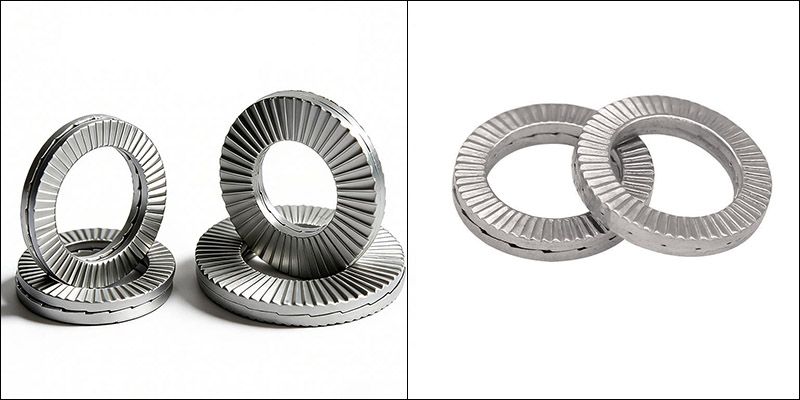

Double Fold Wedge Lock Washer

Caractéristiques structurelles

La caractéristique structurelle principale de la rondelle de blocage à double pli réside dans sa conception de deux joints, les surfaces intérieure et extérieure remplissant respectivement les fonctions de verrouillage et de fixation.

(1)Laveuse jumelée

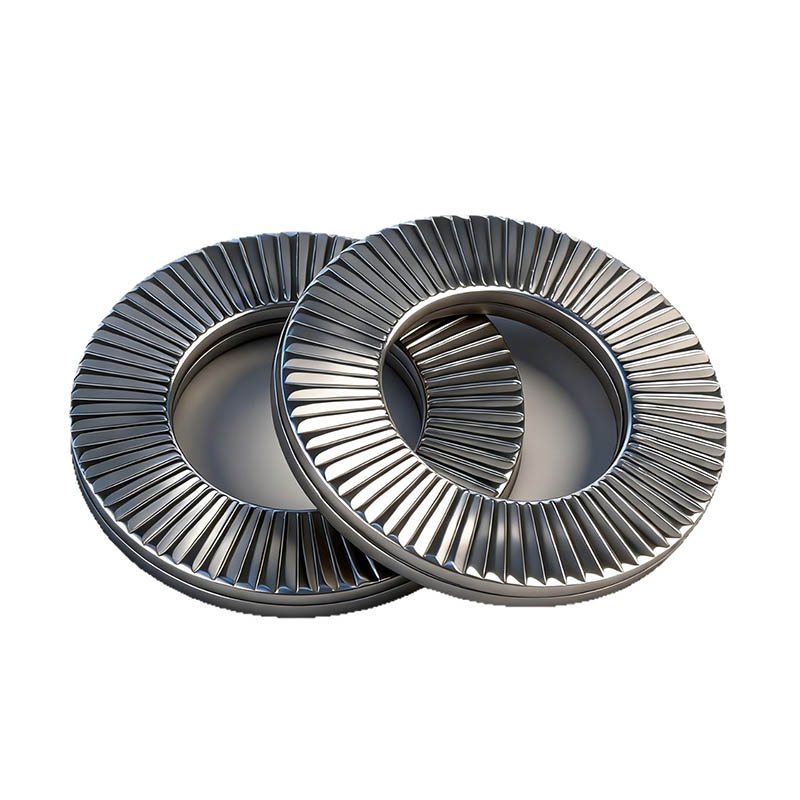

Deux joints identiques sont réunis pour former un ensemble. Cette conception rompt avec la forme traditionnelle d’une seule pièce. Les deux joints sont pré-assemblés lors de la production pour former un système de verrouillage. Cette conception symétrique peut être réutilisée et n'endommagera pas les joints une fois démontés.

（2）Surface surélevée radiale

Ces motifs en relief correspondent au côté de la rondelle de blocage à coin double qui entre en contact direct avec la tête de l'écrou, du boulon ou avec la surface du composant connecté. La surface présente de fins motifs/denticules radiaux en relief. Ils servent principalement à fixer la rondelle de blocage à double pli sur cette surface, en la "verrouillant" en place et en empêchant tout glissement entre elles.

（3）Surface de la dent triangulaire

Il s'agit de la surface de contact du côté opposé du joint. La surface intérieure est composée de surfaces de dents en forme de coin uniformément réparties le long de la circonférence, ressemblant à une came et est également connue sous le nom de « dents en forme de coin » ou « surfaces de dents inclinées ».

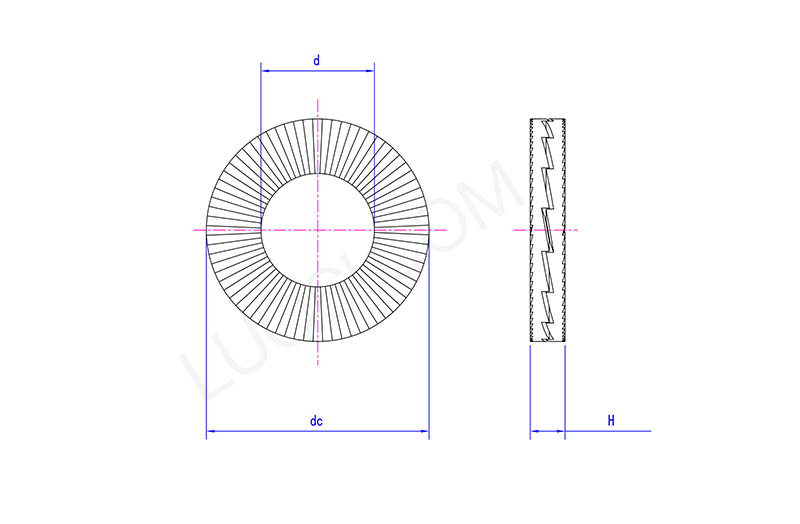

Double Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Est-il réutilisable ?

Oui, il peut être réutilisé plusieurs fois. Ses performances de verrouillage ne chuteront pas facilement après des démontages et assemblages répétés.

（2）Quels matériaux fournissez-vous ?

Nous proposons des versions en acier à ressort, en acier au carbone et en acier inoxydable. Les traitements de surface comprennent le zingage, la galvanisation à chaud et l'oxyde noir.

(3) Quel est l'avantage par rapport à une rondelle de blocage fendue ordinaire ?

Bien meilleure résistance aux vibrations, effet de verrouillage plus fort, pas facile à fatiguer et à déformer, plus adapté aux charges lourdes et aux vibrations élevées.
