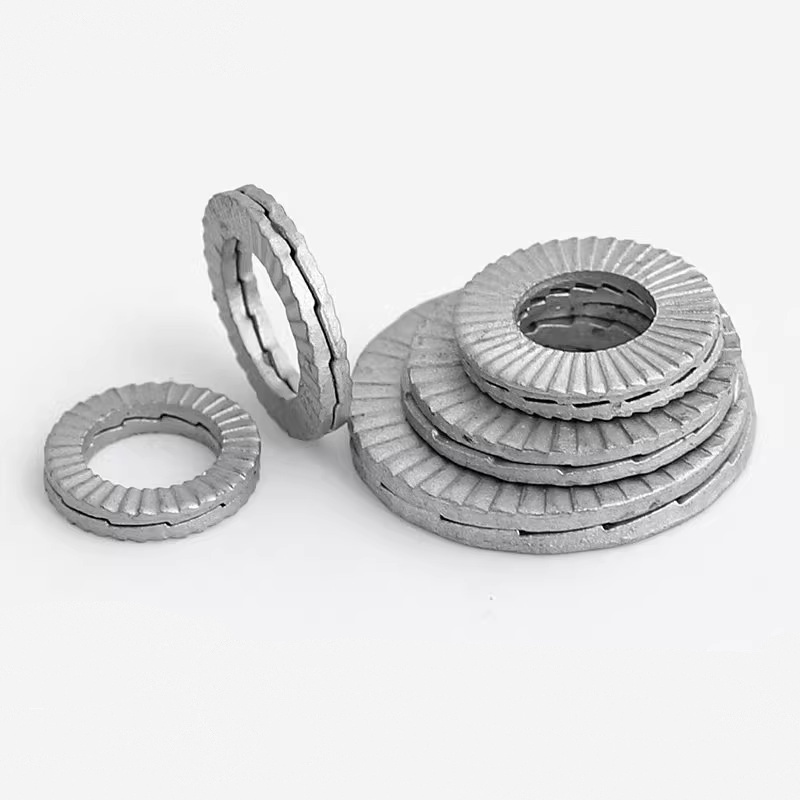

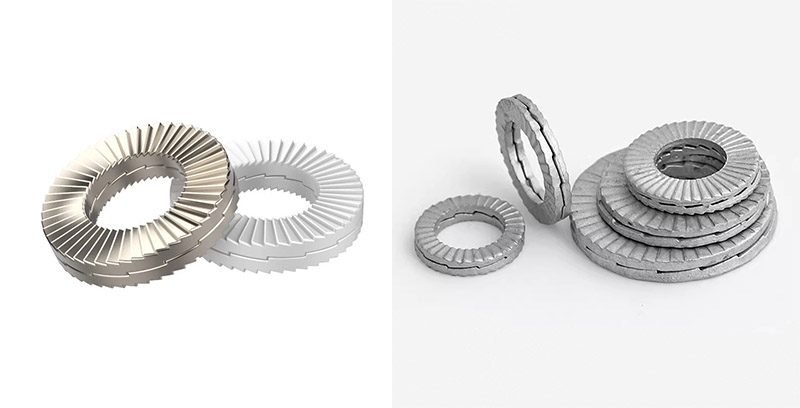

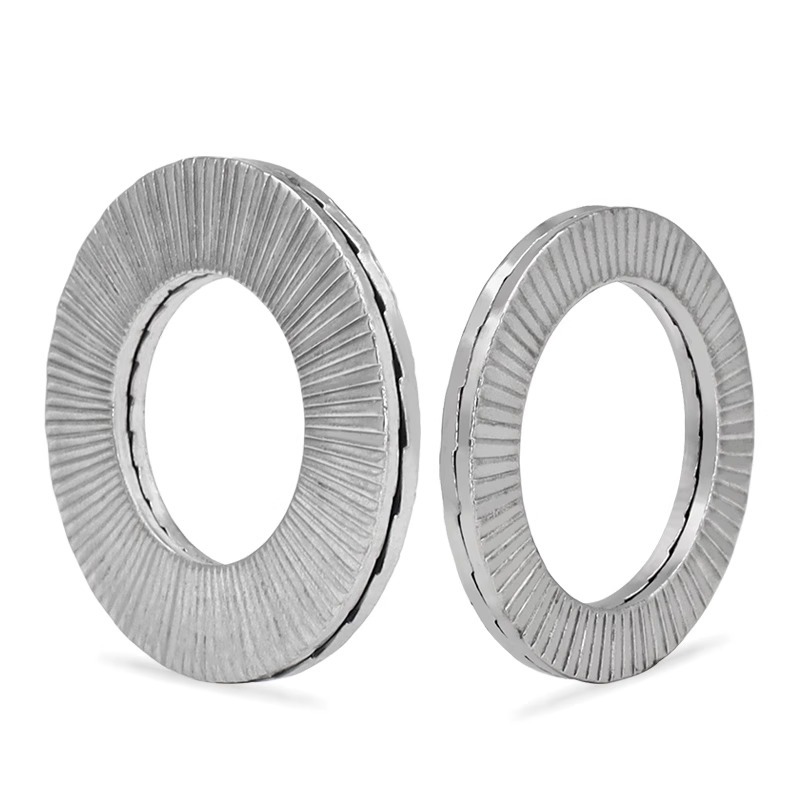

Grandes rondelles autobloquantes à deux plis

L'installation des grandes rondelles autobloquantes à deux plis est assez simple. Assurez-vous simplement que la grande surface dentée est correctement alignée et placée dans la bonne position, puis serrez le boulon ou l'écrou au couple standard pour terminer le processus. Son installation ne nécessite pas de techniques complexes ni d'outils coûteux, mais plusieurs points clés doivent être notés afin d'atteindre des performances à 100 %.

（1）Préparation avant l'installation

Nettoyage de la pièce : assurez-vous que les surfaces de contact des boulons, des écrous, des grandes rondelles autobloquantes doubles et des pièces connectées sont propres, plates, exemptes de taches d'huile, de rouille ou de bavures.

Nombre de rondelles à vérifier : Elles doivent être utilisées par paires (deux pièces constituent un jeu) lors de leur utilisation.

Vérifiez le type de surface d'installation : s'il s'agit d'une configuration traversante ou borgne et déterminez le nombre de rondelles.

（2）Placez la laveuse

Retirez les paires de rondelles et assurez-vous que la « grande surface dentée (surface en forme de coin) » se fait face. Ne les divisez pas et ne les installez pas dans le mauvais ordre.

(3) Distinguer les trous traversants des trous borgnes

Connexion trou borgne/boulon : juste une paire de grandes rondelles autobloquantes à deux plis sont nécessaires, placées entre la tête du boulon et le composant connecté. L'écrou est serré de l'autre côté.

Ensemble trou traversant/boulon-écrou : lors de l'utilisation, deux paires de grandes rondelles autobloquantes à deux plis sont nécessaires. Une paire est placée sous la tête du boulon et l'autre paire est placée sous l'écrou.

（4）Assurer un bon contact

Assurez-vous que les surfaces des dents radiales sur le côté extérieur de la rondelle sont en contact avec un côté de la tête du boulon (ou de l'écrou) et que l'autre côté est en contact avec la surface du composant connecté.

(5) Serrer

Utilisez une clé dynamométrique et serrez les fixations selon les valeurs de couple correspondantes.

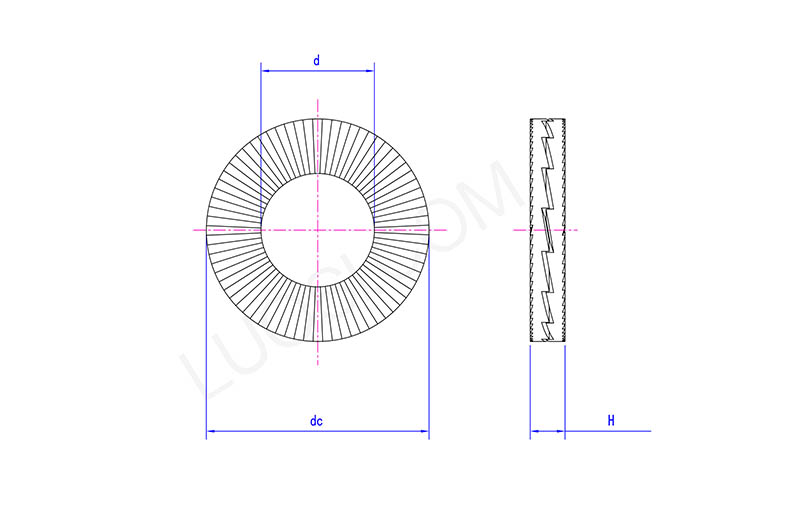

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Peut-il être réutilisé ?

Les grandes rondelles autobloquantes à deux plis peuvent généralement être réutilisées. Après avoir été retirées de l'équipement, les deux pièces du joint doivent être minutieusement inspectées.

Conditions pour permettre la réutilisation : Si la grande surface des dents sur la bague intérieure et les dents radiales sur le côté extérieur ne présentent aucune usure excessive, aucune déformation visible, aucune fissure ou dommage, elles peuvent alors être nettoyées et réinstallées.

Situation nécessitant un remplacement : Si l'inspection révèle une usure ou des dommages évidents, un nouveau jeu de rondelles doit être immédiatement remplacé pour éviter une force de verrouillage insuffisante.
