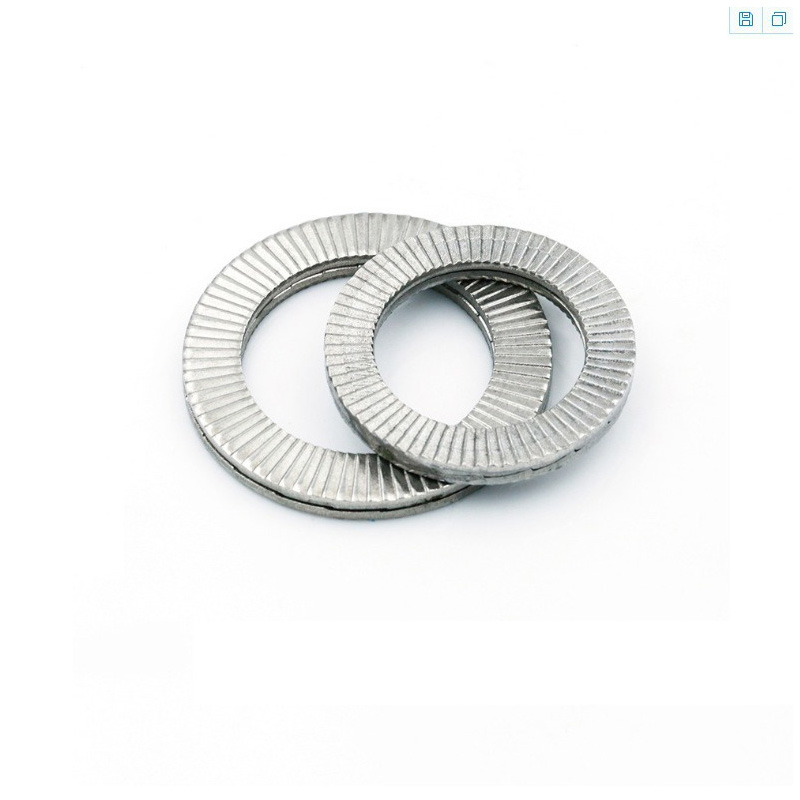

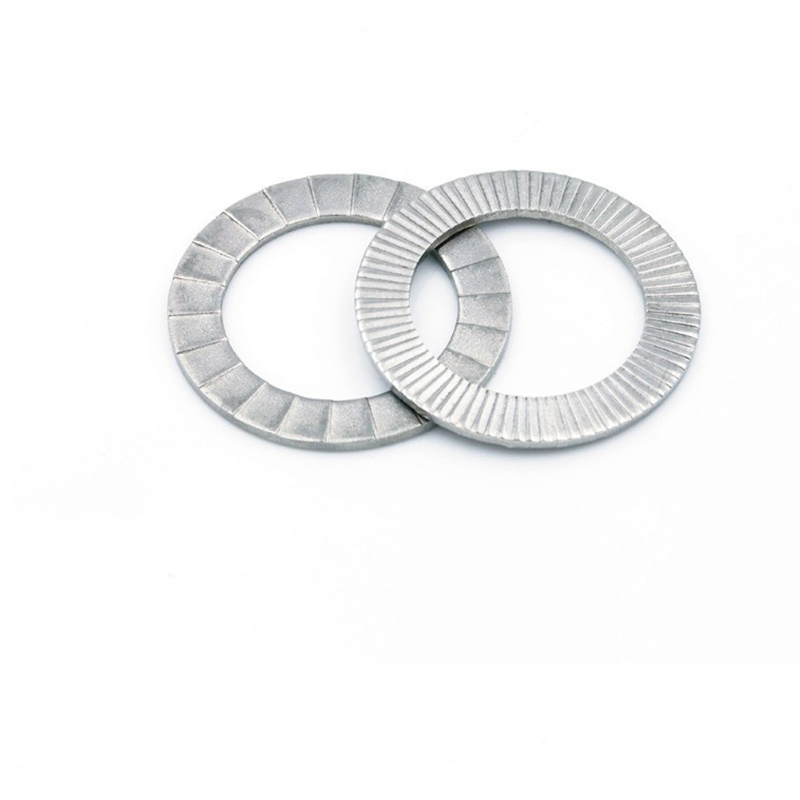

Rondelle de blocage à deux plis

Les rondelles de blocage à deux plis du stock de l'usine Xiaoguo® sont réutilisables. Lorsqu'elles sont installées et démontées correctement, elles ne se déformeront pas et leurs performances de verrouillage restent les mêmes même après une utilisation répétée.

envoyer une demande

Description du produit

Nous produisons des rondelles de blocage à deux plis avec des lignes de production automatisées. Les matières premières standards sont traitées pour fabriquer des rondelles aux dimensions précises.

（1）Préparation et traitement des matières premières

Nous utilisons des bandes d'acier allié à haute résistance et des bandes d'acier inoxydable comme matériau de base. Les matériaux sont traités par recuit et décapage pour ajuster leur structure cristalline interne.

（2）Formage d'estampage

Réalisé sur une presse de précision multipostes.

Perçage : Perçage du trou central pour la rondelle.

Formation d'engrenages : grâce à la coopération précise des moules supérieur et inférieur, des dents radialement fines sur la bague extérieure sont formées d'un côté.

Formation de surfaces en forme de coin : à l'aide d'un moule spécial, les surfaces de dents en forme de coin qui déterminent les performances de verrouillage sont pressées de l'autre côté.

Cisaillement : Cisaillage de la rondelle formée de la tôle d'acier.

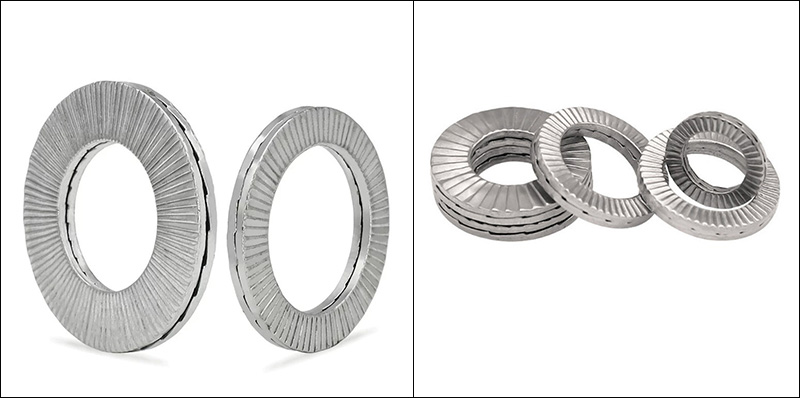

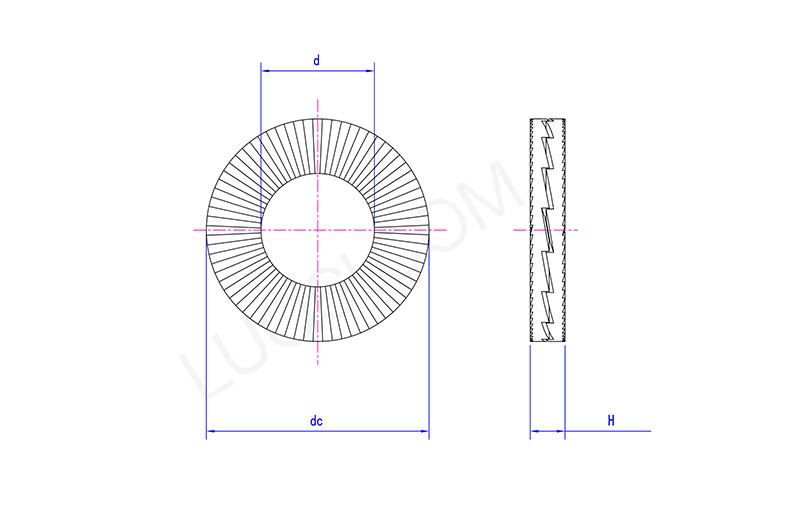

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Traitement thermique de durcissement

La rondelle est chauffée uniformément à une température élevée spécifique, puis rapidement trempée et immédiatement suivie d'un traitement de revenu.

（4）Traitement de revêtement de surface

Pour les rondelles de blocage à coin double en acier au carbone, la solution haute performance la plus recommandée est le Dacromet. Le revêtement de haute qualité améliorera la protection et la résistance à l'usure de la rondelle de blocage à deux plis.

（5）Inspection et tests de qualité

Analyse des matières premières : effectuez une analyse spectrale sur chaque lot de matières entrant pour vérifier la composition chimique.

Inspection du processus : pendant le processus d’estampage, assurez-vous de la stabilité dimensionnelle.

Test de dureté : vérifiez au hasard si la rondelle de blocage à deux plis répond aux normes de conception.

Test au brouillard salin : Pour vérifier la résistance à la corrosion du revêtement.

Test de vibration latérale : installez la rondelle au point de connexion du boulon standard et surveillez l'atténuation de sa force de serrage sous vibration continue.

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
