Écrou à souder à bride hexagonale

Achetez immédiatement l'écrou à souder à bride hexagonale Xiaoguo® du fournisseur chinois, doté d'une conception en saillie à trois points en bas, qui correspond parfaitement à la pièce à usiner. La soudure est ferme et précise, ne nécessitant aucun réglage. La conception unique augmente l'efficacité de l'assemblage de 50 %.

envoyer une demande

Description du produit

Les différences avec les écrous à souder hexagonaux ordinaires

La principale différence entre les deux réside dans la base de la bride. L'écrou à souder à bride hexagonale est une version améliorée de l'écrou à souder hexagonal ordinaire, doté d'un disque à bride intégré. Cette différence se traduit par diverses distinctions en termes de structure, de performances et d'application. Voici la comparaison détaillée :

Projet	Écrou à souder à bride hexagonale	Écrou de soudage hexagonal ordinaire
Forme du fond	Avec bride élargie	Plat ou sans bride
Capacité de charge	remplacer directement par une rondelle plate	Une rondelle plate supplémentaire est requise
Bosses soudées	3	3
Scénarios applicables	Automobiles, appareils électroménagers, structures en plaques minces	Plaques épaisses, soudure générale
Coût	Légèrement plus haut (avec une bride supplémentaire formant)	Légèrement plus bas

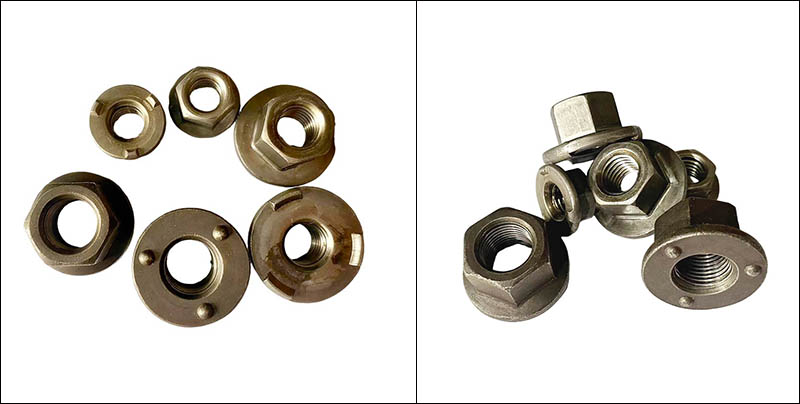

Hex Flange Weld Nut

Exemple de service

Pour l'échantillon d'écrou à souder à bride hexagonale, nous avons des réglementations claires à suivre.

(1) Pour les clients potentiels qui ont besoin de tester la qualité de performance des écrous à un stade précoce, nous fournissons généralement un certain nombre d'échantillons gratuits (par exemple 5 à 10 pièces), mais les frais d'expédition sont généralement à la charge des clients.

(2) Pour les produits personnalisés ou les produits de grande valeur, des frais d'échantillonnage seront facturés. Et les frais de l'échantillon seront déduits du paiement lorsque la commande formelle sera émise ultérieurement.

Hex Flange Weld Nut

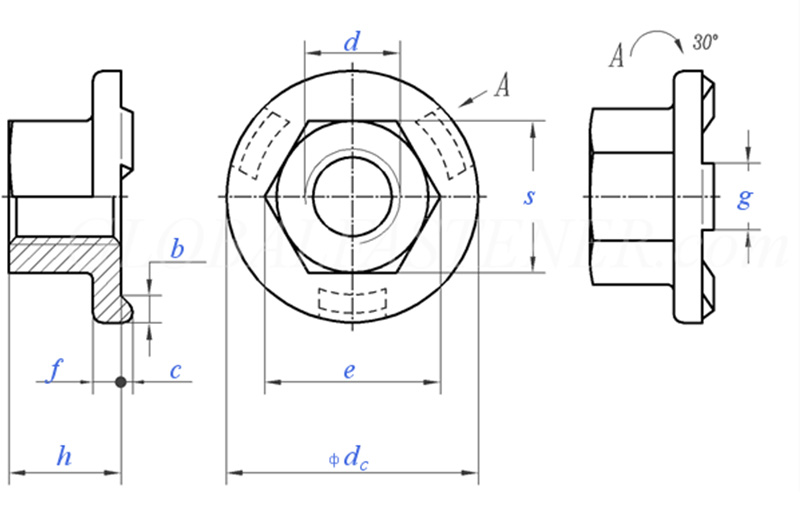

Taille du fil			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pas de filetage grossier		0.8	1	1.25	1.5	1.75	2	2
P	Pas de filetage fin		/	/	/	/	15	1.5	1.5
C	Taille nominale	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
cc	maximumimumimumimum		15.5	18.5	22.5	26.5	30.5	33.5	36.5
cc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maximumimumimumimum		8.5	10.9	14	17.5	20	23	26
f	Taille nominale	±0,25	1.7	2	2.5	3	3	4	4
g	Taille nominale	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maximumimumimumimum		5	7	10	13	15	17	19.5
S	maximumimumimumimum		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maximumimumimumimum=taille nominale		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
par 1000 unitéskg			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) Ce type d'écrou à souder à bride hexagonale peut-il être utilisé dans une ligne de production automatisée (soudage robotisé) ?

C’est très approprié. La conception de la plate-forme surélevée à trois points permet un positionnement précis et, combinée au plateau vibrant pour une alimentation automatique, elle convient au poste de travail de soudage par points du robot.

（2）Comment vous assurez-vous que la hauteur des bosses de soudure sur chaque lot de produits est cohérente ?

Nous utilisons le processus de formage à froid et la tolérance de la hauteur de bosse est contrôlée à ± 0,05 mm.

（3）Quelle est la quantité minimale de commande (MOQ) ? L'échantillon est-il gratuit ?

Pour les spécifications standard, le MOQ est de 1 000 pièces ; pour une personnalisation hors standard, c'est 500 pièces. Nous offrons des échantillons gratuits (2 à 5 pièces par spécification) et le client ne doit supporter que les frais d'expédition internationaux.

(4) Quelle est la durée habituelle du délai de livraison ?

Les produits standards sont disponibles pour une expédition sous 3 à 7 jours ; les produits personnalisés prennent 15 à 25 jours ouvrables. Les commandes groupées peuvent être accélérées après négociation.
