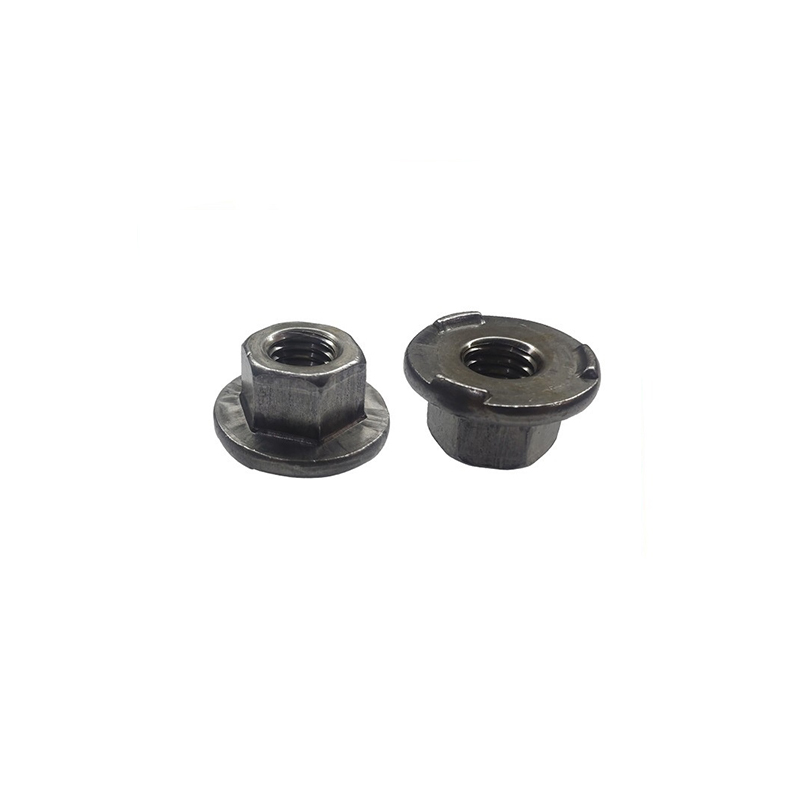

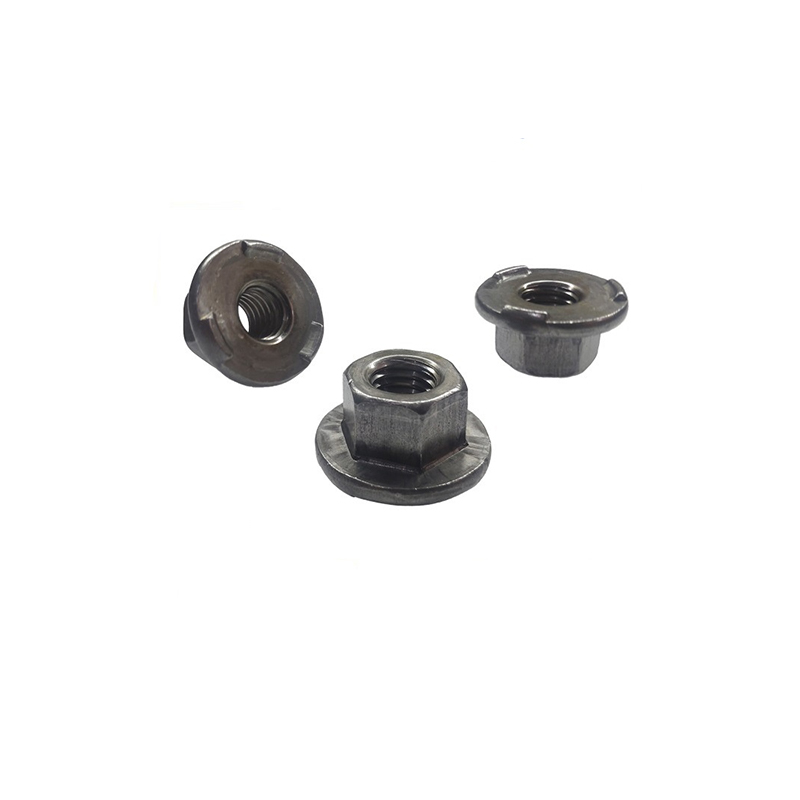

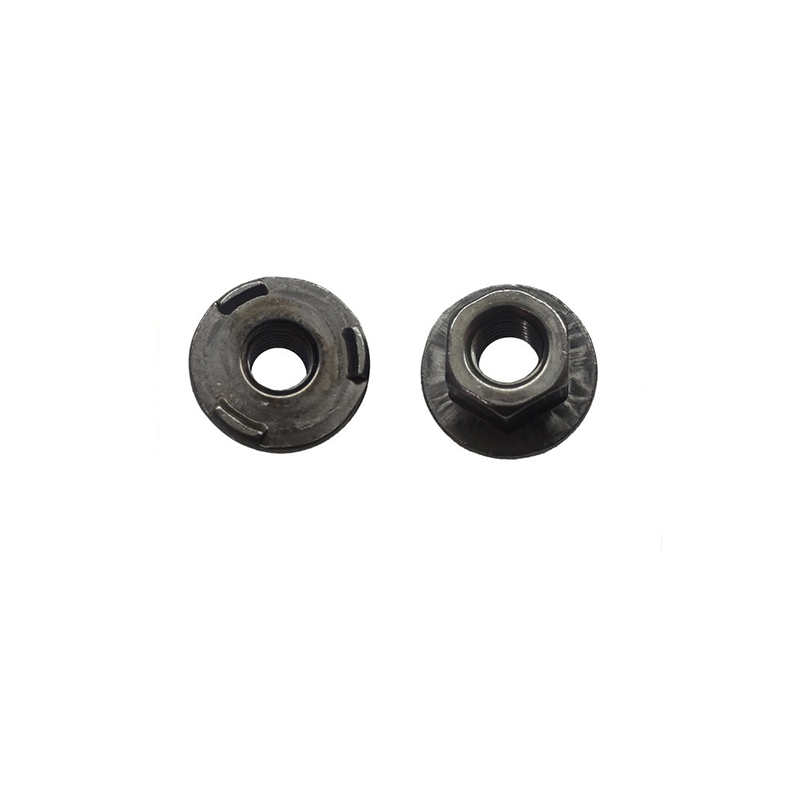

Contre-écrous à souder hexagonaux à haute efficacité avec bride

La bride des contre-écrous à souder hexagonaux à haute efficacité avec bride agit également comme une rondelle intégrée, éliminant le besoin d'un composant séparé et simplifiant le processus de fixation. Pour un approvisionnement fiable en fixations, de nombreuses entreprises s'associent aux fabricants Xiaoguo®.

Modèle:Q 364-2012

envoyer une demande

Description du produit

Même s’ils sont fabriqués selon des tailles standard, les contre-écrous à souder hexagonaux à haute efficacité avec bride sont assez flexibles. Vous pouvez les obtenir avec différents diamètres de bride par rapport à la partie hexagonale, différents types de filetage, comme métrique grossier ou fin, ou UNC/UNF et différentes hauteurs. Cela permet aux ingénieurs de choisir la configuration adaptée à leurs besoins, qu'il s'agisse du poids qu'ils doivent supporter, des limites d'espace ou de la quantité de filetage dont ils ont besoin pour se verrouiller lors de l'assemblage des éléments.

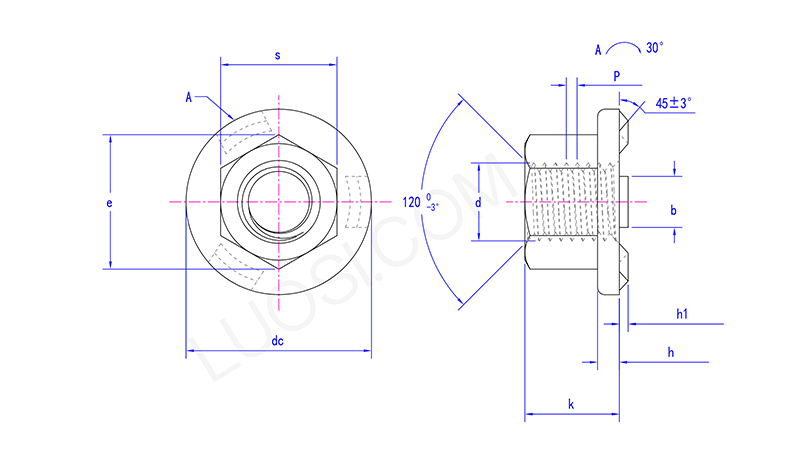

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 maximum	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
CC maximum	15.5	18.5	22.5	26.5	30.5	33.5	36.5
CC min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	3.75	3.75
h min	1.45	1.75	2.25	2.75	2.75	3.25	3.25
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
bmin	3.9	4.9	5.9	6.9	7.9	7.9	7.9
kmin	4.7	6.64	9.64	12.57	14.57	16.16	18.66
kmax	5	7	10	13	15	17	19.5
c'est maximum	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Avantages :

Les contre-écrous à souder hexagonaux à haute efficacité avec bride sont d'un bon rapport qualité-prix car ils combinent un écrou et une rondelle en une seule pièce. Cela facilite l'inventaire et l'assemblage. Parce qu'ils sont soudés par fusion à haute température avec le matériau de base pour former une structure intégrale, ils peuvent être bien fixés en place et ne se desserreront pas à cause des vibrations. Ces matériaux sont combinés avec différents revêtements pour assurer la compatibilité avec divers matériaux de base lors du soudage et prolonger sa durée de vie.

“High

Principaux scénarios d'application :

Les contre-écrous à souder hexagonaux à haute efficacité avec bride sont beaucoup utilisés dans des endroits tels que les châssis et carrosseries de voitures, les machines agricoles, les équipements de construction, les boîtiers électriques et les cadres structurels. Ce sont tous des endroits où vous avez besoin d’une fixation soudée qui reste en place et ne se desserre pas à cause des vibrations. La bride aide à maintenir la stabilité des choses dans ces utilisations difficiles.
