Noix hexagone à soudure haute résistance avec bride

Fabriqué à partir d'aciers soudables comme l'acier au carbone ou l'acier inoxydable, les écrous hexagonaux à soudure haute résistance avec des brides offrent une durabilité et des qualités de résistance souvent à la corrosion. Les clients choisissent XiaoGuo® pour sa qualité et sa fiabilité de fixation constantes, un LD standard par les principaux fabricants de l'industrie.

Modèle:QC/T 872-2011

envoyer une demande

Description du produit

Ce qui rend les écrous hexagone de soudure haute résistance avec une bride différente, c'est qu'ils sont faits pour être soudés. Habituellement, il y a une petite partie surélevée pour le soudage, une petite bague ou une bosse, au fond de la bride, ou peut-être un bord incliné spécialement préparé. Cette partie surélevée fondait en premier lorsque vous soudez (arc ou soudage de projection), ce qui contribue à créer un lien fort, même profond entre la base de la bride et la pièce sur laquelle vous travaillez. De cette façon, il reste attaché en permanence.

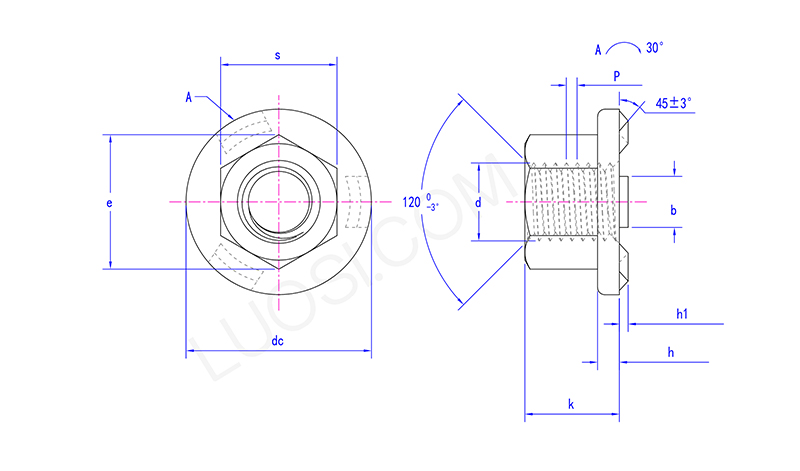

“High

Paramètres spécifiques:

Des paramètres tels que le demi-angle de la moitié, la déviation de pas et la tolérance au diamètre de tangage des threads métriques suivent des normes telles que l'ISO 965-1, GB / T 197 ou DIN 14. être remplacé si nécessaire et les écrous peuvent être vissés sur eux précisément.

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
H1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
DC Max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC Min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
E min	8.2	10.6	13.6	16.9	19.4	22.4	25
H Max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
H min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
B min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
K min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Effets de la franchise et de l'épaisseur sur les performances:

La taille de la bride sur ces noix d'hexagone de soudure affecte la façon dont la charge se propage, la façon dont elles gèrent les vibrations et la force de la soudure. Une bride plus grande ou plus épaisse signifie plus de stabilité et plus de contact avec la surface. Il est important de choisir la bonne taille de bride pour ces noix pour le fonctionnement du joint.
