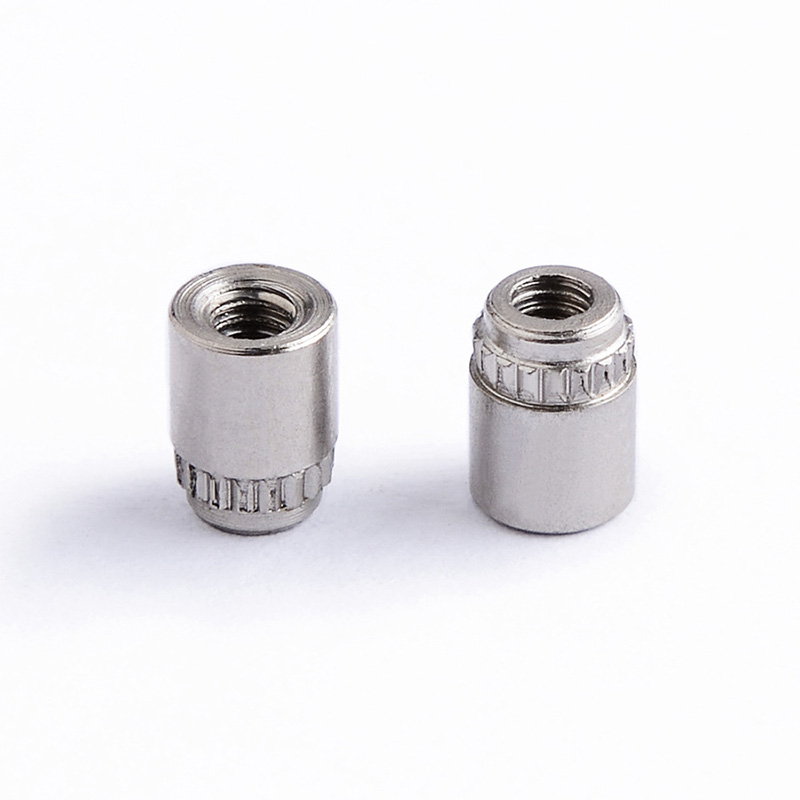

Goujon riveté UN pour carte PCB

Ces goujons rivetés UN pour cartes PCB sont généralement fabriqués à partir de bons alliages d'acier, comme l'acier à faible teneur en carbone ou inoxydable, ou l'aluminium. Ils possèdent une solide résistance mécanique et résistent bien dans le temps.

Ceux en acier offrent la plus grande résistance à la traction et au cisaillement. Ceux en aluminium, en revanche, conduisent bien l’électricité et sont légers.

Le métal choisi pour ces goujons signifie qu'ils peuvent supporter de lourdes charges mécaniques, les contraintes des cycles de chauffage et de refroidissement, et rester solides pendant toute la durée d'utilisation du produit.

Normes

Le goujon riveté UN pour carte PCB est une fixation permanente et à haute résistance utilisée pour fournir un point de fixation fileté externe fiable sur les cartes de circuits imprimés (PCB). Ici, « UN » représente généralement « Uniform National Standard », faisant référence au type de filetage standardisé qu'il possède (tel que UNC ou UNF), ce qui garantit sa compatibilité avec divers écrous standards.

Le processus d’installation est rapide et efficace. Insérez le goujon dans le trou pré-percé sur la carte PCB. Ensuite, utilisez un outil de rivetage dédié pour déformer l'extrémité plate du goujon, la faisant se dilater vers l'extérieur et s'agripper fermement entre la tête du rivet et l'épaule ou la bride du goujon, formant ainsi une connexion solide et résistante aux vibrations sans avoir besoin de soudage.

Cette méthode est particulièrement adaptée aux scénarios qui nécessitent de résister à des contraintes mécaniques importantes, doivent subir plusieurs opérations de branchement ou dans lesquels la chaleur générée par le soudage peut endommager des composants sensibles.

Installation

Ces goujons rivetés UN pour cartes PCB sont installés à l'aide d'une méthode de formage à froid ou de rivetage.

Vous collez le goujon dans un trou pré-percé dans le PCB. Ensuite, un outil de rivetage spécial plie la tige du goujon contre une matrice située sous la planche, créant un verrou évasé permanent qui le maintient en place.

La méthode de traitement à froid génère moins de chaleur et n’endommagera pas le stratifié ou les circuits du PCB. Lorsqu'ils sont installés correctement, les goujons offrent une fixation solide et résistante aux vibrations sans compromettre la structure du circuit imprimé.
