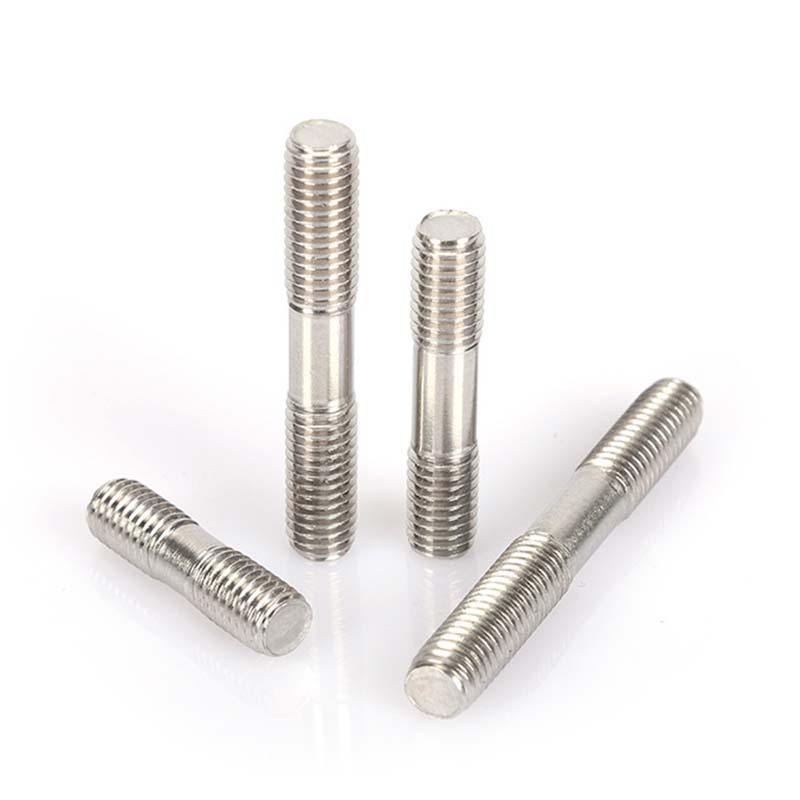

Goujons filetés à double extrémité

Les goujons filetés à double extrémité sont spécialement conçus pour la construction et la maintenance des navires. Ces boulons peuvent résister aux environnements marins difficiles. Ils sont disponibles en différentes longueurs et peuvent être appliqués sur différentes parties du flanc du navire. La société Xiaoguo® est un fournisseur fiable.

Modèle:CB/T 908-1996

envoyer une demande

Description du produit

Les goujons filetés à double extrémité peuvent également être appelés vis filetées à deux extrémités, ils sont utilisés sur le côté du navire et les longueurs de filetage aux deux extrémités sont différentes. Il comporte un corps de tige lisse au milieu, qui peut s'adapter aux structures de coque et aux composants d'installation de différentes épaisseurs.

Paramètres du produit

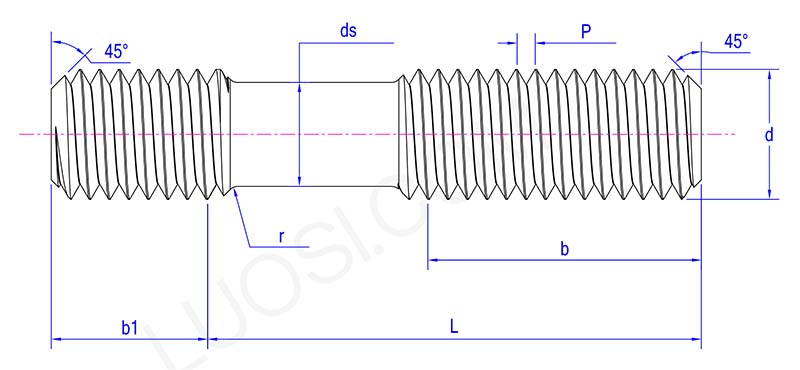

Double End Threaded studs parameter

Lun	M14	M16	M20	M24	M27	M30	M36
P	1\|1,5\|2	1\|1,5\|2	1,5\|2\|2,5\|1	1,5\|2\|3\|1	1,5\|2\|3	1,5\|2\|3,5	1,5\|2\|3\|4
DS max	11	13	16	19.5	22.5	25	39
js min	10.76	12.76	15.76	19.22	22.22	24.72	38.72
b1	14	16	20	24	27	30	36
r	0.6	0.8	1	1	1.25	1.25	1.5

Applications

Goujons filetés à double extrémité permettant de fixer la tour radar au bord du pont. Les goujons les plus courts sont alignés avec les poutres internes du pont pour obtenir un ancrage ferme, tandis que les goujons les plus longs peuvent éviter les obstacles en dessous. Cela peut empêcher le forage à travers des structures clés. Faites simplement glisser la base du mât sur le goujon et ajoutez une rondelle/un écrou.

Vis filetées à deux extrémités pour l'installation de capteurs de coque. Vous pouvez les utiliser pour installer des capteurs de profondeur ou un sonar. Les goujons courts affleurent les nervures, tandis que les goujons longs enjambent les sections plates. Veuillez utiliser des joints en néoprène et des écrous en acier inoxydable. Si tout legoujonssont les mêmes, 50 % des goujons ne seront pas installés correctement, provoquant une fuite d'eau de mer dans la cabine.

Vis filetées à deux extrémités utilisées pour fixer le treuil du canot de sauvetage. Les goujons plus longs pénètrent dans la zone renforcée du pont, tandis que les goujons plus courts sont ancrés au pont plus léger. Serrez tous les goujons à 220 N·m avec les rondelles frein. Des boulons de longueurs incohérentes peuvent endommager l’intégrité structurelle et endommager le cintre en cas de tempête.

Caractéristique du produit

Goujons filetés à double extrémité adaptés de manière flexible et fermement connectés. En raison de l'environnement d'installation complexe sur le côté du navire et des différentes épaisseurs des différents composants, ce type de goujon avec des filetages de différentes longueurs peut être vissé dans la structure de coque plus épaisse d'un côté et fixé à des équipements ou accessoires plus fins avec des écrous de l'autre côté, sans qu'il soit nécessaire d'ajuster davantage la méthode d'installation.
