Goujons doubles à poteaux rugueux à pas fin

Les goujons doubles à poteaux rugueux à pas fin conviennent aux scénarios qui nécessitent des connexions précises et à haute résistance. La tige épaisse améliore la prise, tandis que le filetage fin assure un ajustement serré et stable. L'usine Xiaoguo® dispose d'un grand nombre de stocks en stock.

envoyer une demande

Description du produit

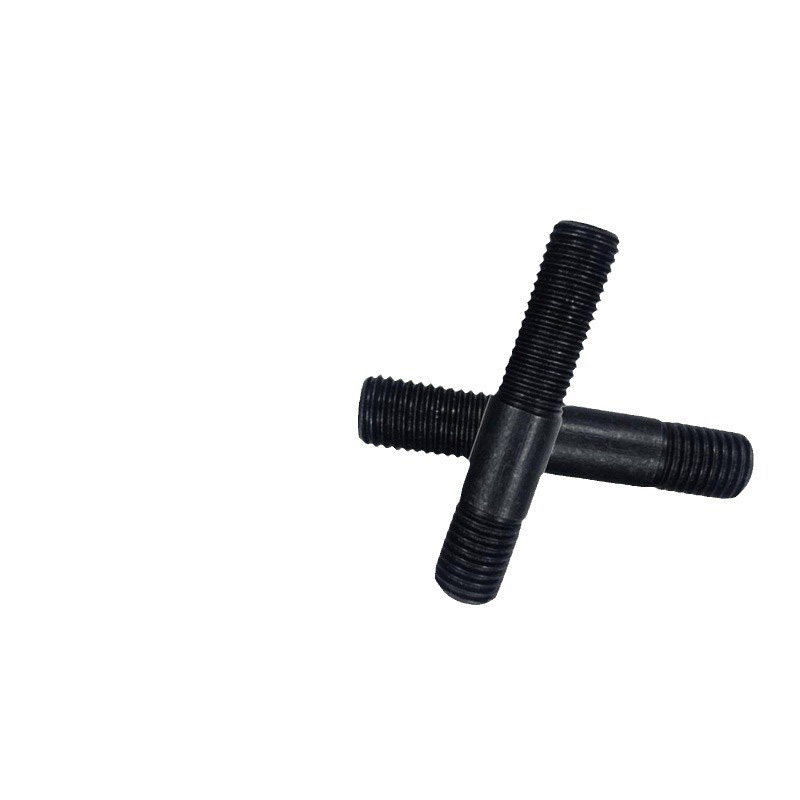

Les goujons doubles à poteaux rugueux à pas fin sont une tige métallique relativement épaisse avec des filetages fins aux deux extrémités. Il existe dans une large gamme de spécifications, avec des diamètres de filetage allant de quelques millimètres à des dizaines de millimètres, et la longueur peut également être sélectionnée en fonction des besoins réels.

Caractéristiques du produit

La caractéristique des goujons doubles à pôles rugueux à pas fin est la structure de la tige grossière. Par rapport aux goujons ordinaires, les tiges grossières peuvent améliorer la résistance et la rigidité globales et sont moins susceptibles de se déformer lorsqu'elles sont soumises à de lourdes charges. Le pas des filetages fins est petit et l'écart entre chaque tour de filetage est plus petit. Lorsqu'il est tourné, il peut générer une friction plus importante et il est moins susceptible de se desserrer après avoir été serré.

paramètres

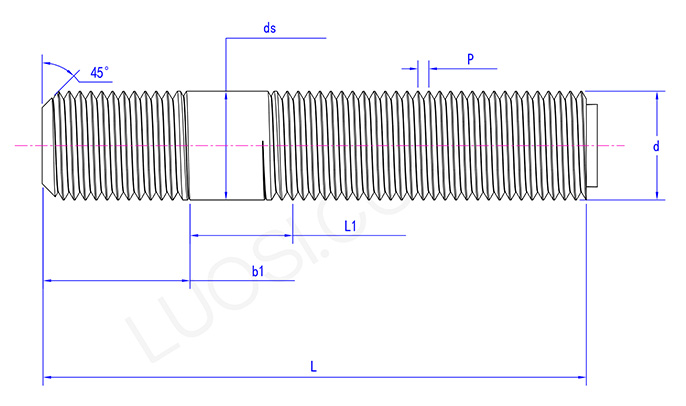

Rough pole double studs with fine pitch

Applications

Le double goujon rugueux à pas fin est plus couramment utilisé dans des industries telles que la fabrication mécanique, l'aérospatiale et les instruments de précision. Assemblage d'équipements de haute précision en fabrication mécanique ; Composantes fixes d'aéronefs dans le domaine aérospatial; Dans la production d'instruments de précision, pour assurer la stabilité des pièces, ce type de goujon est toujours nécessaire pour garantir la fiabilité et la stabilité de la connexion.

Des goujons doubles à poteaux rugueux à pas fin sont utilisés pour fixer les composants clés des gros équipements mécaniques. Dans les usines, des équipements mécaniques à grande échelle tels que des machines-outils robustes et de gros compresseurs sont souvent installés et utilisés. Pour installer le boîtier de broche de la machine-outil robuste, vissez une extrémité du goujon dans le trou fileté du banc de la machine-outil et passez l'autre extrémité à travers le trou d'installation du boîtier de broche, puis vissez l'écrou.

Paramètres du produit

Lun	1/4	5/16	3/8	7/16	1/2	16/09	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
DS max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
js min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Ces goujons doubles à poteaux bruts sont utilisés pour la fabrication et l'installation de moules. Dans l'industrie de fabrication de moules, lors de la fabrication de moules d'injection, de moules de coulée sous pression, etc., ils sont utilisés pour fixer les différents modules des moules. Connectez les moules supérieur et inférieur du moule. Visser une extrémité du goujon dans le trou fileté du moule inférieur et passer l'autre extrémité dans le moule supérieur. Vissez ensuite l'écrou.
