Souder des écrous hexagonaux avec des brides

Xiaoguo® se concentre sur le fabricant d'exportation de produits de fixation de base. Les écrous hexagonaux soudés avec brides sont des fixations filetées spécialisées dotées d'un corps hexagonal et d'une bride circulaire intégrée, conçues pour une fixation par soudage permanente.

Modèle:Q 364-2012

envoyer une demande

Description du produit

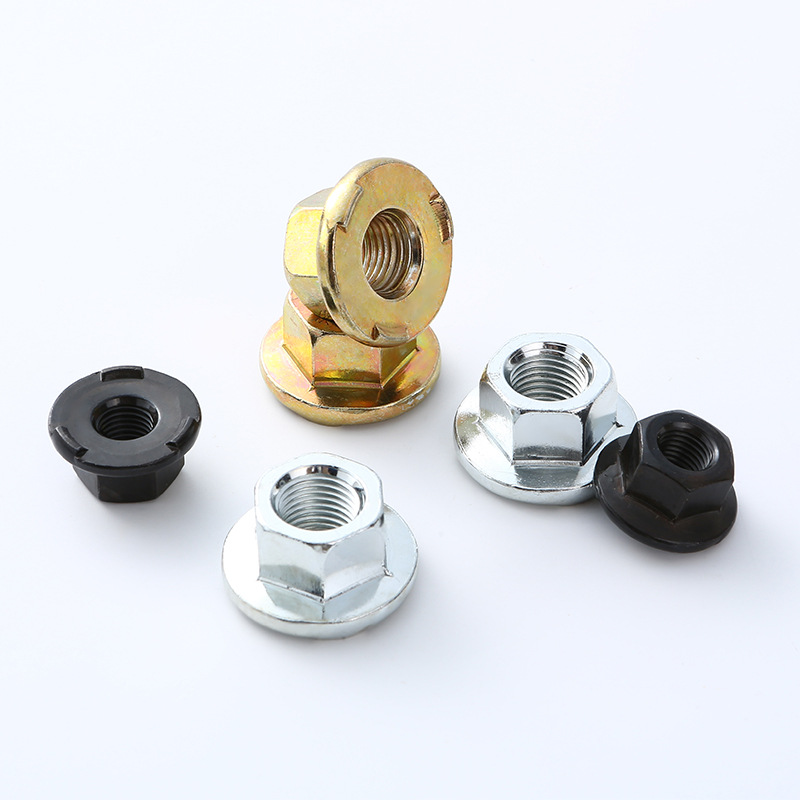

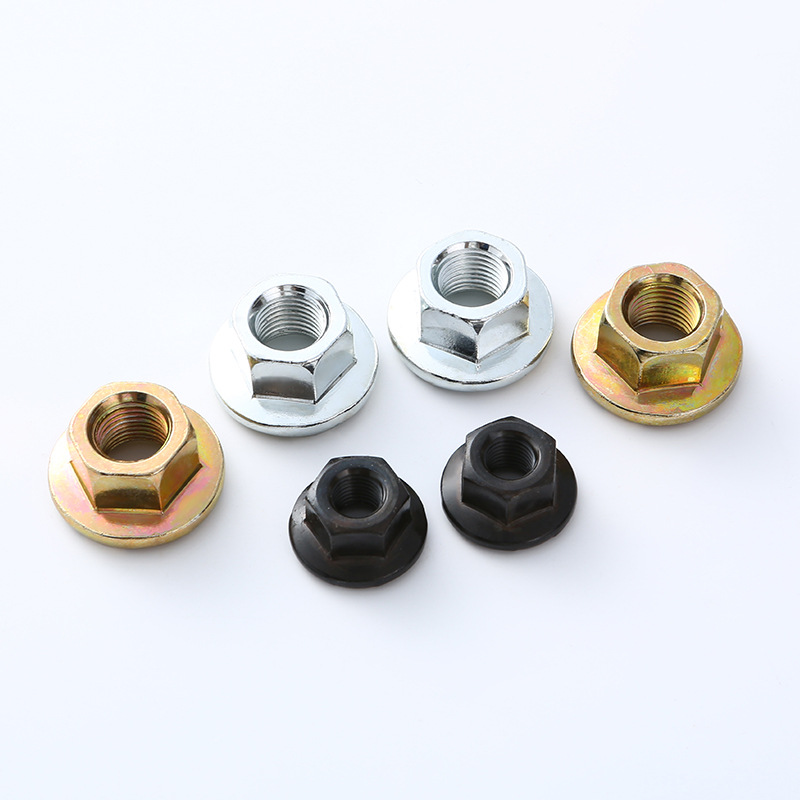

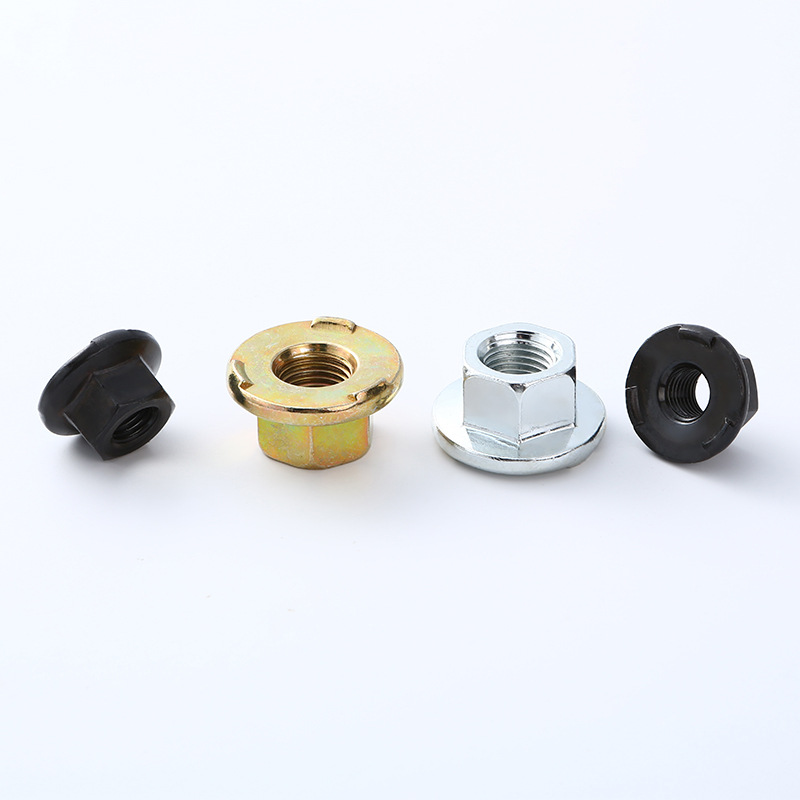

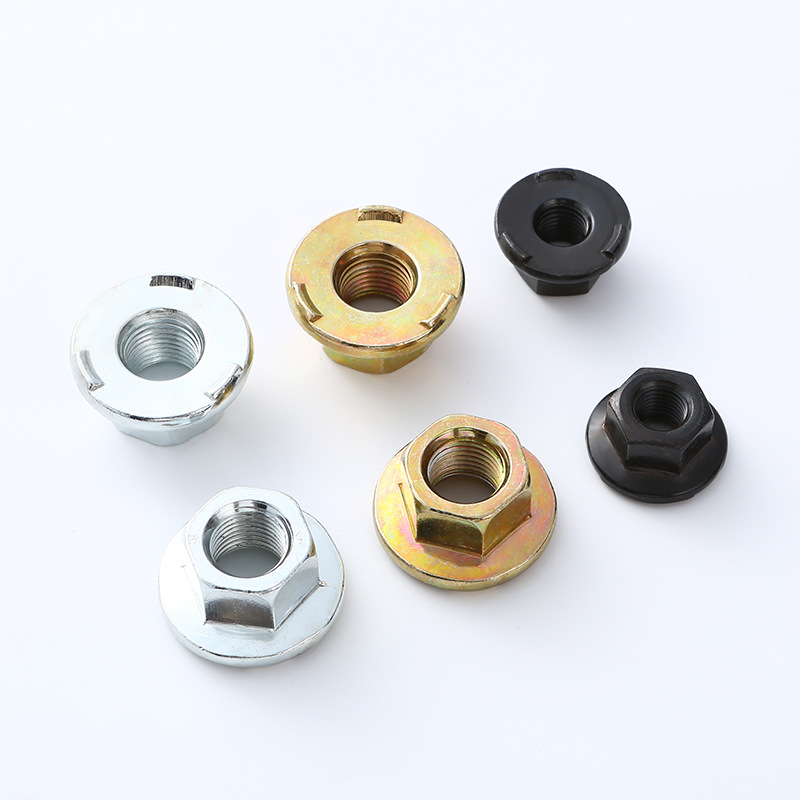

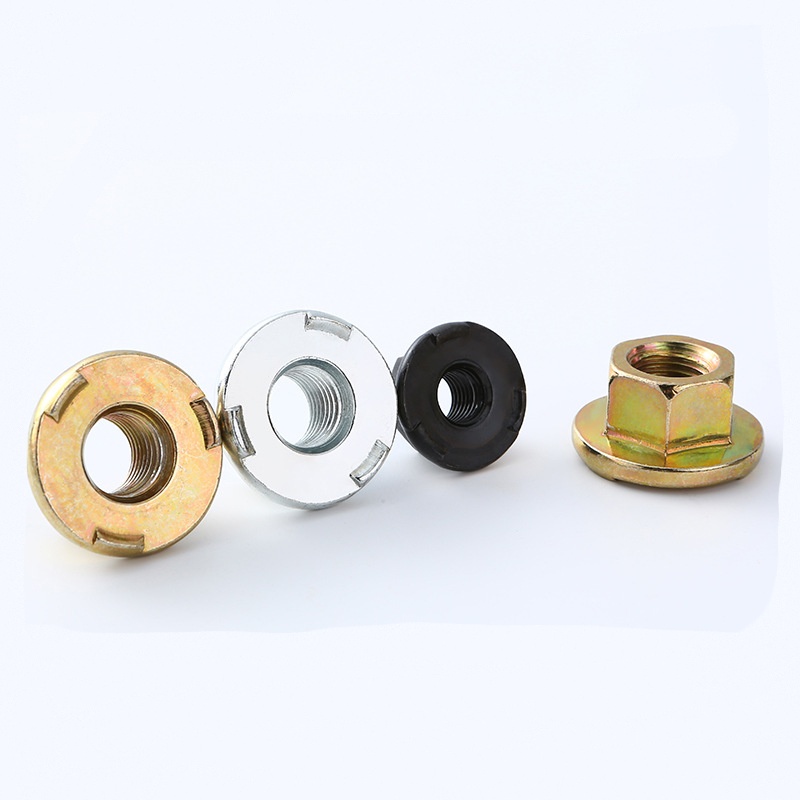

Les écrous hexagonaux à souder avec brides sont des fixations spéciales. Ils ont une tête hexagonale régulière sur laquelle vous pouvez utiliser une clé, ainsi qu'une large base circulaire (la bride) qui fait partie de l'écrou. Cette bride signifie que vous n’avez pas besoin d’une rondelle séparée. Ces écrous sont principalement destinés à être fixés de manière permanente. Ils ont une petite partie surélevée pour le soudage ou une forme de base spécifique qui leur permet de souder en toute sécurité directement sur les structures, les tuyaux ou les surfaces des équipements. De cette façon, vous obtenez un point fileté solide et fixe.

“Weld

Avantage:

Le principal avantage des écrous hexagonaux à souder avec brides est qu’ils sont tous d’une seule pièce. Les brides répartissent la force de serrage sur une plus grande surface et, comme l'efficacité de l'étanchéité est directement proportionnelle à l'uniformité de la force, il y a moins de contraintes sur la surface à laquelle elles sont fixées. Cela les rend également moins susceptibles de se desserrer en raison des vibrations. Cette stabilité intégrée, en plus d'être soudée de manière permanente, rend ces écrous vraiment fiables. Ils fonctionnent bien dans les utilisations très sollicitées ou importantes où il est très important de maintenir la fixation en sécurité.

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 maximum	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	11
CC maximum	15.5	18.5	22.5	26.5	30.5	33.5	36.5
CC min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
bmin	3.9	4.9	5.9	6.9	7.9	7.9	7.9
kmax	4.7	6.64	9.64	12.57	14.57	16.16	18.66
kmin	5	7	10	13	15	17	19.5
c'est maximum	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Méthode de soudage :

Les écrous hexagonaux à souder avec brides sont principalement conçus pour être utilisés avec le soudage par projection (c'est un type de soudage par résistance) pour les fixer à des fixations ou à des pièces. Ils peuvent également fonctionner pour le soudage à l'arc (comme le MIG ou le TIG) dans certains cas. Mais vous devez utiliser la bonne méthode, sinon vous pourriez endommager la bride ou les filetages, ce qui nuirait à l’intégrité de l’écrou.
