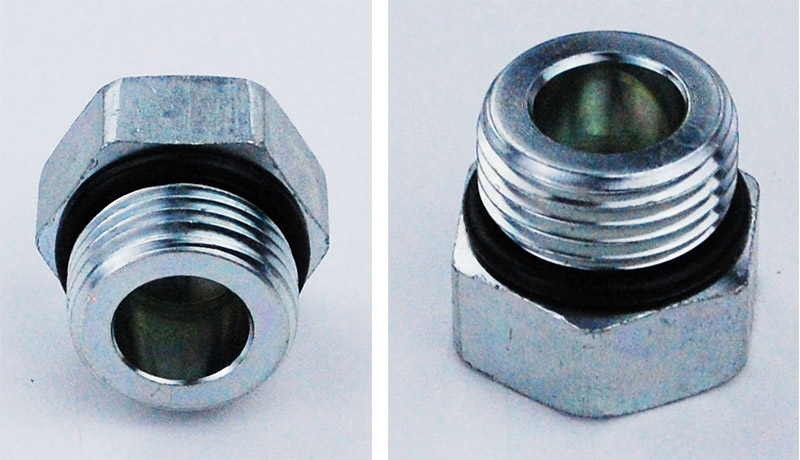

Joint captif à tête hexagonale mâle 1/4 BSP

Le joint captif à tête hexagonale mâle 1/4 BSP est une petite pièce utilisée pour bloquer les ports d'huile ou d'inspection dans le système hydraulique. La spécification est un filetage externe BSP de 1/4" (c'est-à-dire G1/4") et la tête est un hexagone externe.

Spécifications techniques

Les paramètres suivants liés au joint captif à tête hexagonale mâle 1/4 BSP sont à titre de référence uniquement. Les données spécifiques peuvent varier en fonction des spécifications.

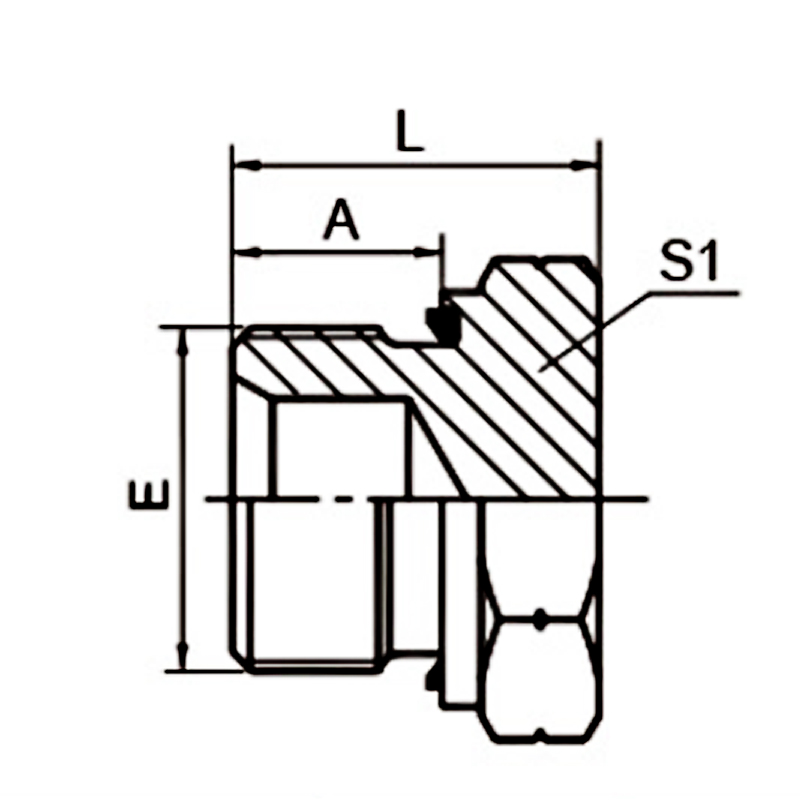

Projet	Valeur
Spécification du fil	G1/4" (BSPP)
Largeur du bord hexagonal	Généralement 19 mm
Longueur du fil	Environ 12 à 15 mm
Pression de service maximale	Jusqu'à 350-400 bars
Température de fonctionnement (NBR)	-40°C à +120°C
Température de fonctionnement (FKM)	-15°C à +200°C
Matériel	Acier au carbone (galvanisé / nickelé), acier inoxydable 304/316L, laiton

Principales caractéristiques

（1）Forme hexagonale de la tête

Il peut être serré à l’aide d’une clé à fourche ordinaire ou d’une clé à douille. L'opération est simple.

La forme hexagonale externe peut résister à une force de serrage plus importante que la forme hexagonale interne, et elle est moins susceptible de glisser ou d'endommager la tête.

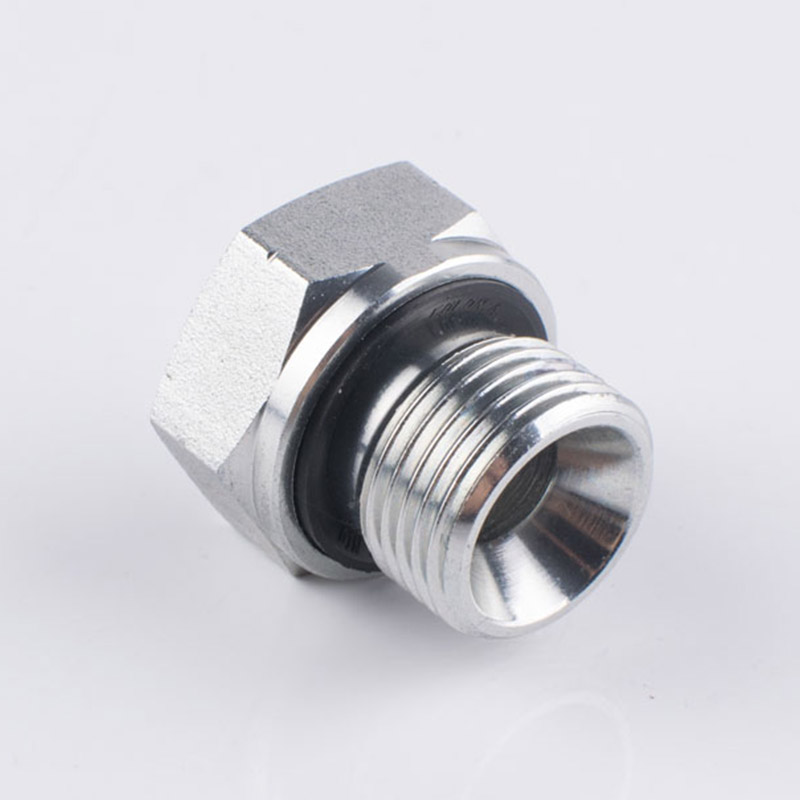

(2) Bague d'étanchéité anti-détachement intégrée

La bague d'étanchéité est fixée dans la rainure sur la face d'extrémité du joint captif à tête hexagonale mâle 1/4 BSP et ne tombera pas ou ne se déplacera pas.

Aucun joint séparé n'est requis lors de l'installation, et il n'est pas non plus nécessaire d'envelopper le ruban de matière première ou d'appliquer un scellant.

(3) Joint d'extrémité, garantissant des performances fiables et étanches

Après avoir été serrée, la bague d'étanchéité est pressée fermement entre la face d'extrémité du joint captif à tête hexagonale mâle 1/4 BSP et le plan de sortie d'huile, formant ainsi un joint.

Non affecté par la précision du fil.

（4）Une large gamme d'options de matériaux

Galvanisation de l'acier au carbone : rentable.

Acier inoxydable 304/316L : Résistant à la corrosion, adapté aux environnements marins, chimiques et alimentaires.

Bronze : Convient aux circuits d'eau, de gaz ou d'huile basse pression.

Conforme aux normes internationales

La taille est conforme aux normes internationales et peut être utilisée avec divers équipements mécaniques.

(5) Facile à installer et à entretenir

Tout d’abord, vissez-le à la main pour vous assurer que les filetages sont correctement alignés. Ensuite, utilisez une clé pour le serrer.

Après démontage et assemblage, tant que la bague d'étanchéité n'est pas endommagée, elle peut être réutilisée.

（6）L'identification est claire.

La surface supérieure de la tête hexagonale est généralement estampillée « G1/4″ ou « 1/4 », ce qui est pratique pour l'identification sur site.
