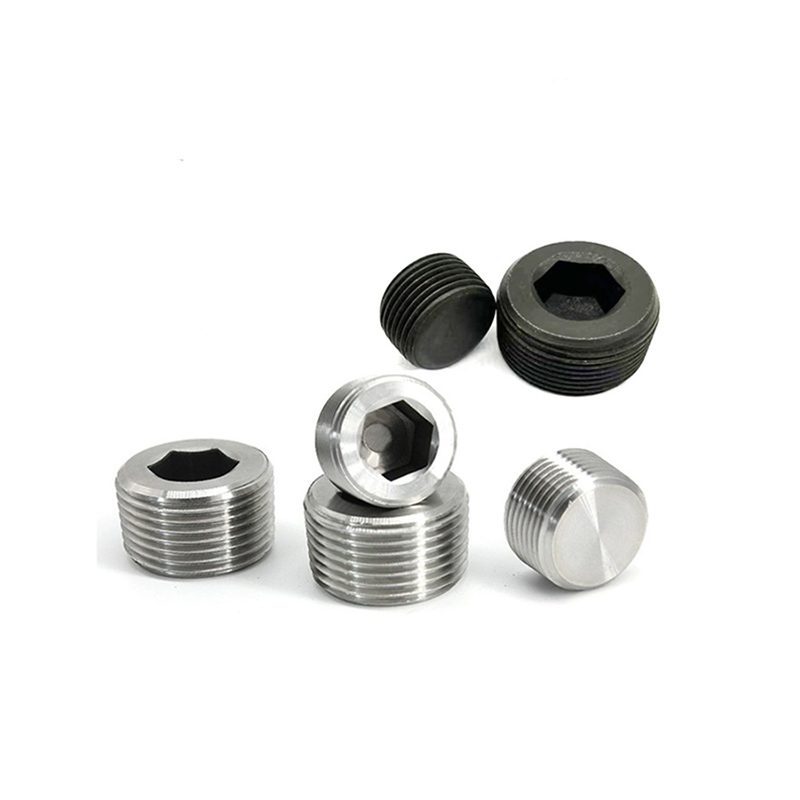

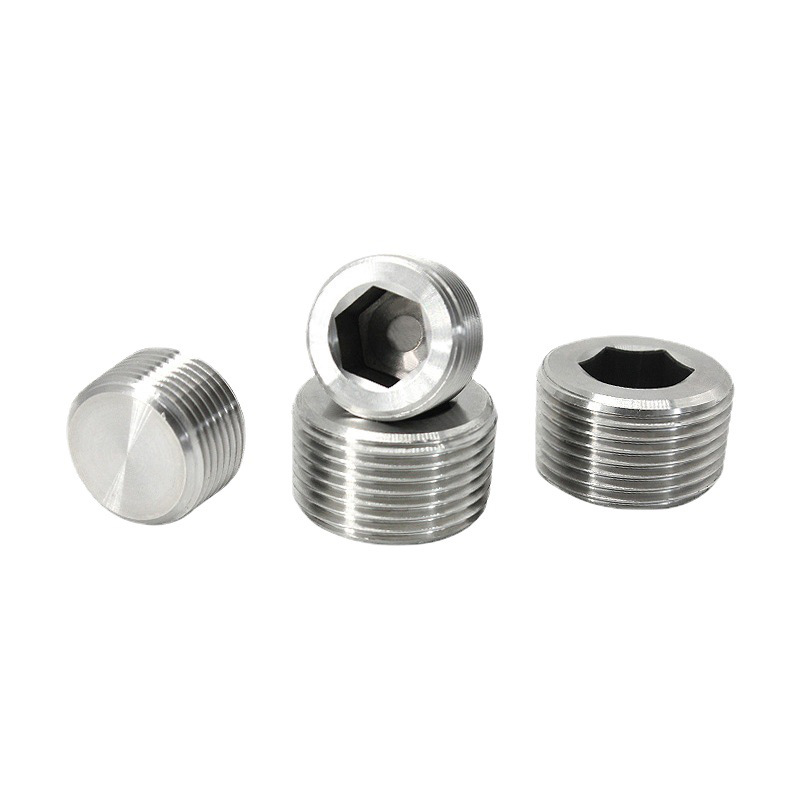

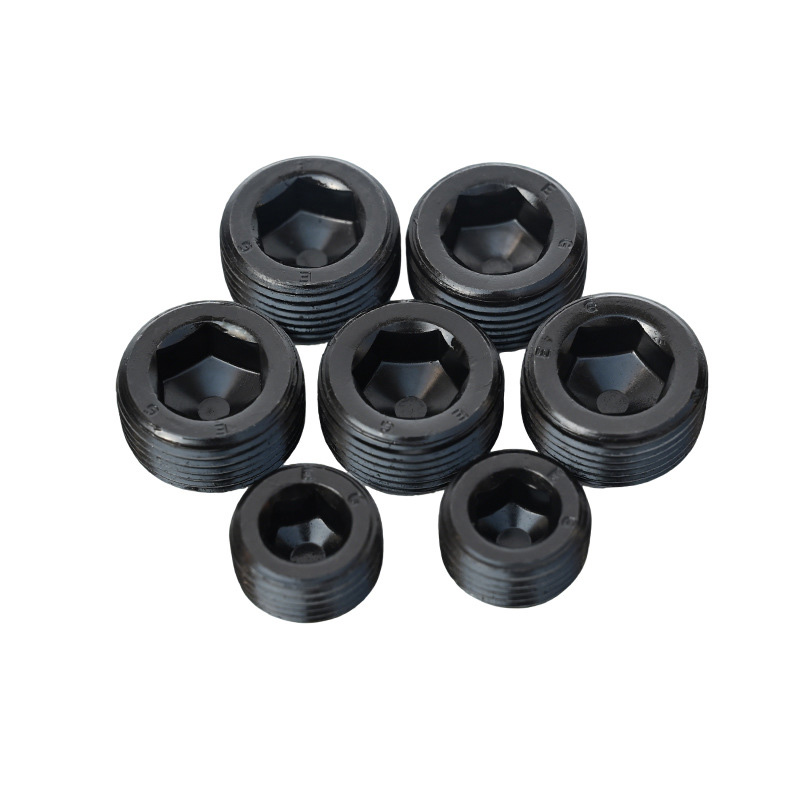

Bouchon de tuyau mâle, douille à filetage hexagonal interne

Les caractéristiques structurelles de la douille à filetage hexagonal interne du bouchon de tuyau mâle résident principalement dans la conception de sa tête, la structure du filetage et le principe d'étanchéité. Cela le rend non seulement facile à installer, mais également capable de sceller efficacement les liquides.

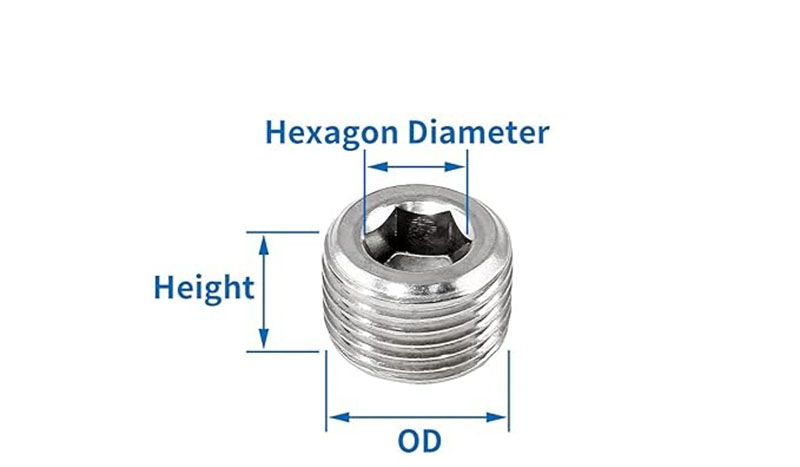

(1) Structure de la tête : conception hexagonale interne et fraisée

①Hexagonal interne : au centre de la tête se trouve une rainure hexagonale interne, qui peut être installée et démontée à l'aide d'une clé hexagonale standard.

②Conception à tête coulée : après l'installation, le bouchon peut être entièrement immergé dans la surface de l'équipement, conservant un aspect général lisse et empêchant les parties exposées d'être endommagées ou desserrées en raison de collisions accidentelles.

（2）Structure du filetage : filetage conique

1. Norme de filetage : la douille à filetage hexagonal interne du bouchon de tuyau mâle adopte la norme internationalement reconnue NPT (angle de dent de 60°) du système américain ou la norme BSP/PT (angle de dent de 55°) du système britannique pour les filetages de tuyaux coniques.

2. Cône de filetage : la caractéristique principale est un filetage conique 1:16.

3. Précision du traitement : les filetages de la douille filetée hexagonale interne du bouchon de tuyau mâle ont été fabriqués avec précision et sont également soumis à un contrôle de tolérance strict pour garantir un ajustement parfait avec l'interface.

4. Bague d'étanchéité intégrée : une bague d'étanchéité ED sera intégrée au bas du filetage. Cette conception intégrée améliore encore l'effet d'étanchéité et convient aux systèmes extrêmement

exigences de haute précision.

（3）Principe d'étanchéité

1. Étanchéité métal sur métal : lorsque les tuyaux coniques internes et externes avec filetage sont vissés, les surfaces coniques intérieures et extérieures subiront une légère déformation métallique et adhéreront étroitement les unes aux autres, formant un joint métal sur métal complet.

2. Étanchéité auxiliaire : pour obtenir le meilleur effet d'étanchéité, les filetages NPT nécessitent généralement l'application d'un agent antiadhésif ou l'enroulement d'un ruban d'étanchéité (joint) sur la surface du filetage avant l'installation.

3. Résistance à haute pression : cette structure d'étanchéité métal sur métal robuste est principalement utilisée dans les domaines où une pression extrêmement élevée est requise.

Questions et réponses

(1) Fournissez-vous un tableau de spécifications de couple avec chaque commande ?

Oui, l'envoi fournira un tableau de recommandations de couple d'installation. Il peut également être imprimé sur l'emballage du produit et envoyé en version électronique.

(2) Ces bouchons de tuyau mâles à filetage hexagonal interne peuvent-ils être utilisés dans des environnements à fortes vibrations ?

Bien sûr, mais il est recommandé d'utiliser un adhésif de verrouillage fileté (tel que Loctite 243/262) pour l'installation, ce qui offrira un meilleur effet anti-desserrage dans les environnements à fortes vibrations.
