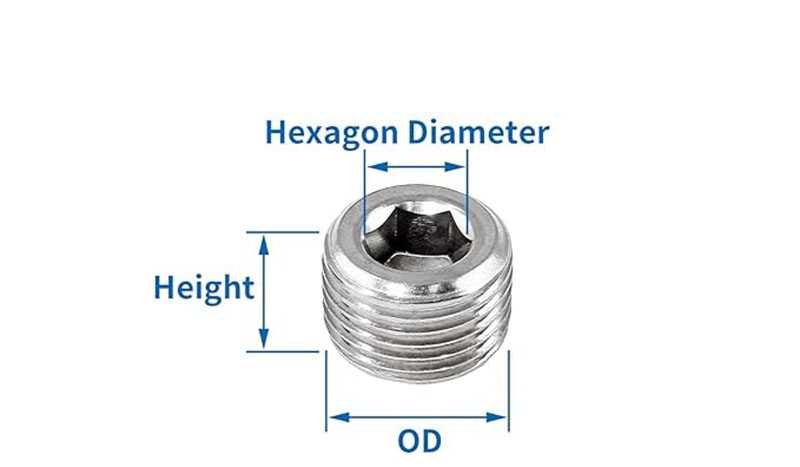

Bouchon de tuyau mâle à filetage hexagonal interne, bouchon mâle

2. Système hydraulique et bouchon de tuyau mâle à filetage hexagonal interne, bouchon mâle

Dans le système hydraulique, la fonction du bouchon mâle à filetage hexagonal interne mâle est assez simple : bloquer les ports d'huile hydraulique qui ne sont pas utilisés pour le moment ou qui pourraient être utilisés à l'avenir, empêchant l'huile de s'échapper et empêchant la saleté de pénétrer.

【1】Dans quelles parties du système hydraulique sera-t-il utilisé ?

(1) Bloc de vannes hydrauliques : sur le bloc de vannes, il existe de nombreux canaux d'huile usinés. Certains d'entre eux sont des trous de traitement, tandis que d'autres sont des ports de mesure de pression de secours ou des interfaces pour connecter des conduites d'huile.

(2) Station de pompage hydraulique : l'interface de rechange sur le couvercle du réservoir d'huile ou l'orifice d'inspection sur le corps de la pompe.

(3) Cylindre hydraulique : l'orifice d'échappement et l'orifice d'huile tampon sur le baril du cylindre doivent être scellés avec un bouchon de tuyau mâle à filetage hexagonal interne mâle lorsqu'il n'est pas utilisé.

(4) Système hydraulique des machines de construction : canalisations hydrauliques pour excavatrices, chargeuses et chariots élévateurs, qui doivent être démontées et remontées fréquemment pendant la maintenance ou le débogage.

(5) Point de test hydraulique : l'endroit où le manomètre est temporairement connecté. Après avoir mesuré la pression, retirez la tête de jauge et vissez immédiatement le bouchon pour protéger l'interface.

【2】Pourquoi utiliser ce type de vis hexagonale interne au lieu de la vis hexagonale externe ?

(1) L'espace est limité : les ports d'huile sur le bloc de vannes hydrauliques et le cylindre d'huile sont souvent situés dans des coins difficiles d'accès, et la clé à douille ne peut pas y entrer. L'écrou hexagonal interne ne nécessite qu'une petite clé, ce qui est beaucoup plus pratique.

(2) La tête ne dépasse pas : dans certaines zones, les ports d'huile sont encastrés. Les écrous hexagonaux dépasseront et pourraient gêner les opérations ultérieures. Les écrous hexagonaux internes peuvent être entièrement enfoncés, avec une surface lisse.

【3】Quelles sont les exigences spécifiques pour le bouchon mâle à filetage hexagonal interne mâle dans le système hydraulique ?

(1) Résistant aux hautes pressions : le système hydraulique peut générer des pressions de 200 à 300 bars, voire plus. Le filetage conique NPT combiné au ruban adhésif ou au produit d'étanchéité pour filetage peut résister à une telle pression.

(2) Aucune fuite d'huile : lors de l'installation, assurez-vous d'envelopper hermétiquement le ruban de matière première (3 à 6 couches) ou d'utiliser un produit d'étanchéité liquide pour filetage.

(3) Performances anti-vibrations : les machines de construction sont souvent exposées à des vibrations à haute fréquence. Les filetages coniques ordinaires peuvent se desserrer. Généralement, il est recommandé d'appliquer un adhésif frein-filet sur les filetages du bouchon mâle à filetage hexagonal interne mâle pour éviter le desserrage.
