Prise hexagonale interne mâle BSPT

Lorsque vous utilisez la fiche hexagonale interne mâle BSPT de l'inventaire Xiaoguo®, elles peuvent être réutilisées. Cependant, vous devez réemballer le ruban ou y appliquer un scellant avant de pouvoir le réutiliser, réduisant ainsi le coût des achats répétés.

envoyer une demande

Description du produit

La structure du connecteur hexagonal interne mâle BSPT est très robuste, elle n'est donc pas compliquée à utiliser. Il reste cependant quelques points qui nécessitent une attention particulière.

【1】Préparation avant l'installation

(1) Choisissez la bonne taille : assurez-vous que l'interface est un filetage NPT.

(2) Vérifiez les filetages : observez s'il y a des bavures ou des rayures sur les filetages du bouchon hexagonal interne mâle BSPT, et assurez-vous également que les filetages internes de l'interface sont propres, sans limaille de fer ni restes d'ancien ruban adhésif.

(3) Préparez le ruban d'étanchéité ou le mastic : bien que les filetages coniques NPT aient leur propre propriété d'auto-étanchéité, pour garantir l'absence de fuite d'huile ou de fuite d'air, il est fortement recommandé d'envelopper le ruban d'étanchéité ou d'appliquer le mastic fileté liquide.

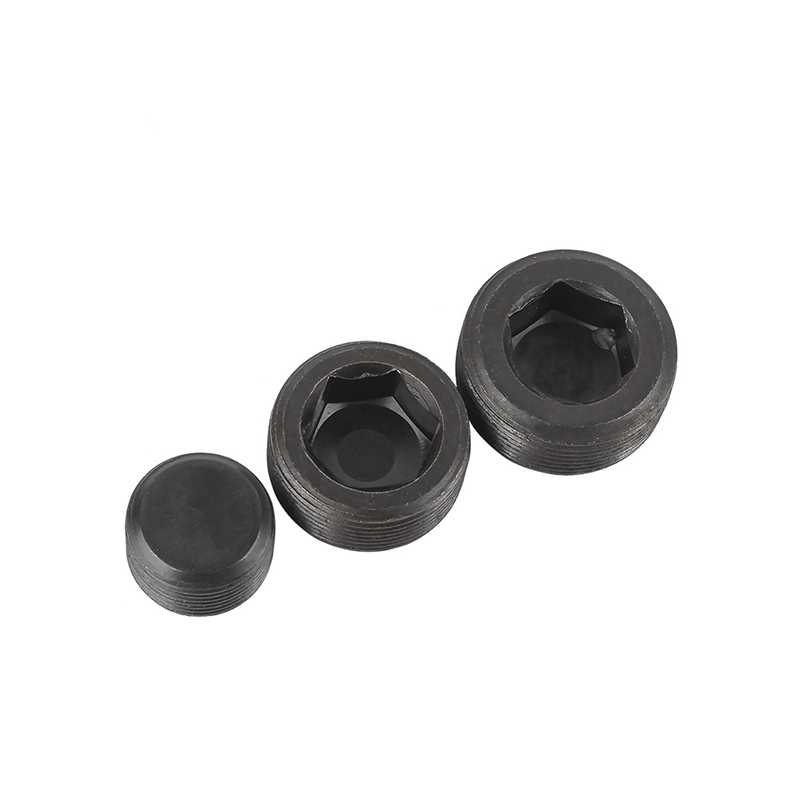

BSPT Male Internal Hex Plug

【2】Enroulez le ruban de matière première

(1) Sens : enrouler dans le sens des aiguilles d'une montre depuis la queue filetée (l'extrémité proche de la tête hexagonale) vers l'extrémité filetée.

(2) Nombre de tours : généralement, enroulez 3 à 6 fois.

(3) Ne couvrez pas la première dent : laissez les 1 à 2 premières dents tout à l'avant du filetage non sécurisées. Cela peut empêcher les débris du ruban adhésif de tomber dans le système.

【3】Étapes de serrage

(1) Pré-serrez à la main : tout d'abord, insérez le bouchon hexagonal interne mâle BSPT dans le trou à la main. Assurez-vous simplement qu'il s'insère sans problème et que les fils sont correctement alignés.

(2) Serrez avec une clé hexagonale interne : trouvez une clé hexagonale interne de la taille appropriée (les côtés de l'hexagone doivent correspondre), insérez-la dans le trou hexagonal et commencez à serrer.

（3）Combien de tours ? Après avoir serré manuellement jusqu'au bout, continuez à utiliser une clé pour serrer environ 1,5 à 3 tours (environ). (Le NPT est un filetage conique. Il n'est pas nécessaire d'appuyer fermement la bague d'étanchéité contre la face d'extrémité. Serrez simplement un peu plus lorsque vous sentez une résistance évidente.)

（4）Référence de couple

Spécification NPT	Couple (N·m)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】Inspection post-installation

Une fois l'installation terminée, appliquez une pression sur le système et observez s'il y a une fuite autour du bouchon hexagonal interne mâle BSPT.

S'il y a une légère fuite, vous pouvez essayer de le serrer encore d'1/4 de tour.

Si les fuites persistent, retirez la pièce et inspectez les filetages et le ruban d'étanchéité. Ré-enroulez la bande, puis réinstallez-la.

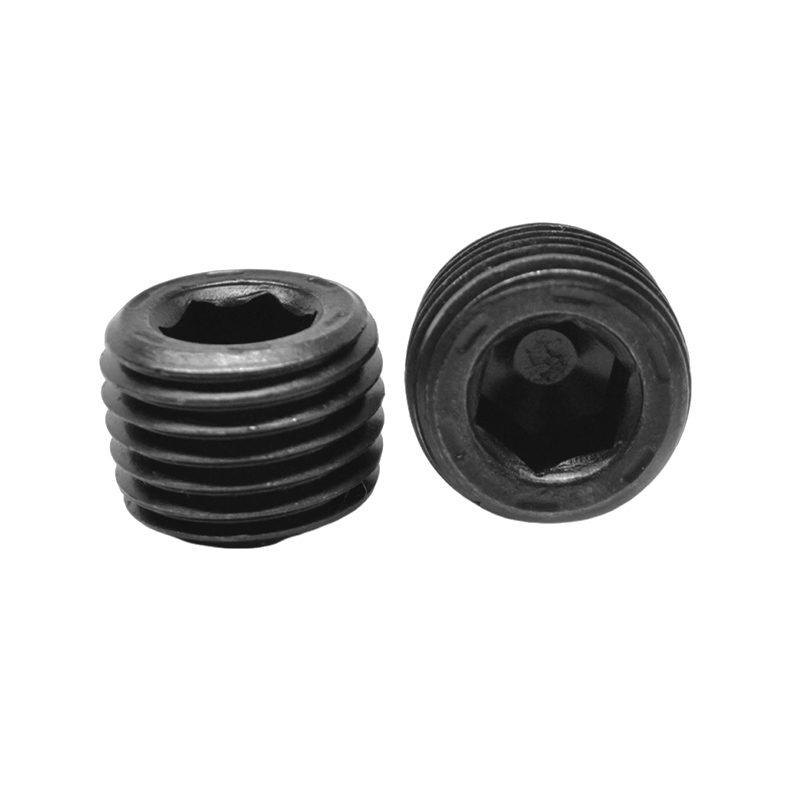

BSPT Male Internal Hex Plug

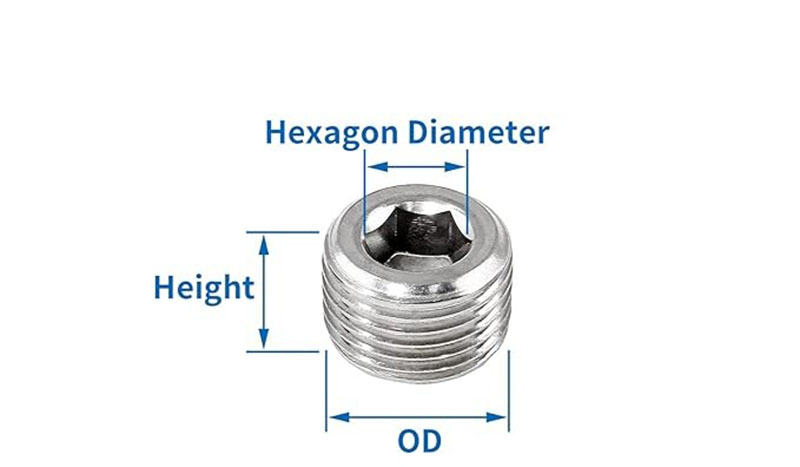

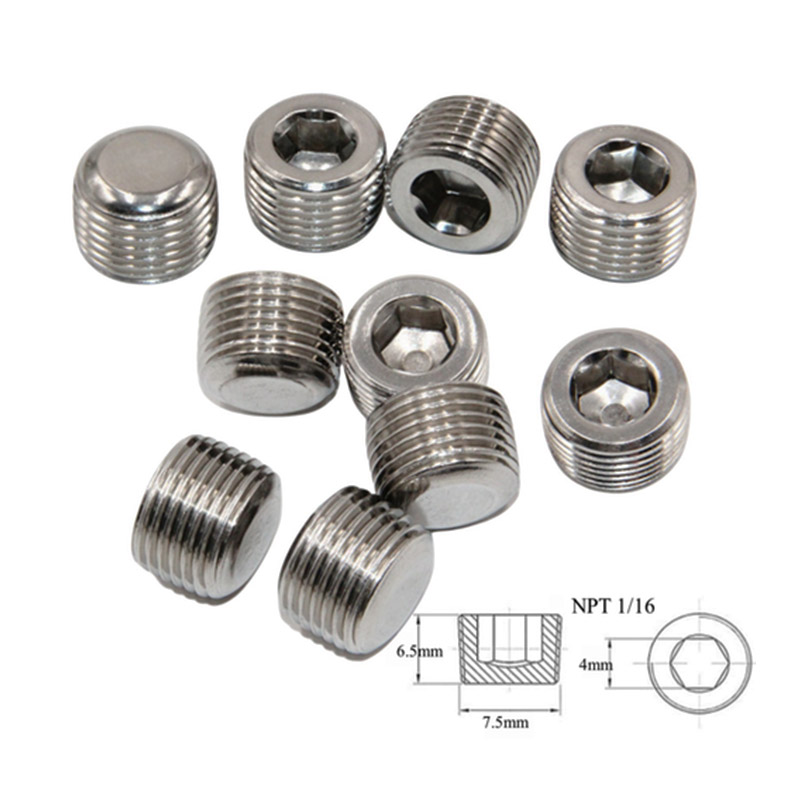

Fil	OD (pouces)	Diamètre extérieur (mm)	Hauteur	Diamètre de l'hexagone
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000mm	0,39"/10 mm	0,23"/6 mm
TNP 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500mm	0,59"/15 mm	0,39"/10 mm
