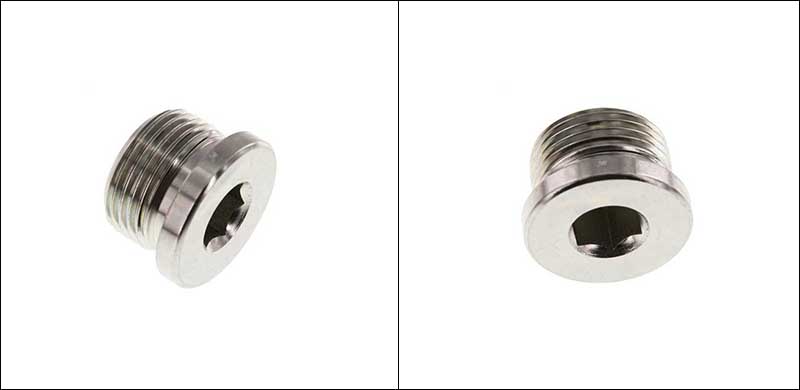

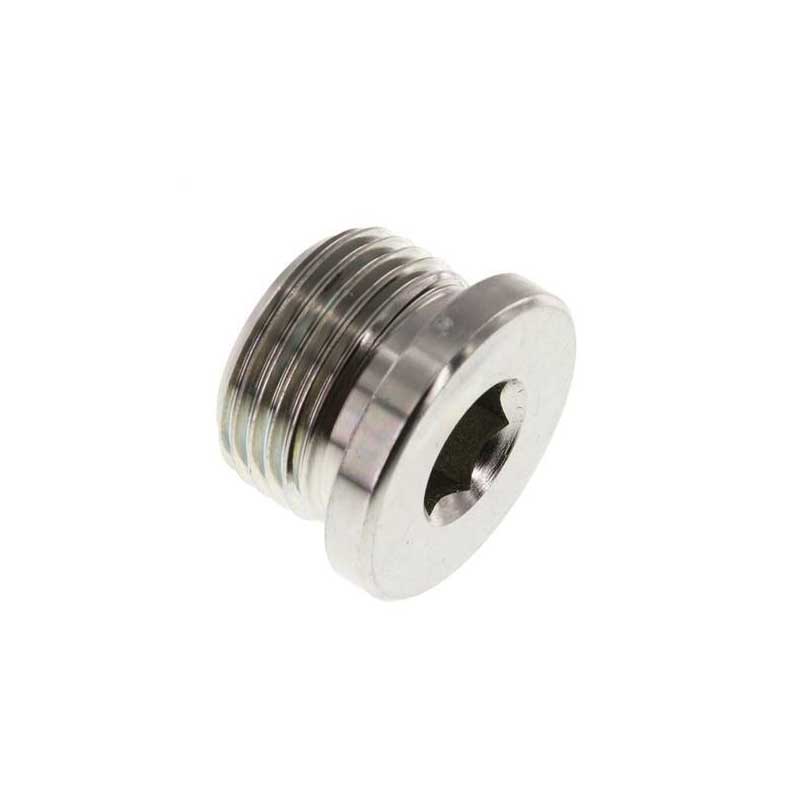

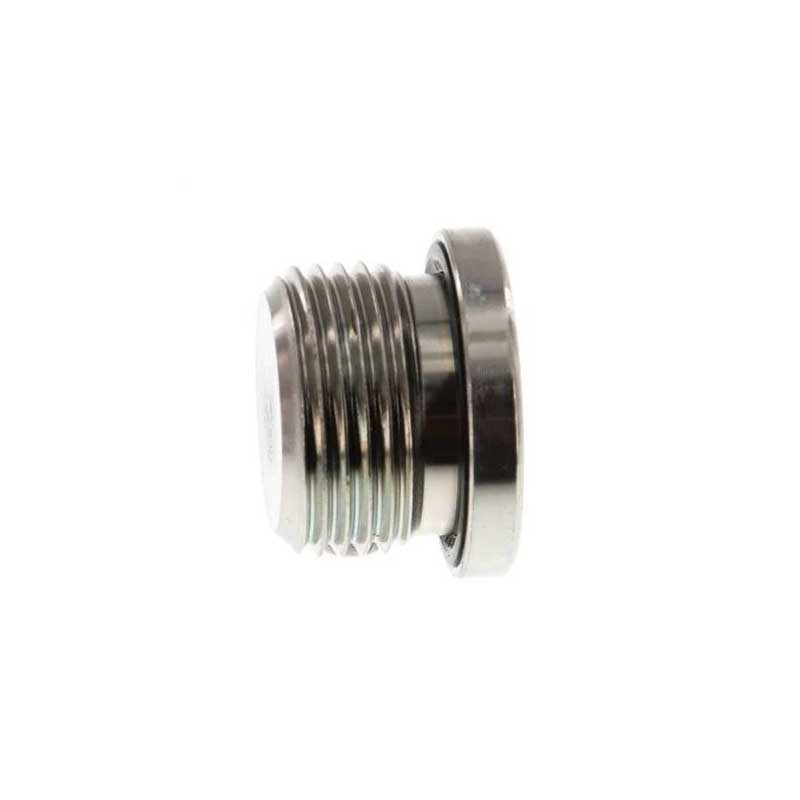

Bouchon hydraulique hexagonal creux à joint captif mâle BSP

Le bouchon hydraulique hexagonal creux à joint captif mâle BSP de l'inventaire de Chine XiaoGuo® est fabriqué dans un matériau à haute résistance et possède une structure robuste. Il peut être installé et démonté plusieurs fois dans des conditions normales sans causer de dommages, et peut être recyclé, réduisant ainsi les déchets.

Modèle:IS09974-2Type E

envoyer une demande

Description du produit

Les spécifications communes du bouchon hydraulique hexagonal creux à joint captif mâle BSP de G1/8 pouces à G3 pouces. Différents produits peuvent présenter de légères variations dans leurs dimensions spécifiques. Voici quelques exemples de tailles typiques pour votre référence :

Numéro de modèle	Spécification du fil	Un (mm)	L (mm)	S1 (côtés hexagonaux opposés, mm)
Eaton (1B-04-06(2WD)Z)	Phoque captif mâle BSP	-	36.5	22
ÉMYTE (1B-02WD)	G1/8"X28	10	25.5	14
LY-NB (4B-04WD)	G1/4"X19	12	19.6	19

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Étapes d'installation

La clé de l'installation du bouchon hydraulique hexagonal creux à joint captif mâle BSP est le « contrôle précis du couple » et la « protection de l'élément d'étanchéité ». L'ensemble du processus peut être divisé en trois étapes.

【1】Préparation avant l'installation

(1) Nettoyage et inspection : nettoyez soigneusement les ports hydrauliques et les filetages du bouchon hydraulique hexagonal creux à joint captif mâle BSP, en éliminant les taches d'huile, la limaille de fer et autres impuretés. Vérifiez également si la bague d'étanchéité anti-détachement du bouchon à vis est vieillie, rayée ou déformée.

(2) Interdire l’enroulement des courroies de matières premières : n’enroulez aucune courroie de matières premières et n’appliquez pas de produit d’étanchéité sur les fils.

【2】La procédure d'installation correcte

(1) Pré-serrage manuel : alignez le bouchon hydraulique hexagonal creux à joint captif mâle BSP avec le port hydraulique et insérez-le, en vous assurant que les filetages sont corrects et qu'il n'y a pas de résistance. Serrez-le à la main jusqu'à ce qu'il ne puisse plus être serré.

(2) Serrage par clé dynamométrique : utilisez une clé hexagonale interne et assurez-vous d'utiliser une clé dynamométrique pour le serrage final. Il s’agit de l’étape la plus cruciale pour prévenir les fuites.

(3) Critère de jugement : serrer jusqu'à ce que la bague d'étanchéité soit en parfait contact avec la surface plane du port.

【3】Valeur de référence de couple

Veuillez vous référer à la plage de couple générale suivante pour les filetages droits BSP (unité : N·m) :

Spécification du fil (taille)	Plage de couple recommandée (N·m)
G1/8"	14,0 - 16,0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】Inspection et tests finaux

Une fois l'installation terminée, un test d'étanchéité doit être effectué une fois le système mis sous pression. Utilisez un mouchoir pour essuyer autour du bouchon à vis et vérifiez s'il y a des taches d'huile. Si une fuite est détectée, ne la resserrez pas. Retirez-le plutôt pour inspecter le joint et les filetages. Si nécessaire, remplacez-les.
