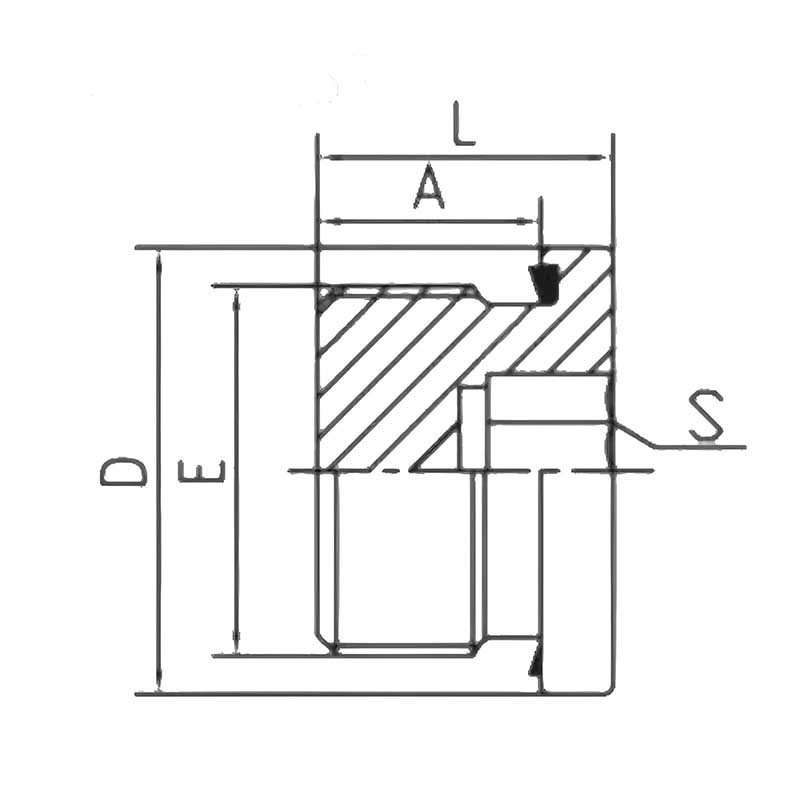

Bouchon creux à joint captif mâle BSP

Le bouchon creux à joint captif mâle BSP est un composant hydraulique très sophistiqué. Sa structure se compose des composants clés suivants, et chaque pièce fonctionne ensemble pour garantir ses performances d'étanchéité et sa fiabilité.

（1）Corps de fiche

Il s’agit du corps principal de toute la structure, servant de base à l’installation et à la pression. Il est généralement fabriqué à partir de matériaux durables tels que l'acier au carbone, l'acier inoxydable ou le laiton. Le type de filetage est généralement BSPP (British Standard Parallel Pipe Thread) ou BSPT (British Standard Conical Pipe Thread).

(2) Bague d'étanchéité anti-détachement

Il s'agit de la technologie de base de ce produit, également connue sous le nom de « composant d'étanchéité anti-perte ». Il intègre et fixe à l'avance divers éléments d'étanchéité tels que des joints toriques et des joints composites sur le bouchon à vis. Cette conception empêche efficacement la perte, le mauvais alignement ou l'endommagement de la bague d'étanchéité en raison de la compression lors de l'utilisation ou du démontage, garantissant ainsi des performances d'étanchéité constantes.

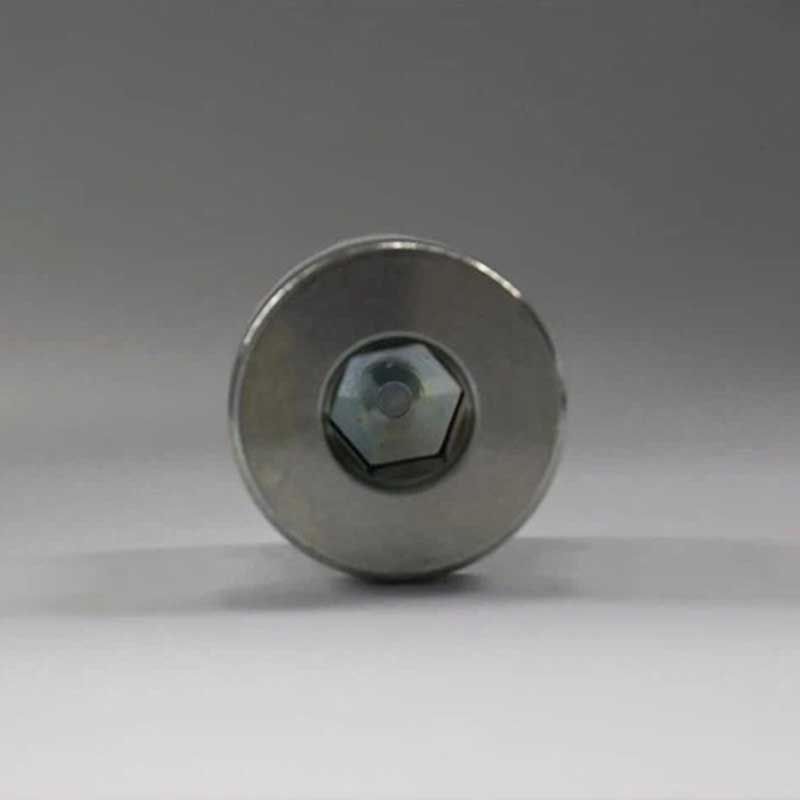

(3) Emplacement pour lecteur hexagonal

Situé en tête du bouchon creux à joint captif mâle BSP, il permet d'insérer une clé hexagonale pour l'installation et le démontage. Cette conception permet un fonctionnement même dans des espaces compacts.

(4) Filetage externe BSP

Le filetage est un filetage standard britannique (BSP), utilisé pour s'adapter avec précision au filetage interne de l'orifice hydraulique. Selon la norme, il peut s'agir de BSPP (filetage parallèle) ou de BSPT (filetage conique).

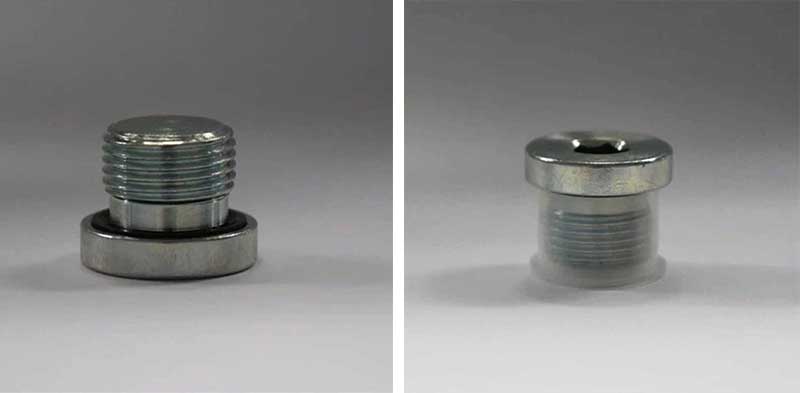

(5) Accessoires non métalliques en option

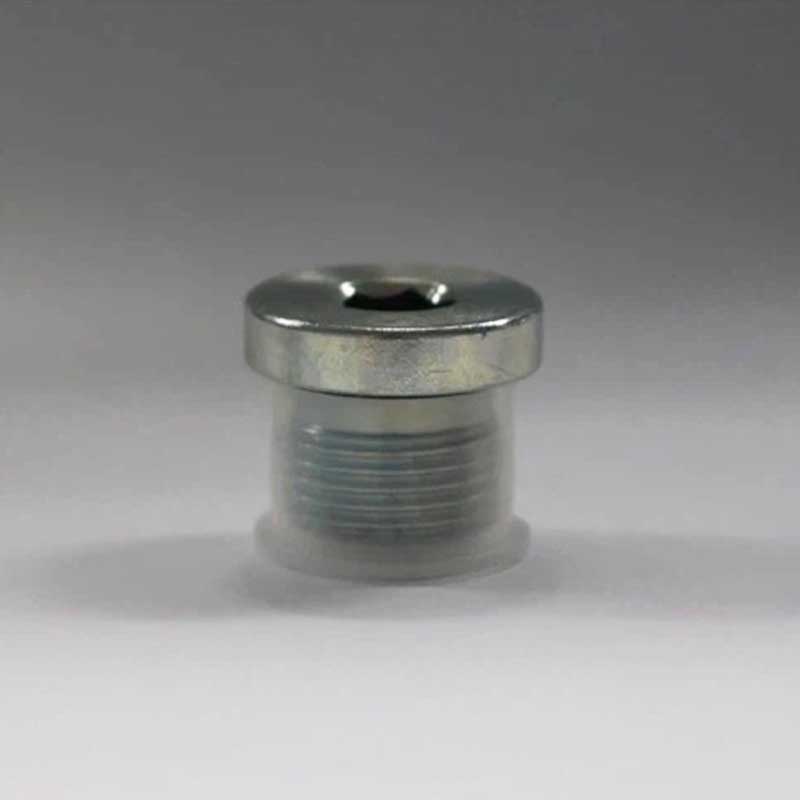

De nombreux fabricants fournissent des couvercles de protection en plastique pour les pièces filetées lors de l'expédition des produits, afin d'éviter tout dommage physique ou contamination pendant le transport et le stockage.

Principales caractéristiques de conception

Les deux mécanismes d'étanchéité du bouchon creux à joint captif mâle BSP sont devenus ses principales caractéristiques de conception. Ces deux mécanismes d'étanchéité garantissent que l'écrou peut maximiser sa fonctionnalité pendant son utilisation.

【1】Mécanisme d'étanchéité anti-détachement

(1) Limite physique : la bague d'étanchéité (telle qu'un joint torique) est insérée dans une rainure annulaire spécialement conçue avec précision à l'extrémité du bouchon creux à joint captif mâle BSP ou sur l'épaule de l'arbre. Cela fixe non seulement solidement la bague d'étanchéité, mais lui permet également de générer la compression nécessaire pour former une étanchéité efficace.

(2) Structure composite : pour certains joints d'étanchéité composites, le cadre métallique peut être combiné mécaniquement avec le corps de la vis pour garantir que le joint reste dans la bonne position à tout moment.

【2】Type de filetage BSP

（1）BSPP (filetage G) : il s'agit d'un filetage dont le filetage lui-même est parallèle et n'a pas de capacité d'étanchéité. Il doit s’appuyer sur l’étanchéité de l’extrémité pour obtenir l’étanchéité.

（2）BSPT (filetage R) : il s'agit d'un filetage conique. Son principe d'étanchéité est obtenu grâce à l'engagement serré des filetages coniques intérieur et extérieur pour obtenir une étanchéité métal sur métal.
