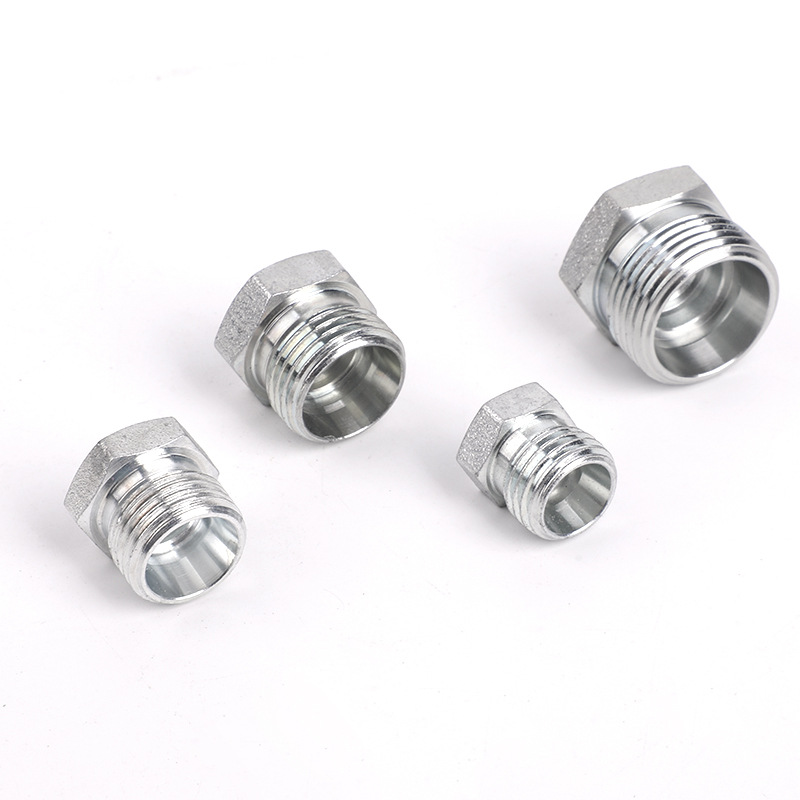

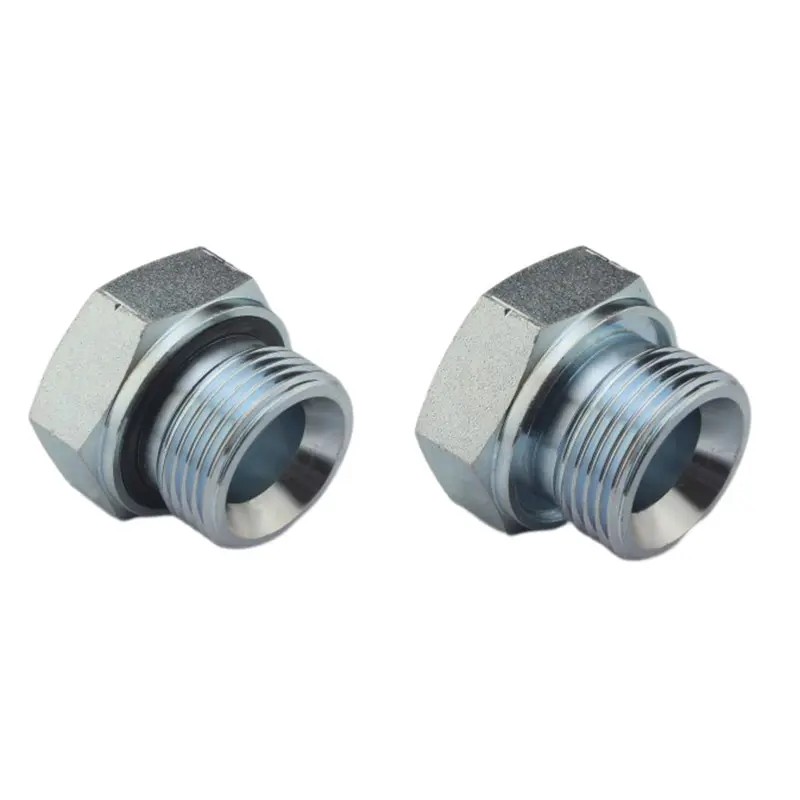

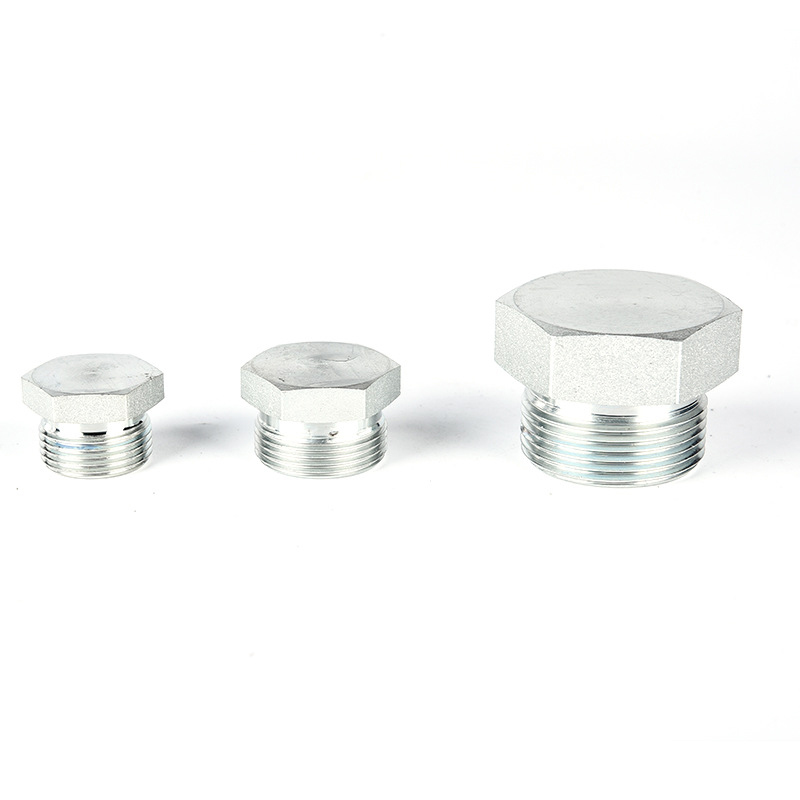

Raccord de tuyau hydraulique à bouchon à joint captif mâle BSP

Le matériau du raccord de tuyau hydraulique à bouchon à joint captif mâle BSP est principalement composé de deux parties : le corps du bouchon et la bague d'étanchéité.

【1】Le matériau du corps du bouchon à vis

（1）Acier au carbone

Le plus couramment utilisé, avec une résistance élevée et un prix raisonnable. La surface est généralement traitée avec un zingage ou un nickelage pour éviter la rouille.

Environnement de travail : Systèmes hydrauliques généraux, engins de chantier, équipements industriels.

(2)Acier inoxydable 304 / 316L

Résistant à la corrosion, ne rouille pas. Le 316L est plus résistant aux brouillards salins et aux produits chimiques que le 304.

Environnement de travail : Environnement marin, industrie chimique, alimentation et médecine, lieux extérieurs humides.

（3）Laiton

Résistant à l’eau et à l’air, mais avec une résistance inférieure à celle de l’acier.

Environnement de travail : systèmes d'eau, pneumatique basse pression, circuits de refroidissement.

【2】 Sceau captif

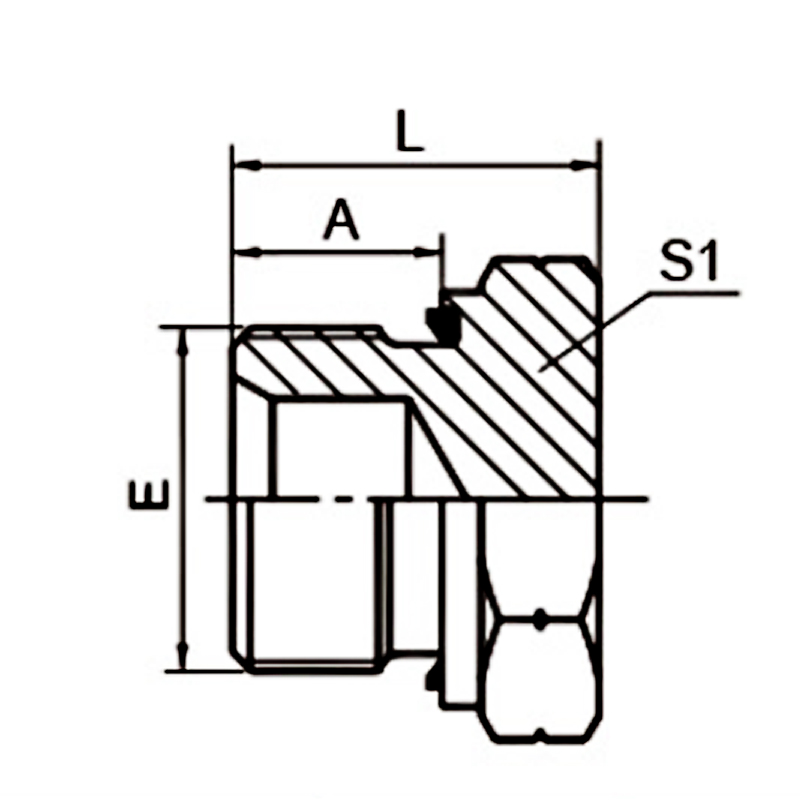

La bague d'étanchéité est un joint torique fixé dans la rainure sur la face d'extrémité du raccord de tuyau hydraulique à bouchon à joint captif mâle BSP. Les matériaux couramment utilisés sont :

（1）NBR

Température de fonctionnement : -40°C ~ +120°C

Caractéristiques : Le plus polyvalent, résistant à l’huile minérale et à l’huile hydraulique et à faible prix.

（2）FKM

Température de fonctionnement : -15°C ~ +200°C

Caractéristiques : Résistant aux températures élevées, résistant aux produits chimiques, résistant au vieillissement, avec un prix légèrement plus élevé.

Comment choisir le matériel ?

Lors du choix du matériau pour le raccord de tuyau hydraulique à bouchon à joint captif mâle BSP, quatre facteurs doivent être pris en compte : le fluide de travail, la température, la corrosivité environnementale et la pression.

（1）Support de travail

Par exemple, l’huile hydraulique minérale et l’huile lubrifiante. Le matériau est sélectionné comme acier au carbone avec galvanisation et est combiné avec des bagues d'étanchéité NBR.

S'il s'agit d'eau ou d'air à basse pression, le laiton ou l'acier inoxydable 304 conviennent, ainsi que les bagues d'étanchéité en NBR.

（2）Température

La température de travail varie de -40°C à +120°C. La bague d'étanchéité NBR est universelle et relativement peu coûteuse.

Si la température de fonctionnement est comprise entre -15°C et +200°C, la bague d'étanchéité FKM est plus résistante aux températures élevées, mais elle est plus coûteuse.

Lorsque la température de fonctionnement dépasse 200 °C, des joints spéciaux pour raccords de tuyaux hydrauliques à bouchon captif mâle BSP (tels que des joints en silicone ou en métal) doivent être utilisés.

（3）Environnement opérationnel

Pour les environnements intérieurs et secs, choisissez l’acier au carbone avec galvanisation. Pour des conditions extérieures humides, la surface de l'acier au carbone peut être recouverte de zinc jaune, de zinc noir ou de nickel.

Dans les environnements à forte embruns salins et côtiers, l’acier inoxydable est un choix plus approprié.

（4）Pression

Système hydraulique standard (≤ 250 bar) : Acier au carbone, acier inoxydable, laiton

Haute pression (350 - 400 bar) : Acier au carbone ou acier inoxydable, mais le laiton ne convient pas.

Ultra-haute pression (630 bar) : Doit être en acier au carbone à haute résistance
