Prise de tuyau à filetage hexagonal interne mâle NPT

Les prises de tuyau à filetage hexagonal interne mâle NPT NPT de Xiaoguo® sont de forme hexagonale interne. Sur le chantier, ils peuvent être installés et démontés simplement à l'aide d'une clé hexagonale interne ordinaire, ce qui les rend parfaitement adaptés aux environnements de travail avec un espace limité.

envoyer une demande

Description du produit

La douille de bouchon de tuyau à filetage hexagonal interne mâle NPT est un bouchon métallique avec des filetages de tuyau coniques standard américain NPT (National Pipe Thread) sur sa surface extérieure. Il possède une rainure hexagonale interne sur sa tête et est spécialement conçu pour l'étanchéité permanente ou à long terme de l'interface du tuyau.

NPT Male Internal Hex Thread Pipe Plug Socket

Fonctionnalité principale

（1） NPT mâle

Grâce à un angle de dent de 60 degrés et un cône de tuyau de 1:16, une force d'étanchéité mécanique est fournie. Pendant l'opération de serrage, le filetage de la douille de bouchon de tuyau à filetage hexagonal interne mâle NPT se déformera légèrement pour combler l'espace. Généralement, nous vous recommandons d'utiliser du produit d'étanchéité pour filetage ou du ruban adhésif lors de son utilisation.

（2）Hexagonal interne

La conception hexagonale interne fraisée permet à la surface de la prise de tuyau à filetage hexagonal interne mâle NPT d'être alignée avec le plan d'installation, économisant ainsi de l'espace. Pendant le fonctionnement, la tête hexagonale interne est moins susceptible de glisser lors de l'installation, ce qui la rend beaucoup plus pratique à utiliser dans des espaces étroits tels que les systèmes hydrauliques et les véhicules d'ingénierie.

（3）Matériau

Acier inoxydable (304/316) : Excellentes propriétés antirouille, adaptées aux environnements humides tels que ceux des industries chimique, alimentaire et maritime.

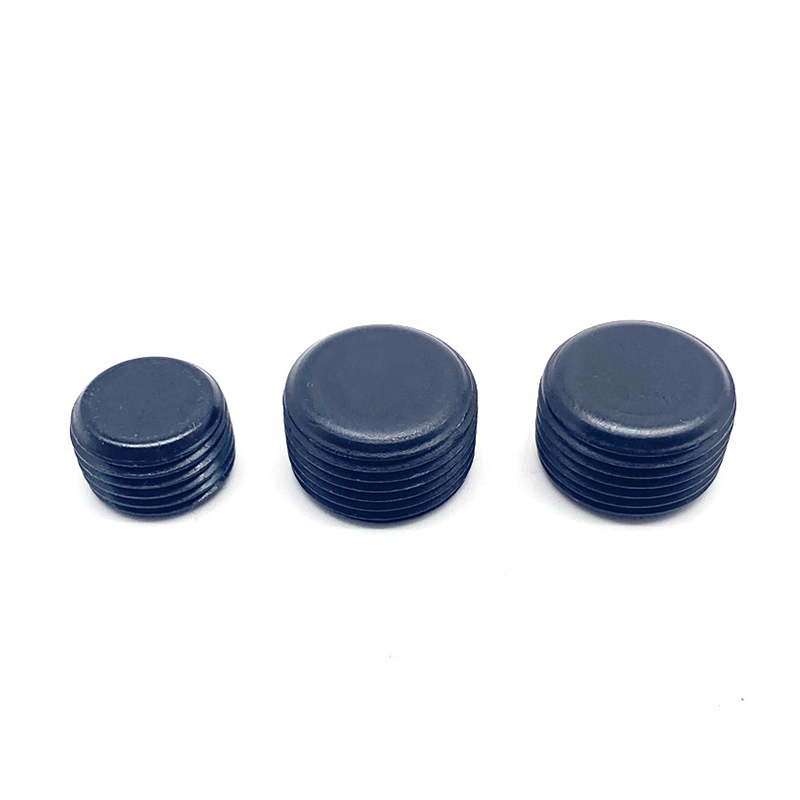

Acier au carbone : Il est relativement rentable et possède une résistance élevée. Sa surface est généralement galvanisée ou noircie pour éviter la rouille.

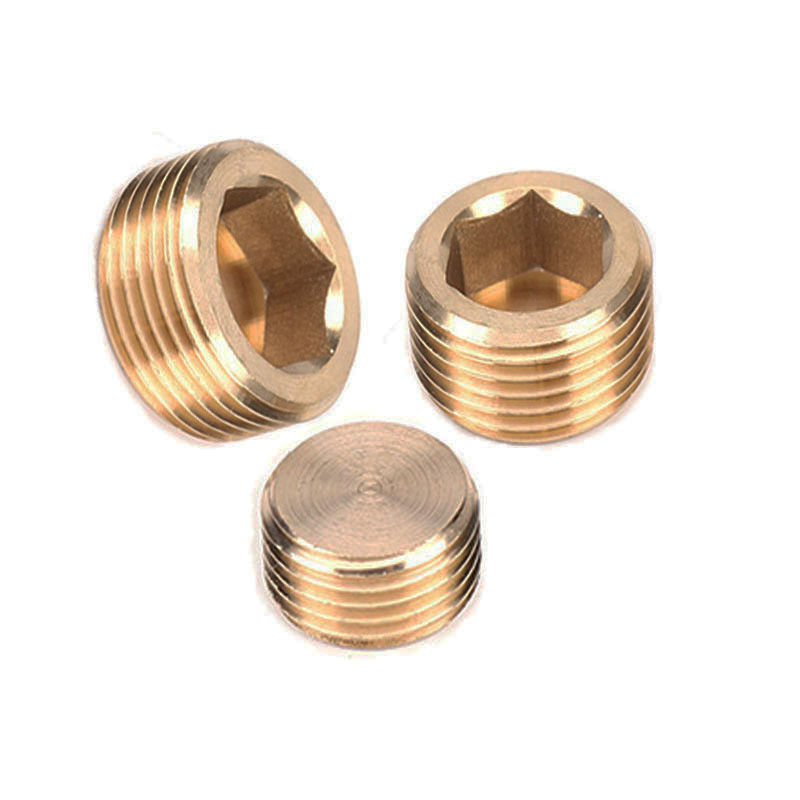

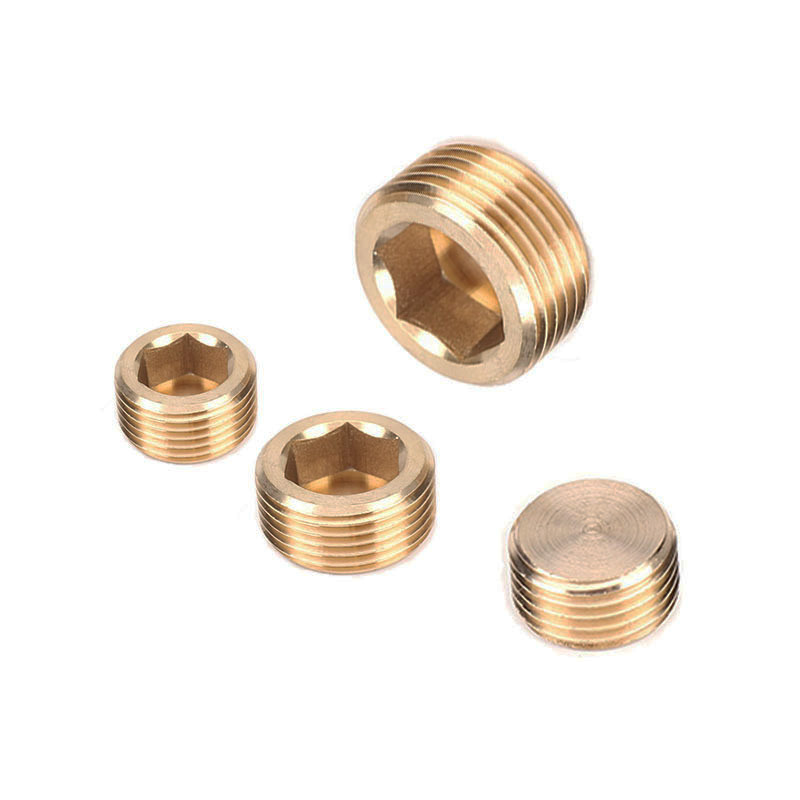

Bronze : Il résiste à la corrosion et ne produit pas d’étincelles. Il est couramment utilisé dans les systèmes pneumatiques et les conduites d’eau.

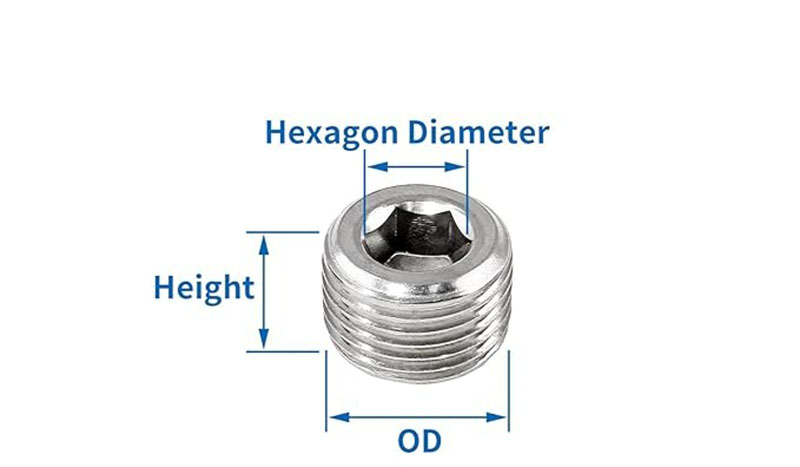

< style="text-align:center;"> NPT Male Internal Hex Thread Pipe Plug Socket

Fil	OD (pouces)	Diamètre extérieur (mm)	Hauteur	Diamètre de l'hexagone
NPT1/8	13/32≈3/8	10,287 mm	0,31"/8 mm	0,19"/5 mm
NPT1/4	33/64≈1/2	13.000mm	0,39"/10 mm	0,23"/6 mm
TNP 3/8	43/64≈5/8	17,145 mm	0,43"/11 mm	0,31"/8 mm
NPT1/2	27/32≈3/4	20.500mm	0,59"/15 mm	0,39"/10 mm

FAQ

(1) À quelles normes cette prise de tuyau à filetage hexagonal interne mâle NPT est-elle conforme ?

Produit en stricte conformité avec la norme ASME/ANSI B1.20.1, la précision du filetage et les dimensions répondent aux exigences du filetage conique standard américain NPT.

（2）Quelles tailles de filetage sont disponibles ?

Les spécifications courantes vont de 1/8″ NPT à 2″ NPT. Des tailles personnalisées non standard ou des emplacements spéciaux peuvent également être fournis.

（3）Quelle est la plage de température ?

Le matériau du corps (acier au carbone / acier inoxydable) peut résister à des températures allant de -40°C à +150°C. Lorsqu'il est combiné avec du ruban PTFE ou un mastic haute température, il peut être étendu de -54°C à +250°C.
