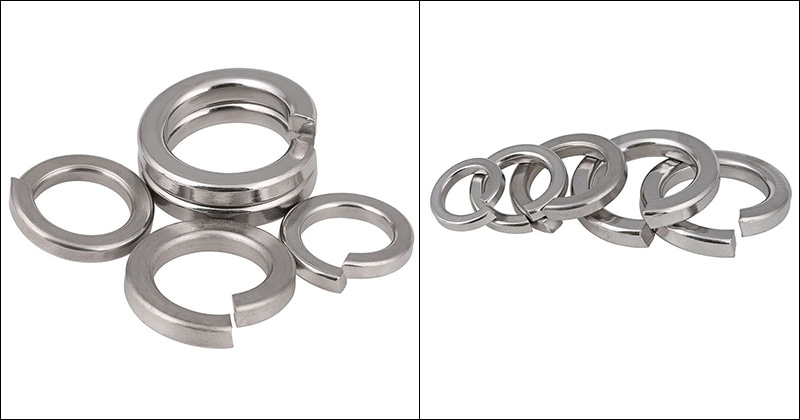

Rondelle de blocage du collier

Par rapport à d'autres types de pièces anti-desserrage, les rondelles de blocage à collier produites par Xiaoguo® Factory ont une épaisseur plus fine. Lorsqu'ils sont utilisés, ils économisent plus d'espace et occupent moins d'espace, ce qui les rend adaptés aux structures compactes.

envoyer une demande

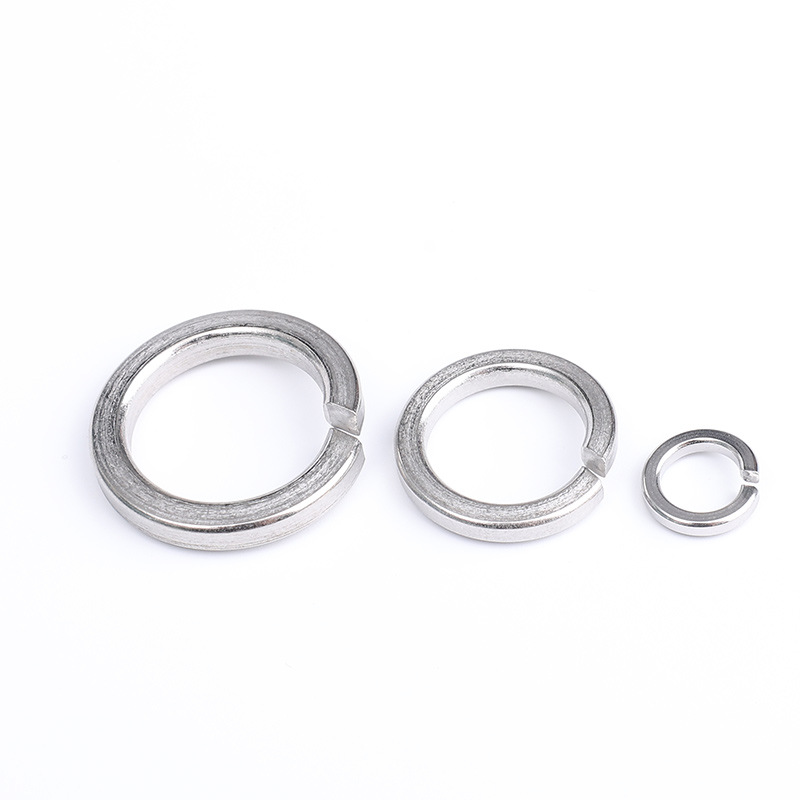

Description du produit

La raison pour laquelle la rondelle de blocage à collier peut économiser de l'espace sans sacrifier l'effet de verrouillage réside dans la séparation précise de son épaisseur et de son diamètre extérieur de sa fonction : le diamètre extérieur est réduit pour faciliter l'installation dans des espaces étroits, tandis que l'épaisseur est rendue plus épaisse pour compenser physiquement la perte possible de force de verrouillage après la réduction du diamètre extérieur.

La raison principale : un diamètre extérieur fin ne signifie pas une forme complètement fine ; il s'agit plutôt d'une configuration « à noyau épais et à bords fins ».

(1) diamètre extérieur (OD) : plus petit

Installez-le en toute sécurité dans les trous borgnes, au bout des vis hexagonales internes ou dans les zones confinées entourées d'autres composants.

(2) Épaisseur : plus épais

Compensez la perte éventuelle d'élasticité du ressort due à la réduction du diamètre extérieur de la rondelle de blocage du collier, assurez-vous qu'elle peut supporter la surface d'installation et garantissez que la force de verrouillage n'est pas réduite.

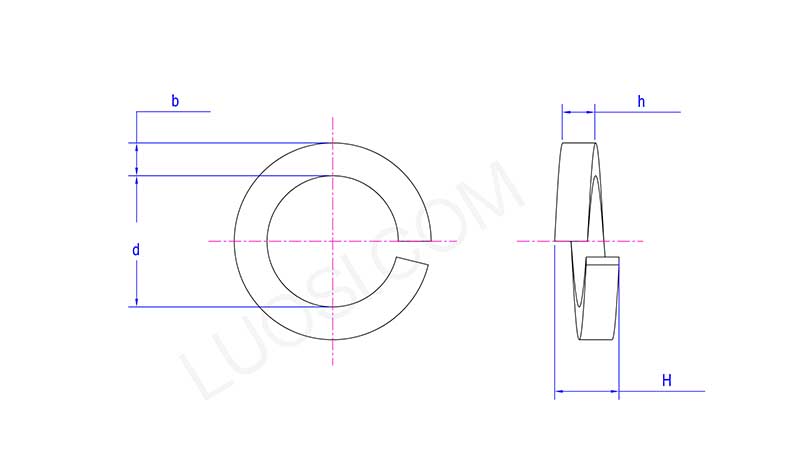

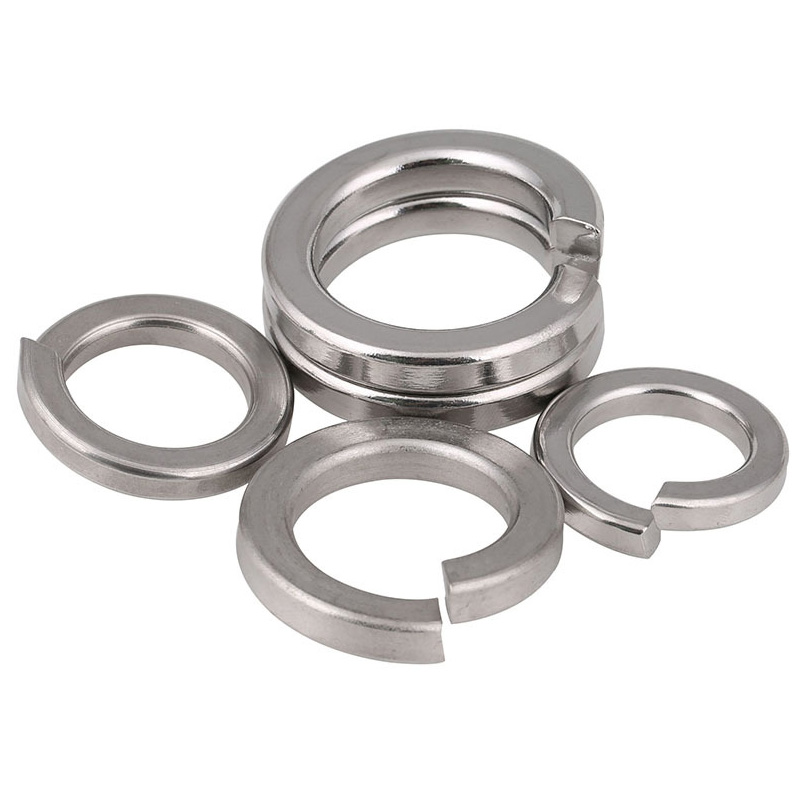

Collar Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
j min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
j max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
bmin	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Hmax	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Scénarios d'application typiques pour gagner de la place

La fixation à rondelle de blocage à collier est principalement utilisée dans les situations où un anti-desserrage à haute résistance est requis dans des espaces confinés, en particulier lorsqu'elle est utilisée avec des vis à tête creuse.

（1）Automobiles et voitures de course

Utilisé dans des espaces compacts très fiables tels que les moteurs, les suspensions, les groupes motopropulseurs, etc., tout en réduisant le poids et en garantissant la sécurité.

（2）Aérospatiale et militaire

Utilisé dans les moteurs d'avion, les cockpits et autres occasions où le poids et l'espace sont très limités. La rondelle de blocage à collier est souvent utilisée dans l'assemblage de moteurs, de fuselages et de trains d'atterrissage pour garantir la fiabilité dans des conditions extrêmes. De plus, ce type de rondelle est également fréquemment utilisé dans de multiples applications de fixation sur des véhicules militaires, des hélicoptères et des avions de combat.

(3) Machines de précision et automatisation industrielle

Utilisé dans les équipements à espace restreint tels que les équipements de traitement de précision, les machines industrielles, les joints de robots et les chaînes d'assemblage automatisées. Étant donné que le diamètre extérieur est plus petit, il s'adapte facilement là où l'espace est limité et offre la grande précision d'alignement qu'exige un assemblage de précision.

(4) Électricité et électronique

Utilisé à l’intérieur des appareils électroniques, des connecteurs, des panneaux et des endroits similaires. Cette rondelle de blocage à collier vous offre un verrouillage solide sans avoir besoin de rondelles supplémentaires – un moyen compact de maintenir les choses serrées sous les vibrations.

(5) Industrie lourde et construction

Dans les machines lourdes, les équipements de construction et les travaux de construction en acier, la taille compacte de cette rondelle en fait un choix incontournable pour les ingénieurs qui ont besoin d'une résistance fiable aux vibrations et d'un système anti-desserrage.

Collar Lock Washer
