Rondelles de blocage coniques dentelées à dents externes fraisées

Les rondelles de blocage coniques dentelées à dents externes fraisées de Xiaoguo® Factory ont une forme encastrée intégrée. Lorsque vous les insérez, ils se trouvent au niveau ou en dessous de la surface de la pièce, de sorte que toute la face extérieure finit par être lisse et plate.

envoyer une demande

Description du produit

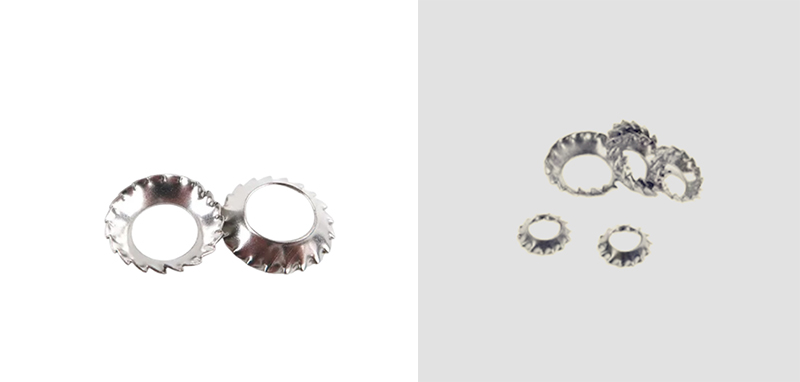

Ces rondelles de verrouillage coniques dentelées à dents externes fraisées sont des anneaux de verrouillage en forme de cône avec un profil enfoncé et des dents autour du bord extérieur. La forme enfoncée leur permet de s'insérer directement dans les trous de montage encastrés, de sorte que la tête de vis finit au ras ou en dessous de la surface de la pièce. Lorsque vous serrez la vis, la partie conique repousse avec une pression constante du ressort et les dents extérieures mordent dans le matériau de base. Cela empêche la fixation de se desserrer lorsque les objets vibrent ou bougent sous une charge.

Countersunk External Tooth Serrated Conical Lock Washers

Guide d'installation

Voici le guide d'installation des rondelles de blocage coniques dentelées à dents externes fraisées. Vous pouvez l'utiliser comme référence pour votre opération.

（1）Spécifications de sélection

Faites correspondre les diamètres intérieur et extérieur correspondants des rondelles de blocage coniques dentelées à dents externes fraisées avec les spécifications des vis à tête fraisée. Les spécifications doivent être cohérentes pour éviter d'être trop grandes ou trop petites, ce qui pourrait affecter l'ajustement et l'effet anti-desserrage.

（2）Direction d'installation (point clé)

Surface conique convexe + surface extérieure de la dent tournée vers la tête de vis

La surface arrière plate doit être fermement fixée à la surface de la tôle de la pièce à usiner.

Ne pas installer dans le sens inverse. L'installation dans le sens inverse perdra les fonctions de pré-serrage élastique et de verrouillage de la surface des dents.

Countersunk External Tooth Serrated Conical Lock Washers

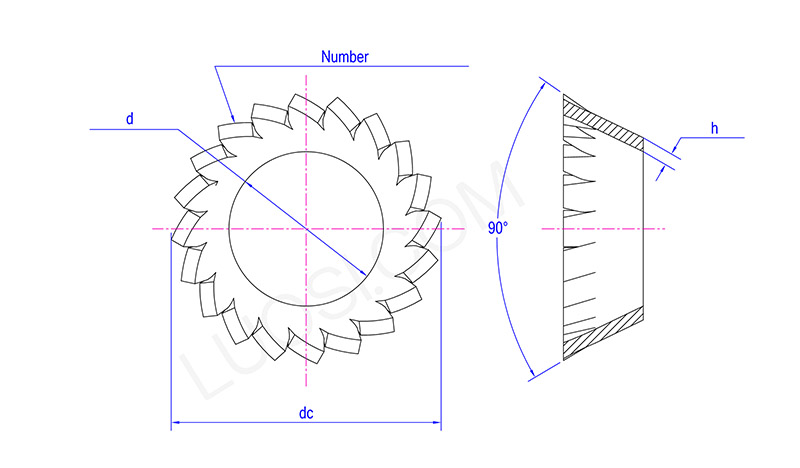

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
j min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
j max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
cc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Nombre de Nombre de dents min	10	12	12	14	14	16	18	20	26	28	30

(3) Alignez correctement la rondelle

Glissez les rondelles de blocage coniques dentelées à dents externes fraisées sur la vis fraisée, puis placez l'ensemble dans le trou de montage. Le cône intérieur de la rondelle s'alignera pour s'adapter à l'angle de la tête de vis.

(4) Serrez d'abord à la main

Commencez par tourner la vis à la main. Gardez-le à plat contre la laveuse et assurez-vous qu'il est droit – pas d'inclinaison.

(5) Serrer au couple standard

Utilisez une clé et serrez au couple habituel. Pressez-le juste assez pour aplatir un peu le cône afin qu'il donne une certaine tension au ressort, et laissez les dents extérieures mordre doucement dans la surface.

(6) Quelques points à surveiller

Ne serrez pas trop – Respectez le couple recommandé. N'utilisez pas de clé à chocs pour le marteler.

N’empilez jamais les rondelles – N’en utilisez qu’une par vis. Les empiler crée une pression inégale, plie la rondelle et tue sa capacité de verrouillage.
