Écrous à souder hexagonaux DIN 929

En tant que fournisseur chinois, Xiaoguo® doit toujours proposer des écrous à souder hexagonaux DIN 929 de qualité supérieure avec une résistance de connexion extrêmement élevée et une structure robuste. Les points de soudure ne se desserrent pas à cause des vibrations et conviennent aux équipements soumis à des vibrations fréquentes. Avant d'acheter, vous pouvez demander à recevoir des échantillons gratuits à tester.

Modèle:JIS B1196-1.1-1982

envoyer une demande

Description du produit

La norme définie par DIN 929 pour les écrous à souder hexagonaux DIN 929 spécifie les spécifications de filetage grossier et fin pour M3 à M16 et définit clairement les dimensions clés, notamment la largeur du bord et la hauteur de l'écrou. Ces écrous sont pour la plupart de précision de grade A et sont généralement fabriqués en acier avec une teneur en carbone ne dépassant pas 0,25 %. Ils peuvent être utilisés avec des boulons de différents niveaux de performances.

（1）Tableau des tailles de filetage métrique grossier (unité : mm)

Spécification du filetage d1	Emplacement P	Largeur maximale des côtés opposés s (max)	Hauteur maximale de l'écrou m (max)	Largeur diagonale minimale e (min)	Poids pour mille pièces (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

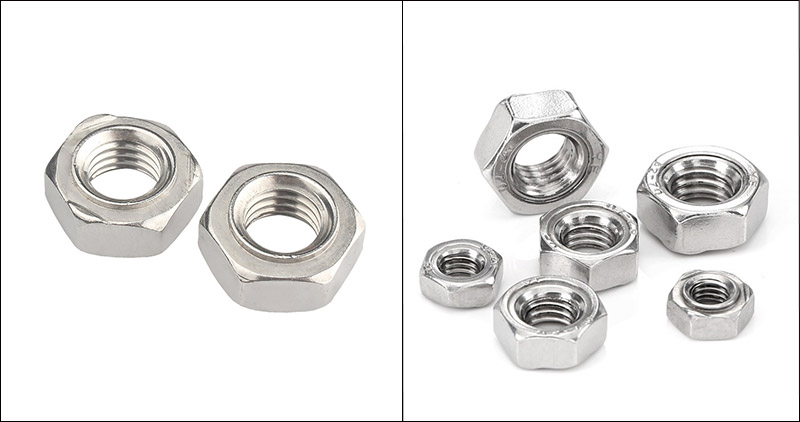

DIN 929 Hexagon Weld Nuts

（2）Spécification fine du filetage

Pour les applications nécessitant des réglages plus précis, les écrous à souder hexagonaux DIN 929 prennent également en charge les vis métriques à filetage fin, avec des spécifications allant d'un diamètre de 8 mm à 16 mm. Voici les combinaisons de diamètres et de pas pour les vis à filetage fin sélectionnables :

M8 : Le pas du filetage fin est de 1 mm (le filetage grossier standard a un pas de 1,25 mm).

M10 : Le pas du filetage fin peut être de 1 mm ou 1,25 mm (le filetage grossier standard est de 1,5 mm).

M12 : Le pas du filetage fin peut être sélectionné entre 1,25 mm ou 1,5 mm (le filetage grossier standard est de 1,75 mm).

M14/M16 : fournit des filetages à pas fin de 1,5 mm.

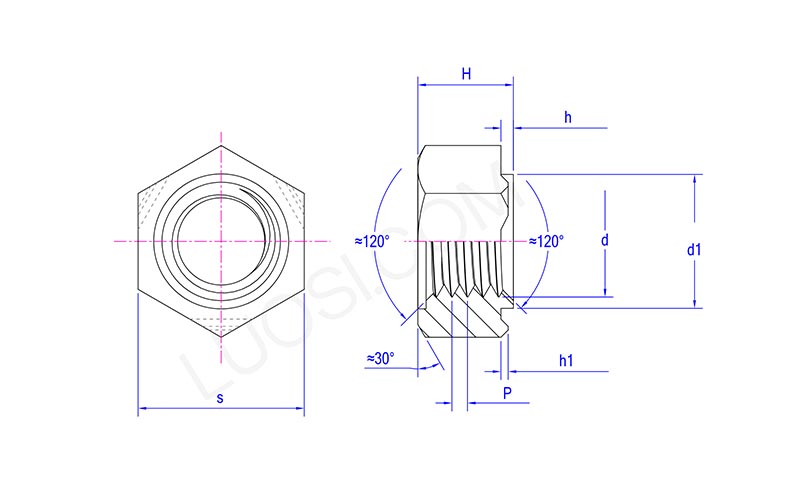

DIN 929 Hexagon Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
c'est maximum	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
Hmax	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maximum	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Sélection des matériaux

Le choix du matériau pour les écrous à souder hexagonaux DIN 929 affecte directement leurs performances de soudage, leur résistance mécanique, leur résistance à la corrosion et leur coût.

（1）Performances de soudage

Pour le soudage par points par résistance, la teneur en carbone du matériau de l'écrou doit être ≤ 0,25 %. Dans le cas contraire, des fissures ou des fractures fragiles risquent de se produire dans la zone affectée par la chaleur du soudage.

L'acier à faible teneur en carbone est le meilleur choix, car il possède une large fenêtre de soudage, moins de projections et une pépite de soudure stable.

Lors du soudage d'aciers/aciers alliés à moyenne teneur en carbone (tels que 35K, 40Cr), il est nécessaire de contrôler strictement les paramètres (courant, temps, vitesse de refroidissement). En cas de nécessité, un préchauffage ou un refroidissement lent doit être adopté.

L'acier inoxydable a de bonnes performances de soudage, mais il doit être adapté au matériau de base en acier inoxydable et des électrodes spécifiques doivent être utilisées.

（2）Exigences de résistance mécanique

Nuance 4,8 / 6,8 (acier à faible teneur en carbone) : convient aux connexions générales de tôles et aux zones non porteuses.

Nuance 8,8 / 10,9 (acier au carbone moyen/acier allié) : convient aux structures qui doivent résister à des tensions ou des vibrations importantes (telles que les châssis de voiture, les sièges).

A2-70 / A4-70 (acier inoxydable) : la résistance varie entre les grades 6,8 et 8,8, capables de répondre à la plupart des exigences de charge moyenne.

（3）Environnement résistant à la corrosion

Environnement intérieur sec : Acier à faible teneur en carbone + électrogalvanisation suffisent.

Résistance à l'humidité extérieure : Acier à faible teneur en carbone + galvanisation à chaud ou revêtement Dacromet.

Brouillard salin / milieu marin : Acier inoxydable 316 (A4-70) ou 304 (A2-70) avec traitement de passivation.

Alimentation/Santé : Acier inoxydable 304 dans sa couleur naturelle.

（4）Contrôle des coûts

Le coût de l’acier à faible teneur en carbone est le plus bas, tandis que le coût de l’acier inoxydable est environ 2 à 3 fois supérieur à celui de l’acier à faible teneur en carbone.

Tout en répondant aux exigences de performance, les écrous à souder hexagonaux DIN 929 en acier à faible teneur en carbone doivent être préférés pour réduire les coûts d'approvisionnement.
