Écrous de soudage hexagonaux

Les points de soudure des écrous de soudage hexagonaux Xiaoguo® ont des performances anticorrosion supérieures à celles des fixations filetées après avoir subi un traitement de surface. Ils peuvent être utilisés dans divers environnements de travail. Les produits spécialisés peuvent être personnalisés sur demande.

envoyer une demande

Description du produit

La structure de la broche de guidage des écrous de soudage hexagonaux fait référence à l'ajout d'une broche de guidage de positionnement surélevée (pilote) au centre de la surface inférieure de l'écrou. Par rapport aux écrous à souder ordinaires sans broches de guidage, la structure avec broches de guidage présente les cinq avantages fondamentaux suivants :

（1）Positionnement précis pour éviter les écarts de soudage

Les broches de guidage sont insérées dans les trous de positionnement pré-percés de la pièce, réalisant un positionnement concentrique de l'écrou et du trou, évitant ainsi la déviation de soudage ou l'inclinaison de l'écrou causée par des erreurs de positionnement.

（2） Prévenir les scories de soudage et protéger la propreté des filetages

Lors du soudage par points par résistance, de petites éclaboussures de métal se produisent. La goupille de guidage s'étend dans le trou de la pièce à usiner, formant une barrière physique qui empêche efficacement les éclaboussures de matériau de pénétrer dans le trou fileté. Les filetages restent propres après soudage.

Hexagon Welding Nuts

（3）Convient aux lignes de production automatisées

La structure de la broche de guidage permet à la table vibrante de trier et d'alimenter automatiquement les matériaux. La goupille de guidage peut servir de référence de positionnement et, lorsqu'elle est combinée avec une machine à souder manuelle ou automatique, elle permet un soudage à grande vitesse et de haute précision.

(4) Améliorer la cohérence du soudage

Les broches de guidage garantissent que la position de soudage de chaque écrou de soudage hexagonal est complètement cohérente, éliminant ainsi les erreurs aléatoires causées par le placement manuel ou le positionnement des électrodes. La stabilité des paramètres de soudage est également meilleure.

（5）Réduire les coûts globaux

Bien que le coût d'une seule pièce de l'écrou fileté avec goupille de retenue soit légèrement supérieur à celui du type non fileté, il élimine les processus de nettoyage du filetage après soudage et d'ajustement de la position, réduisant ainsi le taux de rebut et les coûts de reprise. En production de masse, le coût global est en réalité inférieur.

Hexagon Welding Nuts

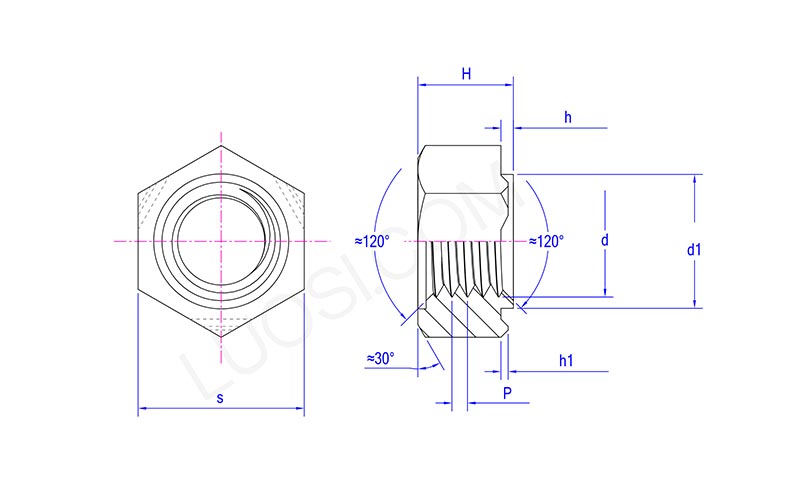

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
c'est maximum	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
Hmax	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maximum	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Entretien des fils

(1) Lors de l'assemblage des boulons : Tout d'abord, vissez manuellement 2 à 3 tours. Après avoir confirmé l'alignement, utilisez un outil pour les serrer afin d'éviter un désalignement et des dommages aux filetages.

（2）Contrôle du couple : ne dépassez pas le couple recommandé pour les écrous à souder hexagonaux (par exemple, écrous M8 ≤ 30 N·m). Évitez les fissures des points de soudure ou le desserrage des filetages.

(3) Traitement du blocage des filetages : si des éclaboussures de soudure pénètrent dans les filetages, un robinet peut être utilisé pour les nettoyer. Pendant l'opération, maintenez le robinet perpendiculaire à l'écrou et insérez-le lentement.

(4) Écrou desserré : ne peut pas être réparé. Il doit être ressoudé avec de nouveaux écrous de soudage hexagonaux dans sa position d'origine ou à proximité.
