Écrous hexagonaux à souder par points

Les écrous hexagonaux à souder par points Xiaoguo® permettent un soudage par points rapide avec un équipement de soudage automatisé, améliorant ainsi la vitesse d'assemblage de la chaîne de production et réduisant les coûts. Actuellement, d'autres réductions d'achat sont disponibles.

Modèle:JIS B1196-1.1-1982

envoyer une demande

Description du produit

Les écrous hexagonaux à souder par points sont largement utilisés dans les industries et les scénarios suivants en raison de leurs avantages tels que la fixation permanente, l'assemblage d'un seul côté et l'anti-desserrage fiable :

（1）Fabrication automobile

Soudage du corps blanc : points de connexion filetés des composants en tôle tels que les portes, les capots moteur et les capots de coffre.

Châssis et suspension : sous-châssis, bras de commande, supports de barre stabilisatrice, supports d'amortisseur

Système de siège : glissières de siège, mécanisme de réglage du dossier, points de fixation des ceintures de sécurité

Composants intérieurs : Traverse de tableau de bord, support d'accoudoir, fixation de panneau décoratif

Véhicules à énergies nouvelles : boîtier de batterie, boîtier de contrôleur de moteur, boîtier de câblage haute tension

(2)Appareils électroménagers et équipements électriques

Produits blancs : support de compresseur de réfrigérateur, anneau d'équilibrage de machine à laver, plaque de base de l'unité extérieure de climatiseur

Armoire électrique : plaque de montage du boîtier de distribution, vis de mise à la terre, panneau de commande, fixation des composants

Ascenseur : Panneaux muraux de voiture, boîtier de commande, cadre de support du mécanisme de porte

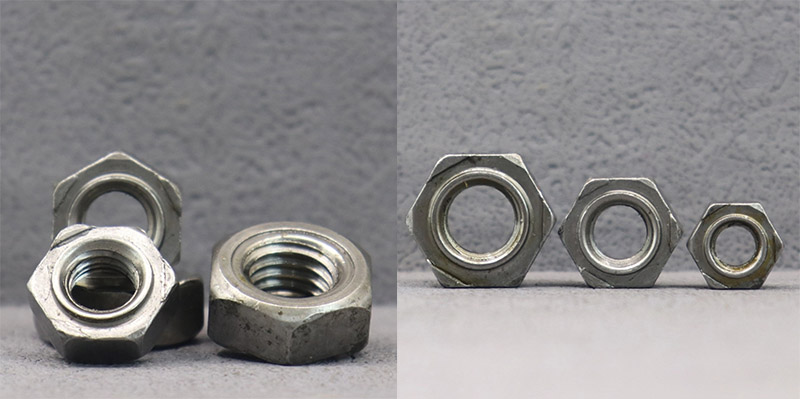

Hex Spot Weld Nuts

（3）Machines agricoles

Tracteur : Housse de cabine, garde-boue, bouclier moteur

Récolteuse : Plaques de protection du plateau de coupe, plaques de recouvrement de la goulotte de convoyage et fixation du caisson de criblage

Machines agricoles : La connexion des supports pour le semoir et la machine d'épandage d'engrais

（4）Machines lourdes et matériel de construction

Cabine : Panneaux intérieurs, panneau de commande, base de siège

Compartiment moteur : écran thermique, support de tuyau d'admission, colliers de serrage du faisceau de câbles

Pièces de recouvrement : porte latérale, capot arrière, plaque de couverture de maintenance

（5）Transport ferroviaire et véhicules spéciaux

Intérieur des trains : Parois latérales des wagons, plafonds, armatures de sièges

Camion : Parois latérales de la carrosserie du véhicule, raccordement au plancher, support de conduite générale de frein

Véhicules spéciaux : Plaques d'installation pour équipements internes des véhicules de pompiers et des ambulances

Les écrous hexagonaux à souder par points sont le choix standard pour les connexions filetées permanentes de tôles fines dans des industries telles que l'automobile, les appareils électroménagers, les machines agricoles et les armoires électriques. Ils sont particulièrement adaptés aux scénarios de production automatisée à grande échelle qui nécessitent une prévention des vibrations et un assemblage sur un seul côté.

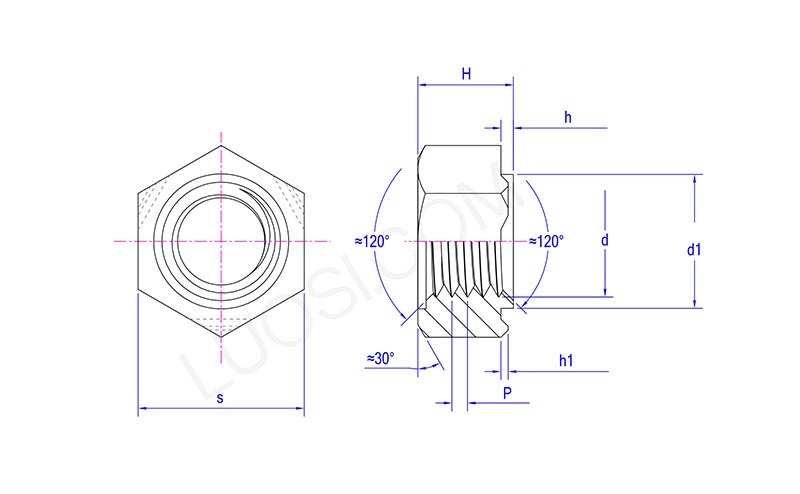

Hex Spot Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
c'est maximum	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
Hmax	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maximum	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

FAQ

(1) À quelles normes vos écrous hexagonaux à souder par points sont-ils conformes ?

Nous les fabriquons strictement conformément aux normes DIN 929 (une norme allemande, la plus utilisée dans le monde), GB/T 13681 (une norme nationale chinoise) et JIS B 1199 (une norme japonaise).

(2) Quelles sont les dimensions clés des écrous hexagonaux M8 à souder par points ?

Prenons l'exemple de la norme DIN 929 M8 : la largeur entre les deux côtés est de 14 mm, l'épaisseur totale est de 6,5 mm, la hauteur de la saillie est d'environ 0,6 à 0,8 mm et la précision du filetage est de 6H.

（3）Comment garantir les performances de soudage des écrous ?

L'essentiel des performances de soudage est que la teneur en carbone doit être ≤ 0,25 %. Nous effectuons une analyse spectrale sur les matières premières de chaque lot afin de nous assurer que la composition chimique est qualifiée.
