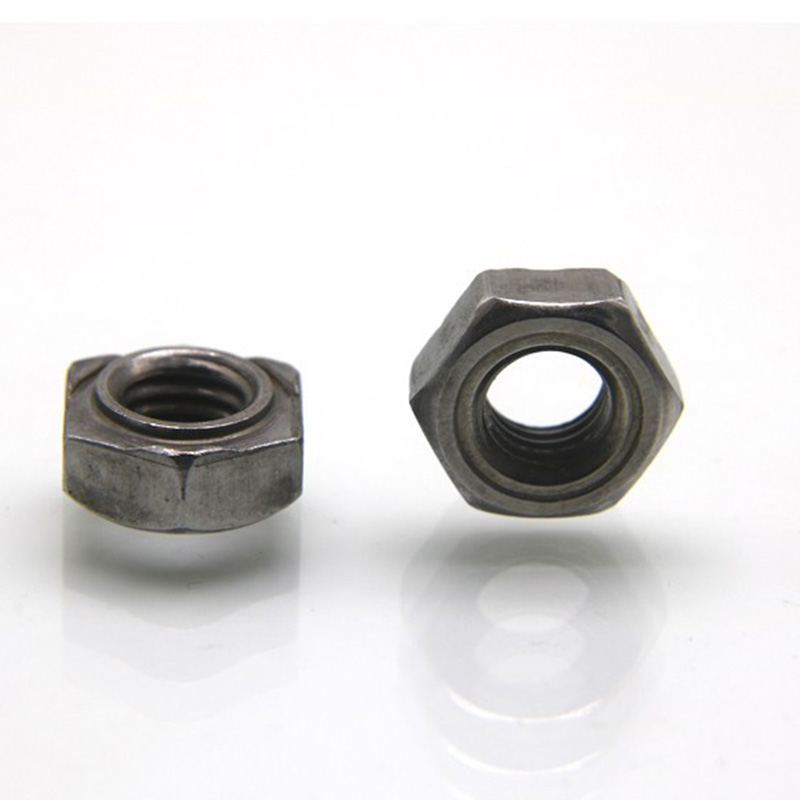

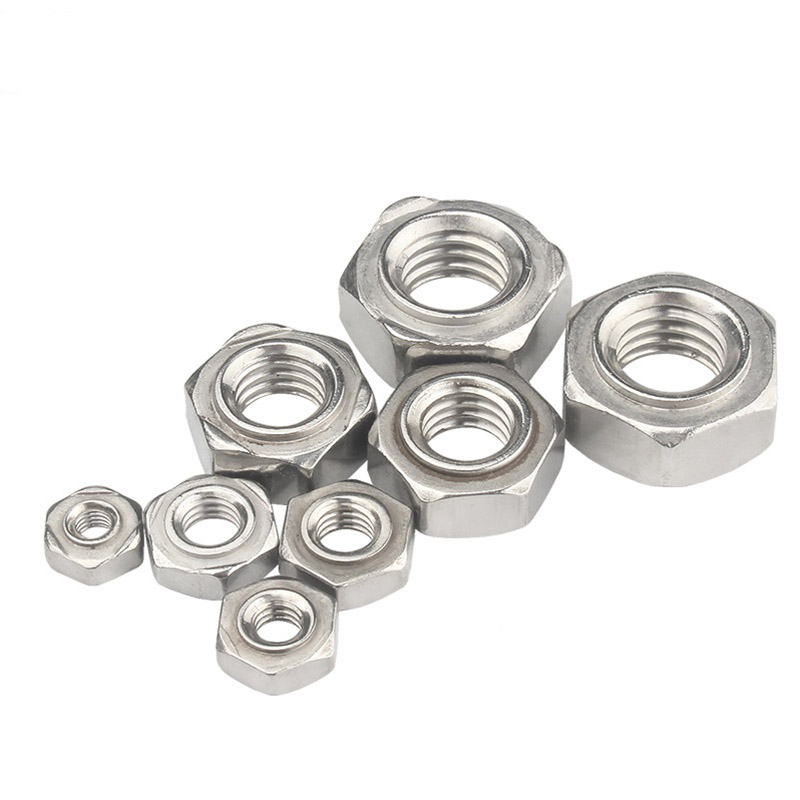

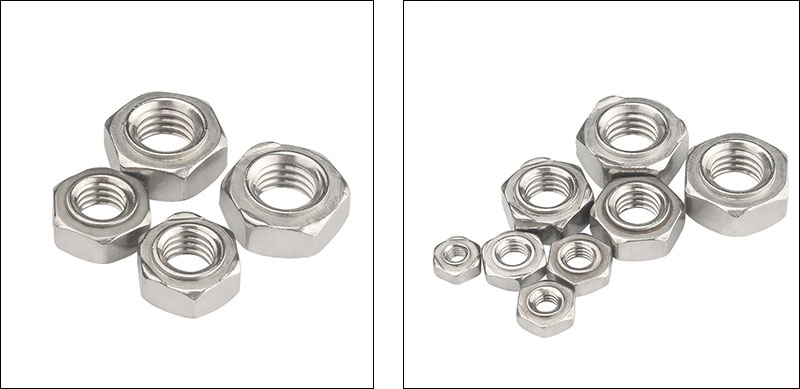

Écrous à souder par projection à col profond hexagonal

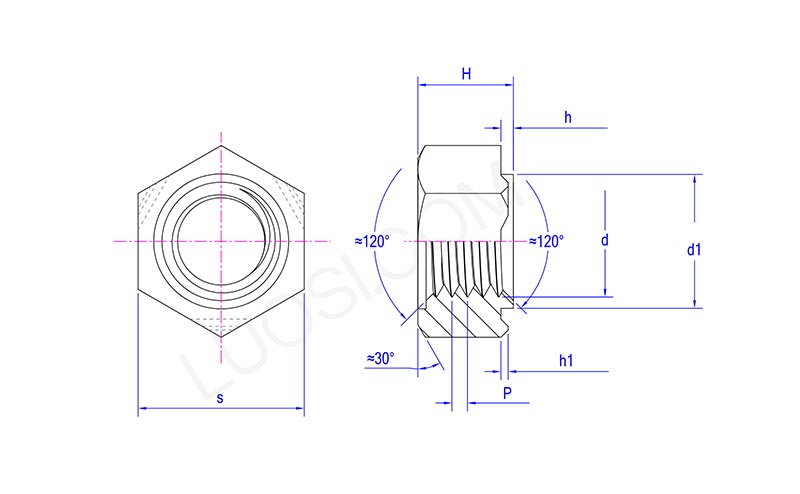

Les trois saillies de soudure au bas des écrous à souder à projection à collier profond Hexagon sont les principales caractéristiques structurelles qui les distinguent des écrous ordinaires. Ces trois points sont répartis uniformément à 120° et jouent les quatre rôles essentiels suivants lors du processus de soudage par points par résistance :

（1）Le courant est concentré et il fond en premier.

La section transversale de la pointe saillante est plus petite que celle de la base de l'écrou. Lorsque le courant de soudage passe, la densité de courant augmente fortement au point saillant, générant une chaleur de résistance intense, faisant fondre le point saillant préférentiellement avant le corps de l'écrou et le métal de base.

（2）Trois points déterminent un plan, avec des irrégularités adaptatives

Trois points déterminent un plan. Même s'il y a de légères irrégularités sur la surface du matériau de base (telles que des taches d'huile, des bosses et des dépressions mineures), ou si la surface inférieure des écrous à souder à projection à col profond hexagonal n'est pas absolument plate, les trois points saillants peuvent garantir qu'au moins trois points sont en contact stable avec le matériau de base. Cela réduit considérablement la sensibilité du processus de soudage à la qualité de surface de la pièce et améliore le taux de réussite du soudage.

(3) Former trois noyaux de soudure symétriques, avec une force de soudage uniforme

Les trois saillies fondent simultanément lors de l'application de puissance et, sous la pression, trois noyaux de soudure uniformément répartis se forment. Par rapport au soudage à un ou deux points, la structure à trois points permet une répartition plus uniforme de la force de soudage et une plus grande résistance à la torsion et à l'arrachement.

（4） Limiter le métal en fusion et réduire les projections

La conception de la saillie confine le métal fondu à la zone locale où se trouve la saillie. Sous l'action de la pression de l'électrode, le métal fondu se propage vers l'extérieur dans une mesure limitée, ce qui le rend moins susceptible d'être expulsé et de former des éclaboussures.

Inspection quotidienne

Les écrous à souder par projection à collier profond hexagonal sont fixés de manière permanente à la pièce à usiner par soudage par points par résistance. Dans des conditions normales d’utilisation, il ne nécessite quasiment aucun entretien quotidien. Cependant, en cas de service à long terme ou dans des environnements spécifiques, des inspections et une maintenance appropriées peuvent prolonger sa durée de vie et garantir la fiabilité de la connexion.

（1）Aspect du point de soudure

Observez visuellement ou à la loupe, il ne doit y avoir aucune fissure, aucune rouille et aucun signe de détachement de soudure. Si des fissures ou un détachement de soudure sont détectés, la soudure doit être ressoudée ou l'écrou doit être remplacé.

(2) Ajustement bride/base

Inspection visuelle pour vérifier si la surface de la bride est fermement fixée à la pièce sans aucune déformation. Une déformation peut indiquer une mauvaise soudure et la résistance doit être évaluée.

（3）État du fil

À l’aide d’une jauge ou d’une inspection visuelle, si le filetage est intact sans aucun glissement ni blocage de limaille de fer, aucune modification n’est nécessaire. En cas de léger blocage, un alésage avec taraud peut être utilisé ; en cas de glissement, les écrous à souder à saillie à col profond hexagonal doivent être remplacés.

(4) Couche antirouille

Inspection visuelle pour garantir que le revêtement ou la finition est complet et sans grandes zones de rouille. La rouille locale peut être corrigée en appliquant une peinture antirouille ou un spray de galvanisation à froid.
