Rondelle élastique incurvée DIN137A

La rondelle élastique incurvée DIN137A produite par Xiaoguo® Factory a un design unique. Cette conception peut fournir une force de précharge axiale stable entre les composants tels que les roulements, éliminer le jeu axial, empêcher les rondelles de trembler et ainsi éviter d'affecter l'utilisation globale.

envoyer une demande

Description du produit

La rondelle élastique incurvée DIN137A est un joint métallique élastique avec une structure de flexion en forme d'arc simple ou multiple. Il génère une force de précharge élastique grâce à sa propre déformation en arc et est assemblé sous les boulons et les écrous. Il est utilisé pour éliminer l'espace dans la connexion des fixations, maintenir la force de précharge, compenser la dilatation thermique ou l'usure et résister aux vibrations modérées.

Nom	Rondelle élastique incurvée DIN137A

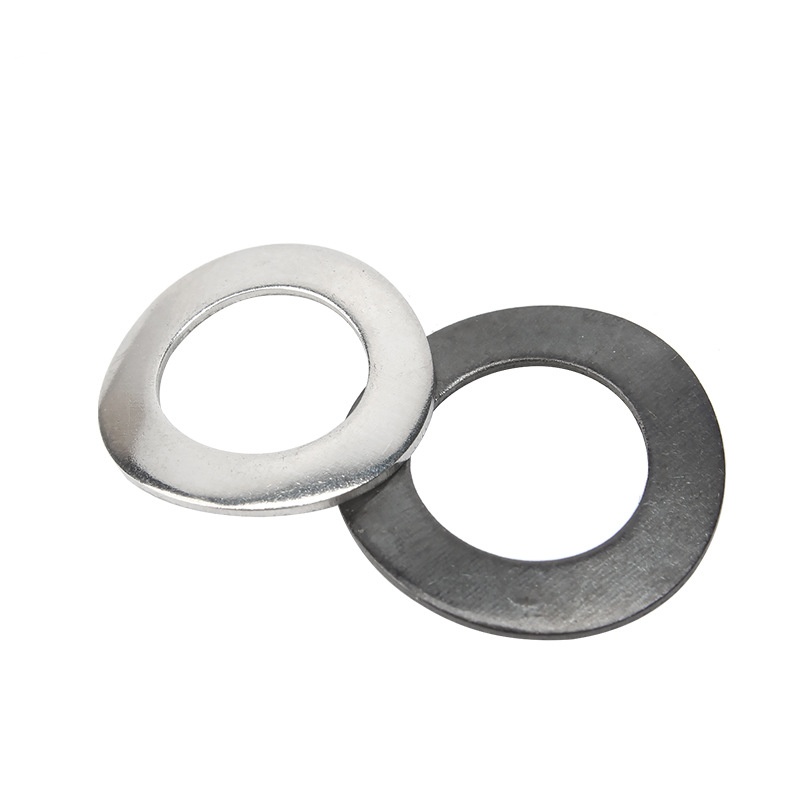

Matériel	Acier inoxydable/acier allié/acier au carbone/laiton/acier à ressort
Normes	DIN137A
Fil	Métrique/métrique
Tailles	M2-M12

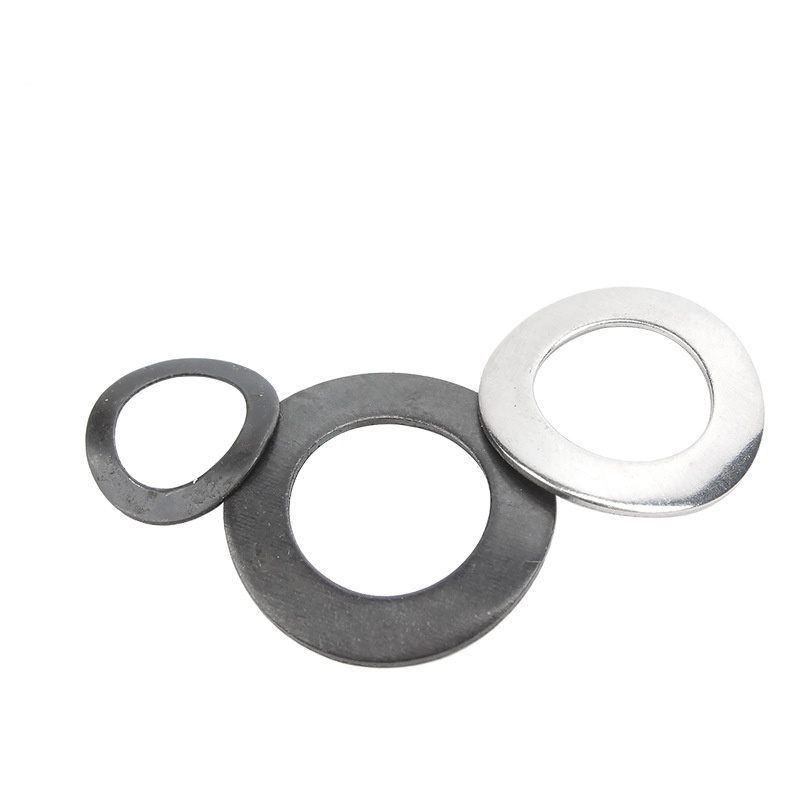

Finition	Zinc/noir/naturel/autres
Personnalisable	OUI
Échantillon	OUI

Présentation de la structure

À quoi ressemble la structure d'une rondelle élastique courbée DIN137A ? En termes simples, il s’agit d’un petit anneau métallique en forme d’arc.

【Forme générale】

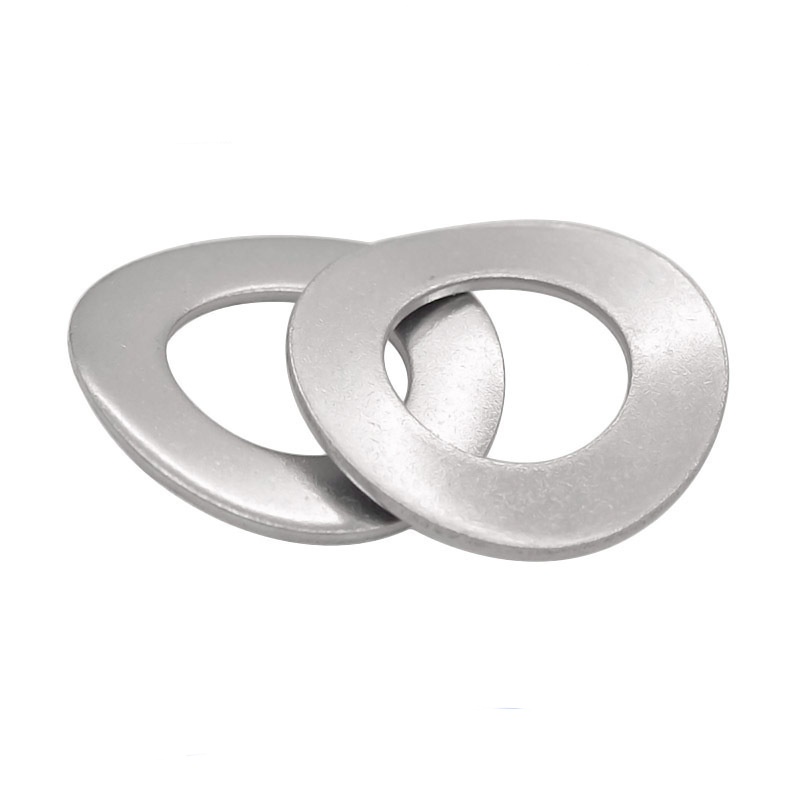

La rondelle élastique incurvée DIN137A n'est pas une rondelle plate ordinaire. Si vous le tenez dans votre main, vous verrez qu'il se gonfle tout seul et ne reste pas plat. Selon la façon dont il se renfle, on distingue principalement deux structures :

（1）Forme d'arc à onde unique (comme un petit pont en arc)

L'ensemble de la rondelle a une forme d'arc unique, le milieu étant plus haut et les côtés plus bas, ressemblant à un mini pont en arc. A l’état libre, sa hauteur naturelle est bien supérieure à son épaisseur. Lorsqu’il sera aplati, il générera une poussée inverse.

（2）Multi-ondes (comme des chips ondulées)

La rondelle comporte deux vagues ou même plus, avec des pics et des vallées alternant et formant une boucle autour de la circonférence. Lorsque cette structure est comprimée, la déformation n’est pas aussi importante que celle d’une seule onde, mais l’élasticité est plus uniforme.

Ces deux types de rondelles sont tous deux des anneaux circulaires complets, avec un trou au milieu et aucune coupure sur les bords. L'épaisseur du matériau est la même partout.

DIN137A Curved Spring Washer

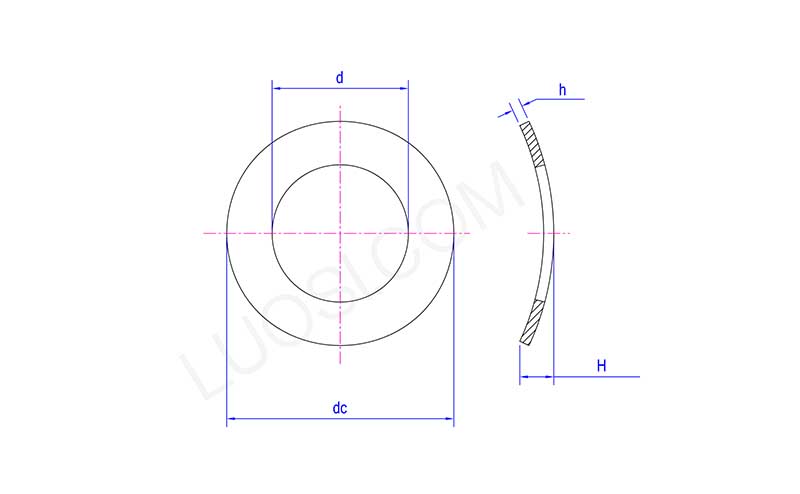

Lun	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
j min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
j max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC maximum	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Hmax	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Pièces structurelles clés】

（1）Contour en forme d'arc (noyau)

Le joint n'est pas plat à l'état libre ; au lieu de cela, il présente une surface en arc unique (comme un pont en arc) ou plusieurs ondulations (comme des vagues) le long de la direction circulaire.

Cette forme courbe/onde est la source de l’élasticité.

（2）Non-coupe en boucle fermée

La rondelle élastique courbée DIN137A est un anneau complet sans aucune coupe en spirale.

（3） Section d'épaisseur uniforme

L'épaisseur du joint est uniforme sur toute la circonférence, sans modification progressive ni amincissement local.

（4）Rapport diamètre extérieur/diamètre intérieur

Le rapport entre le diamètre extérieur et le diamètre intérieur affecte la rigidité et la surface d'appui de la rondelle.
