Goujons à double extrémité

Qu'est-ce qu'un goujon à double extrémité ?

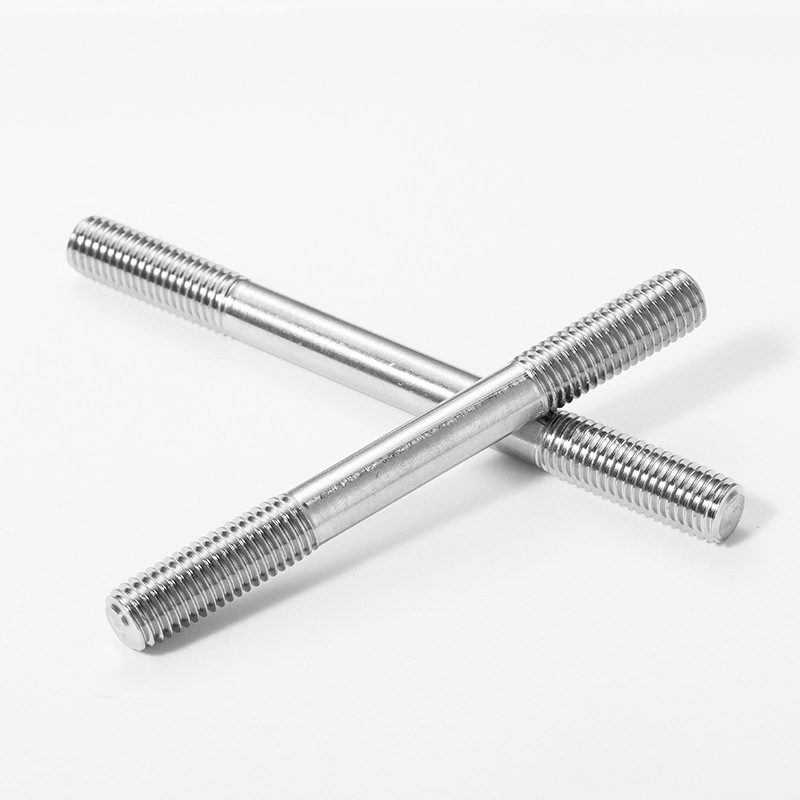

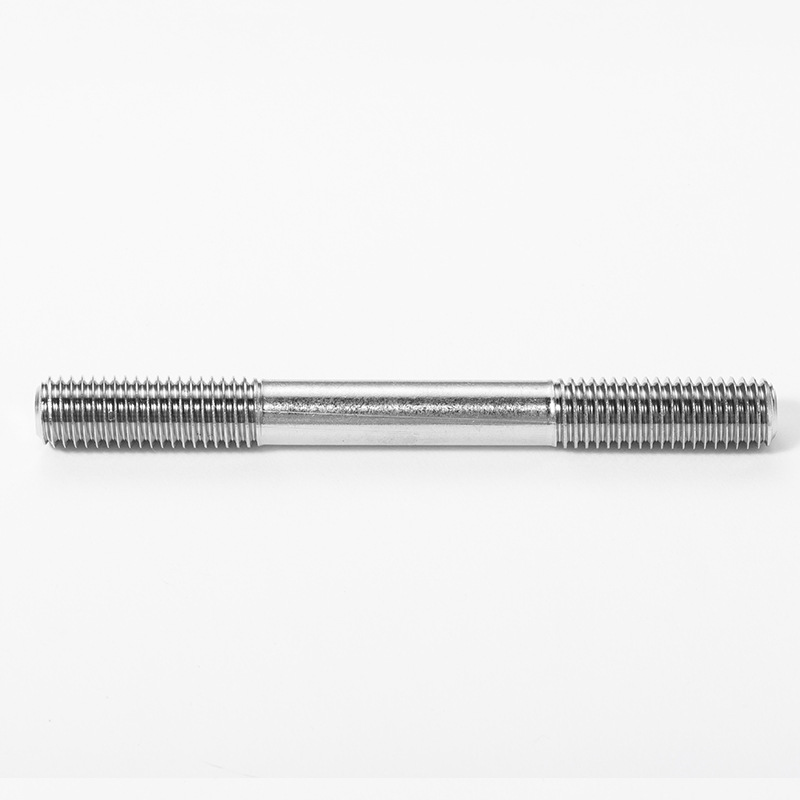

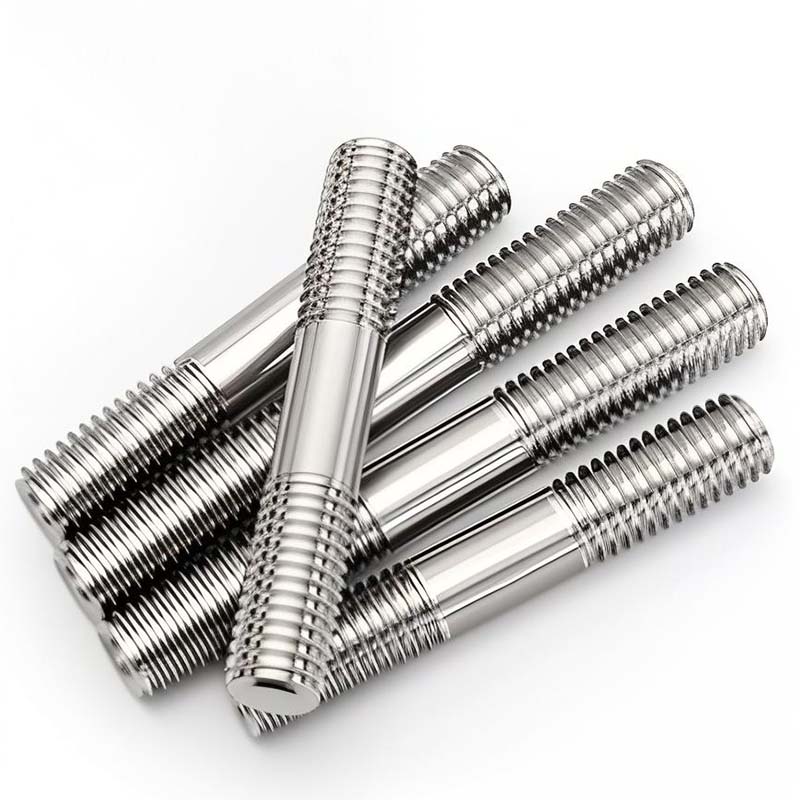

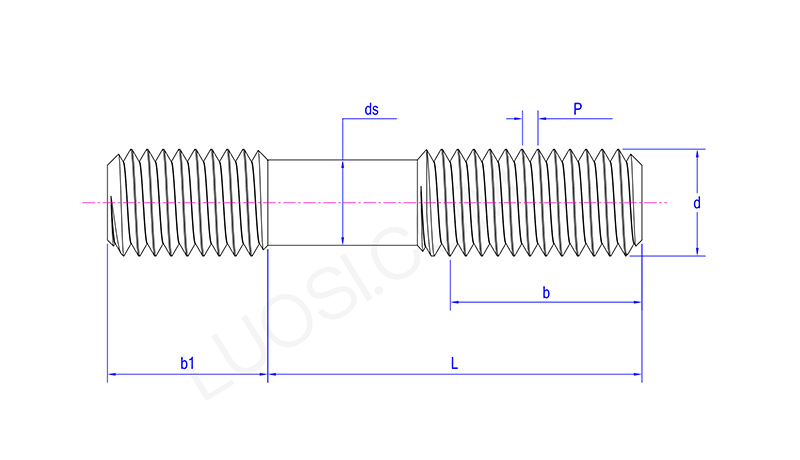

Les goujons à double extrémité ont des filetages aux deux extrémités et une section non filetée au milieu. Cette conception est différente des boulons entièrement filetés. Les deux types de goujons fonctionnent très bien dans leurs domaines d’application respectifs.

Premièrement, ils sont généralement utilisés avec deux écrous hexagonaux (parfois avec des rondelles) pour l'installation. Une extrémité peut être vissée dans le trou fileté du substrat et l'autre extrémité est reliée de manière fixe au composant avec un écrou, assurant une fixation ferme et une répartition uniforme des contraintes.

Deuxièmement, la partie médiane non rainurée permet d'obtenir un alignement précis lors de l'assemblage, évitant ainsi les interférences entre les filetages. Dans le même temps, cela peut réduire la concentration des contraintes, rendant le goujon plus robuste et moins susceptible de se briser sous de lourdes charges.

Quels sont les principaux types de goujons à double extrémité ?

Laissez-nous vous présenter les principaux types de goujons à double extrémité

Nous les expliquerons sous les trois aspects suivants.

（1）Classification des structures de threads

Type de serrage : les deux extrémités ont la même longueur filetée et la partie centrale est une tige simple. Lors de l'utilisation, les deux extrémités sont serrées avec des écrous. C'est le type le plus courant.

Type d'extrémité du robinet : les longueurs des deux extrémités du filetage sont différentes. L'extrémité la plus longue est utilisée pour visser dans le trou borgne du composant, tandis que l'extrémité la plus courte est utilisée pour installer l'écrou.

Goujon à filetage continu : Également appelé « tige filetée », cela signifie que toute la longueur de la tige est filetée, sans aucune section lisse. Il offre la longueur maximale pour une connexion filetée.

Goujon fileté partiel : une seule extrémité ou les deux extrémités ont des filetages partiels, avec un plus grand diamètre de tige lisse restant au milieu.

（2）Classification à usage spécial

Goujon à tête carrée : Une extrémité a une tête carrée. Lors du serrage de l'autre extrémité, un outil peut être utilisé pour saisir la tête carrée, ce qui facilite son installation dans un espace confiné.

Goujon à souder : une extrémité est conçue pour être soudée sur le substrat métallique, tandis que l'autre extrémité est dotée de filetages pour connecter d'autres composants.

（3）Classification des matériaux et des qualités

Goujon B7 : Fabriqué en acier allié au chrome-molybdène, il subit un traitement thermique et constitue le type de goujon le plus couramment utilisé dans des conditions de travail à haute température (généralement jusqu'à 450 °C) et à haute pression.

Goujon L7 : Adapté aux environnements à basse température.

Goujons à vis B8 / B8M : Fabriqués en acier inoxydable 304 ou 316, avec une forte résistance à la corrosion.

À quoi servent les goujons à double extrémité ?

Les goujons à double extrémité ont une large gamme d'applications et peuvent être vus partout dans la vie quotidienne. Voici quelques descriptions de leurs fonctions.

（1）Connexion à bride dans les conteneurs de pipeline

Le goujon traverse deux brides. Serrez les écrous aux deux extrémités pour former une force de serrage ferme et uniforme.

（2）Application de trou borgne

Lorsqu'un composant a un trou fraisé (comme une culasse ou un bloc moteur) et que l'autre composant a un trou traversant, l'extrémité la plus longue du goujon sera insérée de manière permanente dans le trou fraisé. L'autre extrémité est installée avec un écrou.

（3）Installation de la structure et des équipements

Les goujons sont utilisés pour fixer des équipements lourds (tels que des moteurs, des pompes ou des compresseurs) à la fondation ou au châssis. Le goujon est fixé dans la base (ou fixé grâce aux écrous des deux côtés).

(4) Environnement à haute pression et à haute température

Dans les secteurs de la pétrochimie, de la production d'énergie et de la construction navale, les goujons à double extrémité sont généralement fabriqués en acier allié à haute résistance (tel que ASTM A193 B7) ou en acier inoxydable (B8/B8M). Ils résistent mieux aux pressions élevées, aux changements de température et aux vibrations.

（5）Applications nécessitant un démontage fréquent

Tous les composants d'assemblage nécessitant un entretien régulier - tels que les couvercles d'inspection, les corps de pompe ou les protections de machine - peuvent être utilisés avec des goujons. Vous pouvez retirer les écrous à plusieurs reprises sans user les filetages.
