Rondelles de blocage à dentelures externes

L'échantillon de rondelles de blocage à dentelures externes Xiaoguo® peut fournir une mise à la terre électrique bénéfique. Les dents extérieures du joint peuvent rayer la couche ou le revêtement d'oxyde pendant l'utilisation, créant ainsi une voie de contact métallique stable, qui peut être utilisée pour la connexion d'armoires électriques.

envoyer une demande

Description du produit

Le matériau des rondelles de blocage à dentelures externes détermine directement sa force de serrage, sa capacité de prévention de la rouille et son environnement applicable.

（1）Acier à ressort

Nuances courantes : 65Mn, C67S, SK5

Dureté : HRC 40-50

Caractéristiques : l'élasticité est la meilleure et la force de morsure est la plus forte ; les dents sont pointues et peuvent pénétrer profondément dans la surface métallique ; le prix est bas et le rapport qualité-prix est élevé.

Inconvénients : L’acier nu est sujet à la rouille et nécessite un traitement de surface ; il ne convient pas aux environnements humides ou corrosifs.

Scénarios applicables : les rondelles de blocage à dentelures externes en acier à ressort conviennent aux industries générales, aux automobiles, aux assemblages mécaniques et aux environnements intérieurs secs.

Traitement de surface du revêtement : Galvanisation (intérieur), Dacromet (extérieur)

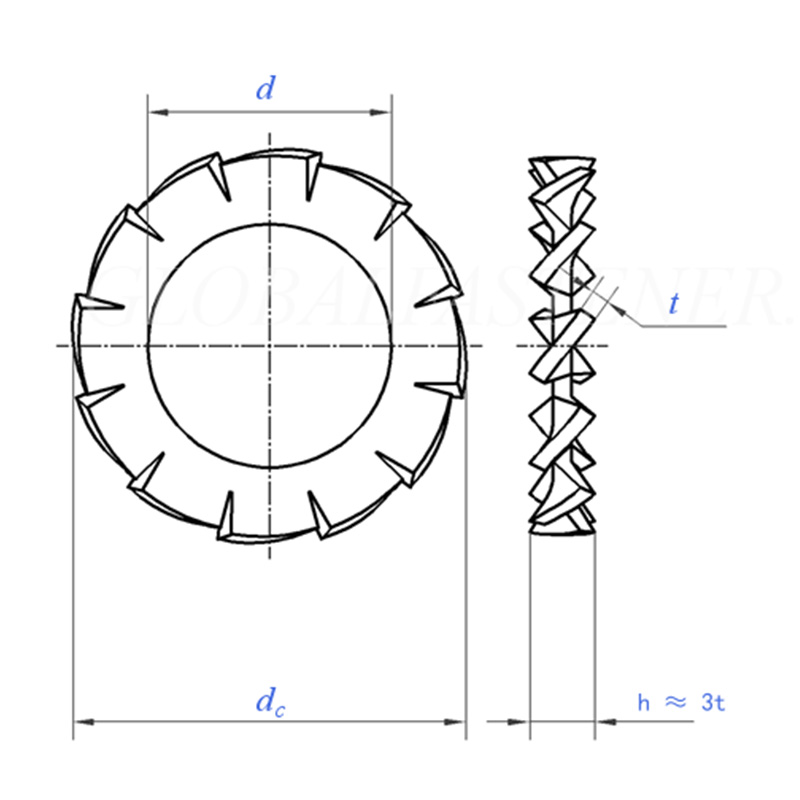

External Serrations Lock Washers

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（2）Acier inoxydable

①A2 (acier inoxydable 304)

Dureté : environ HRC 25–35 (plus doux que l'acier à ressort)

Caractéristiques : résistance universelle à la corrosion, bonne capacité de prévention de la rouille ; inoxydable; pas besoin de revêtement supplémentaire ; la force de morsure n'est pas aussi forte que celle de l'acier à ressort, mais elle est suffisante pour les vibrations générales.

Scénarios d'application : environnements humides, équipements alimentaires, dispositifs médicaux, prévention générale de la rouille intérieure et extérieure

②A4 (acier inoxydable 316)

Dureté : environ HRC 25–35

Caractéristiques : contient du molybdène, plus résistant à la corrosion des ions chlorure, résistant au brouillard salin, résistant à l'eau de mer, résistant aux produits chimiques ; le coût est 30 à 50 % plus élevé que le 304.

Scénarios applicables : les rondelles de blocage à dentelures externes en acier inoxydable 316 conviennent à l'ingénierie maritime, aux navires, aux installations côtières et aux usines chimiques.

(3)Bronze phosphoreux

Désignation : CuSn8, PB

Dureté : environ HRC 20–30 (inférieur)

Caractéristiques : ne produit pas d'étincelles (antidéflagrant) ; non magnétique; bonne conductivité; résistant à la corrosion (mais pas aussi bon que le 316) ; faible résistance, ne convient pas aux charges élevées.

Scénarios applicables : environnement antidéflagrant, mise à la terre électrique, instruments sensibles au magnétisme

（4）Laiton

Numéro de modèle : H62, H65.

Dureté : faible (environ HRC 10–20)

Caractéristiques : conducteur, conducteur de chaleur ; d'aspect doré, décoratif ; la résistance à la rouille est moyenne ; de faible résistance, les dents sont sujettes à l’usure.

Scénarios applicables : électricité basse tension, plomberie, connecteurs pneumatiques, assemblages décoratifs

FAQ

(1) Quelle est la température maximale pour les rondelles de blocage à dentelures externes ?

L'acier à ressort avec galvanisation convient généralement à des températures allant de -20°C à +120°C ; l'acier inoxydable A2/A4 peut être utilisé jusqu'à -200°C à +300°C.

（2）Quel matériau convient le mieux pour la mise à la terre électrique ?

La mise à la terre nécessite que les dents puissent pénétrer dans la couche de peinture ou d'oxyde pour former un chemin conducteur. L'acier inoxydable A2/A4 et le bronze phosphoreux peuvent tous être utilisés.

(3) Les rondelles de blocage à dentelures externes ont-elles des propriétés magnétiques ?

L'acier à ressort est magnétique, tandis que l'acier inoxydable A2/A4 n'a presque pas de magnétisme (il peut avoir un faible magnétisme après traitement à froid), et le bronze phosphoreux et le laiton sont complètement non magnétiques.
