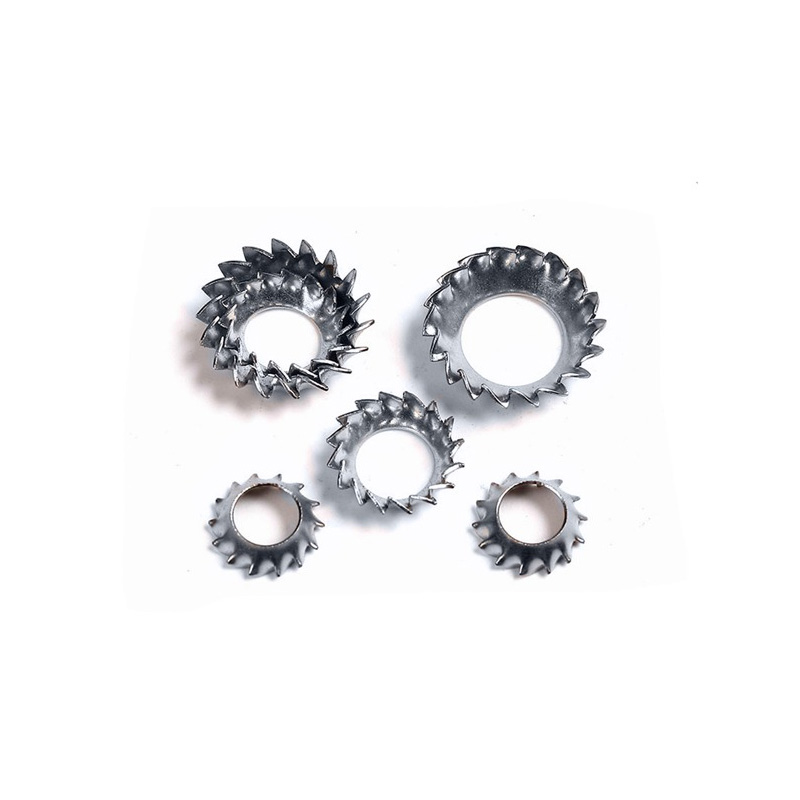

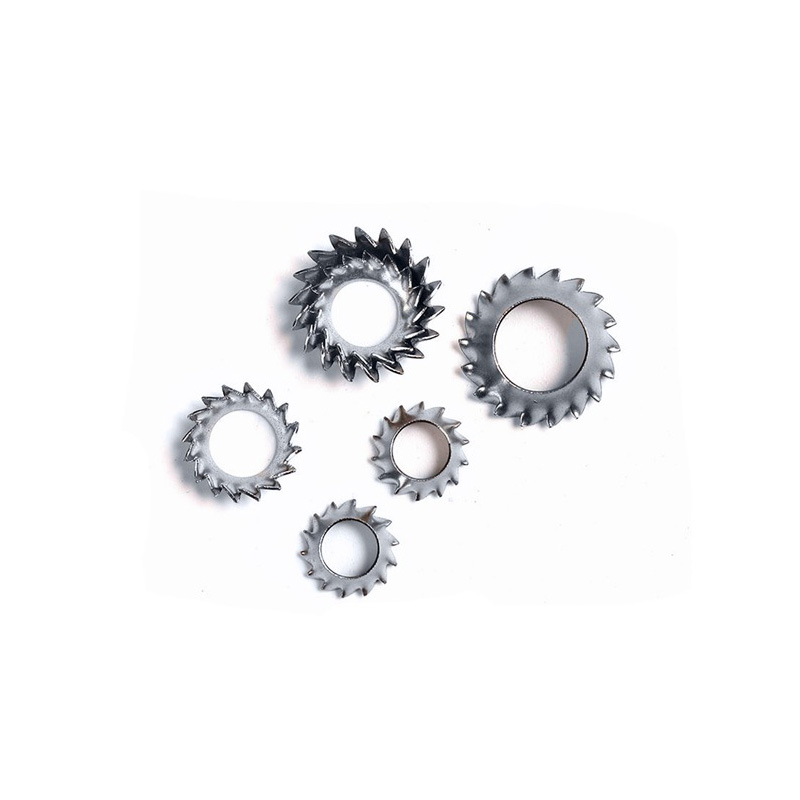

Rondelles de blocage coniques dentelées à dents externes

Les rondelles de blocage coniques dentelées à dents externes produites par l'usine Xiaoguo® ont une résistance aux vibrations extrêmement forte. Les dents externes pointues agripperont les matériaux environnants, formant un verrou, et elles ne se desserreront pas même dans un environnement de fortes vibrations.

envoyer une demande

Description du produit

Le principe de fonctionnement des rondelles de blocage coniques dentelées externes peut être décomposé en trois mécanismes interdépendants : le pré-serrage élastique conique, le verrouillage mécanique des dents externes et l'accouplement plat fraisé.

External Tooth Serrated Conical Lock Washers

Précharge du ressort conique

Les rondelles de blocage coniques dentelées à dents externes ont une forme de plat peu profond (conique) à l'état libre et ont une certaine hauteur naturelle.

Lorsque l'opération de serrage a commencé, la rondelle a été poussée dans l'évidement et la structure conique a été progressivement aplatie.

La rondelle aplatie, bien qu'elle soit comprimée, s'efforce toujours de reprendre sa forme conique originale, générant ainsi en permanence une force élastique axiale.

Cette force élastique agit entre la tête de la vis et la pièce, maintenant une précharge constante pour le filetage et compensant les petits espaces provoqués par la dilatation thermique, l'usure ou la déformation du matériau.

Serrure mécanique à dents externes

Il y a une rangée de dents radiales pointues sur la circonférence extérieure des rondelles de blocage coniques dentelées externes.

Lorsque la rondelle est aplatie, ces dents extérieures mordent dans la surface de la pièce, créant ainsi de multiples engagements mécaniques.

Une fois les dents mordues, cela équivaut à ajouter une résistance anti-rotation entre la rondelle et la pièce.

Ce mécanisme de verrouillage mécanique peut résister efficacement au desserrage causé par les vibrations, les chocs et les charges dynamiques.

Ajustement affleurant fraisé

La surface conique des rondelles de blocage coniques dentelées à dents externes correspond à la surface conique de la tête de vis fraisée standard.

Après l'installation, la rondelle est entièrement insérée dans l'évidement de la pièce et la tête de la vis est au niveau ou légèrement en dessous de la surface de la pièce.

Cela garantit que la surface d'assemblage est lisse et plate, sans aucune saillie, et ne provoque pas d'inconfort au toucher, n'interfère pas avec d'autres composants et n'affecte pas l'engrènement entre les dents et la pièce.

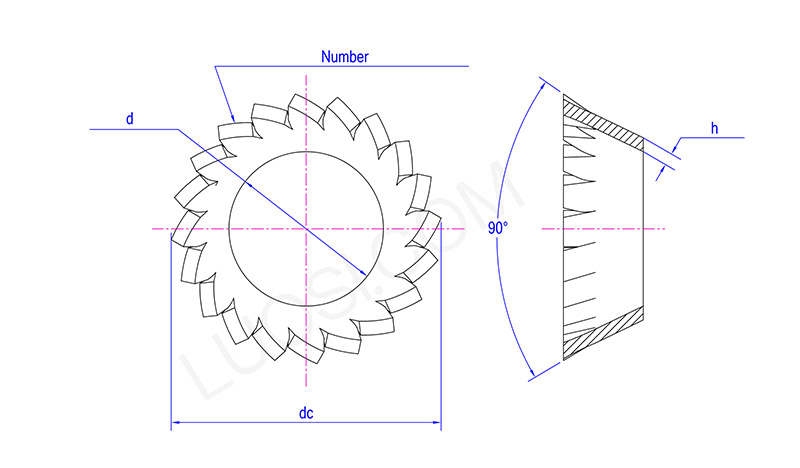

Lun	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
j min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
j max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
cc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Nombre de Nombre de dents min	10	12	12	14	14	16	18	20	26	28	30

Réponses aux questions fréquemment posées

(1) La dureté et le couple sont-ils stables ?

Toutes les rondelles de blocage coniques dentelées externes sont fabriquées avec un traitement thermique. La dureté, l'élasticité et le couple de verrouillage restent stables pour les commandes par lots.

(2) Fournissez-vous des échantillons gratuits ?

R : Nous pouvons offrir des échantillons standard gratuits, l’acheteur ne doit supporter que les frais de transport.

(3) Quel est votre MOQ pour les tailles standard et personnalisées ?

Les tailles standard prennent en charge les petites commandes à l'essai. Les articles personnalisés non standard nécessitent un petit MOQ, nous acceptons les commandes d'échantillons et la production de masse.
