Écrous à souder hexagonaux

Achetez immédiatement les écrous à souder hexagonaux Xiaoguo®. Ces écrous comportent trois saillies de soudure uniformément réparties en bas. Le courant est concentré, le noyau de soudure est stable et les écrous ne se desserreront jamais après le soudage. Cela évite efficacement le problème de déviation des écrous pendant le processus de soudage.

Modèle:JIS B1196-1.1-1982

envoyer une demande

Description du produit

Les écrous hexagonaux à souder sont un type de fixation spécialisée conforme à la norme DIN 929. Ils présentent une forme hexagonale et trois saillies de soudure en bas (certaines avec des broches de positionnement). Ils sont fixés de manière permanente aux tôles par soudage par points par résistance et fournissent un trou fileté interne à haute résistance pour les connexions ultérieures par boulons. Leur principale caractéristique est qu’ils ne se desserrent jamais après le soudage. Les écrous à souder hexagonaux sont largement utilisés dans des industries telles que l'automobile, les tôles et les moules. Ils sont également utilisés dans des endroits où des écrous ordinaires ne peuvent pas être utilisés ou où une connexion filetée ferme et permanente est requise, servant de point de connexion fileté interne fixe.

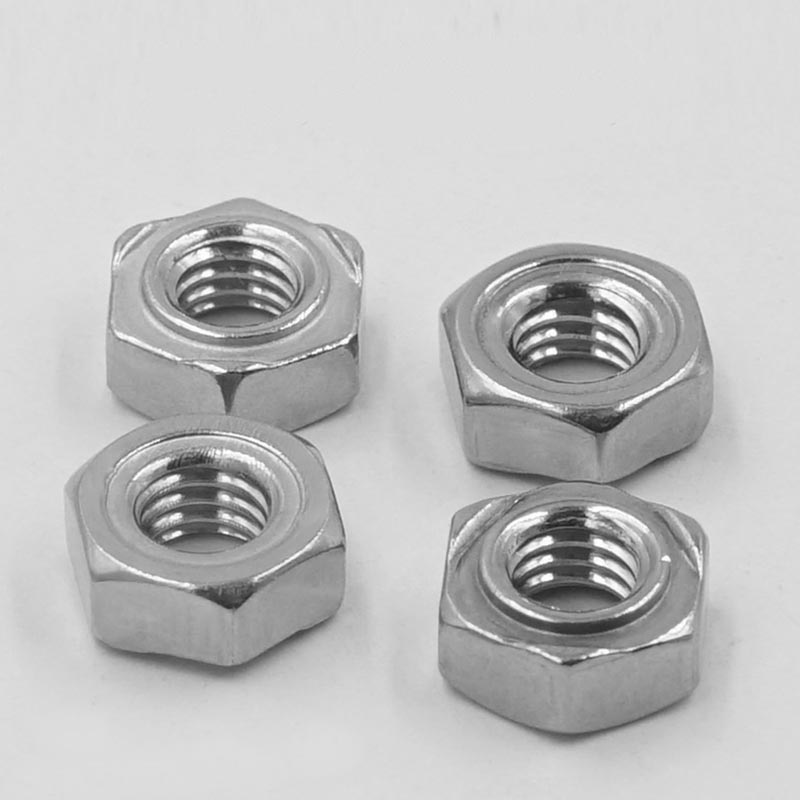

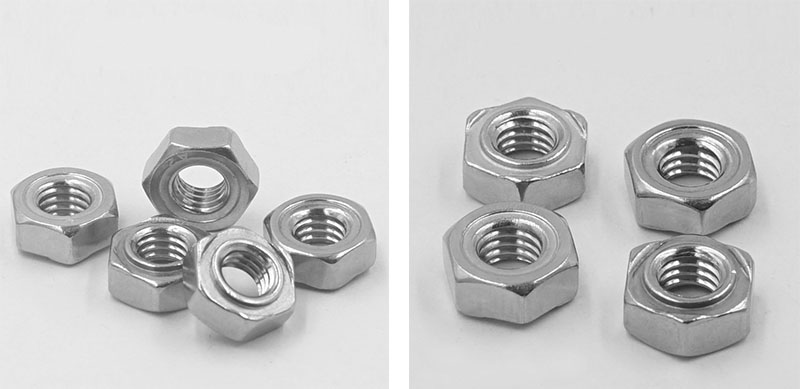

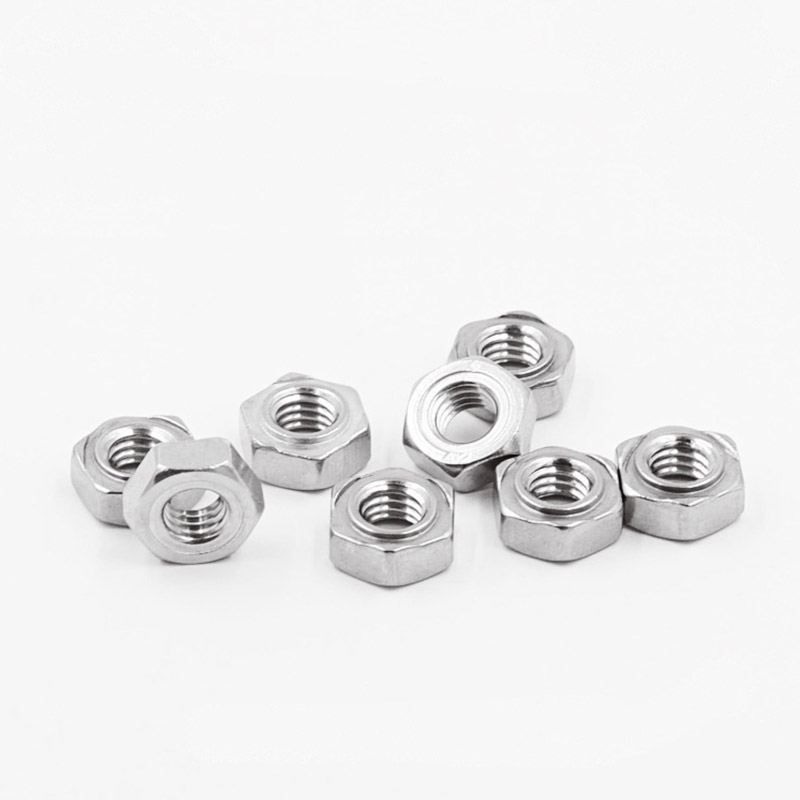

Hex Weld Nuts

Caractéristiques structurelles

La conception structurelle de l'écrou à souder hexagonal est centrée sur trois objectifs clés : la fiabilité du soudage, la précision du positionnement et la facilité d'assemblage.

【1】Forme hexagonale

(1) Forme : hexagone régulier. Les dimensions des côtés opposés sont conformes à la norme DIN 929. Il peut être serré à l'aide d'une clé ouverte ordinaire ou d'une clé à douille, sans avoir besoin d'outils spéciaux.

(2) Largeur du côté opposé : différentes spécifications ont des dimensions différentes. Par exemple, M6 mesure 11 mm, M8 mesure 14 mm et M10 mesure 17 mm. Prévoyez une zone de contact suffisante pour la clé.

（3）Hauteur totale : généralement 0,8 à 1,0 fois le diamètre nominal du filetage. Assurez-vous de la longueur d’engagement du filetage et assurez la solidité de la connexion.

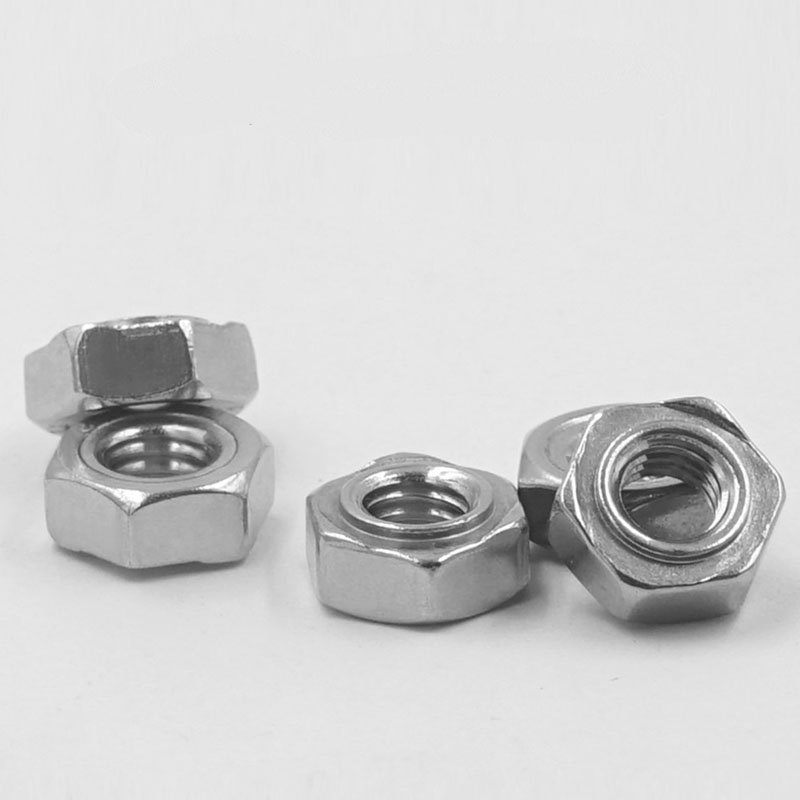

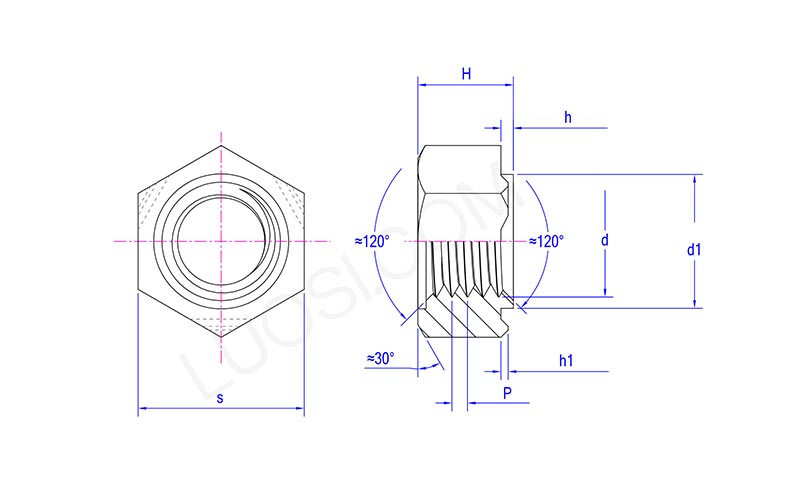

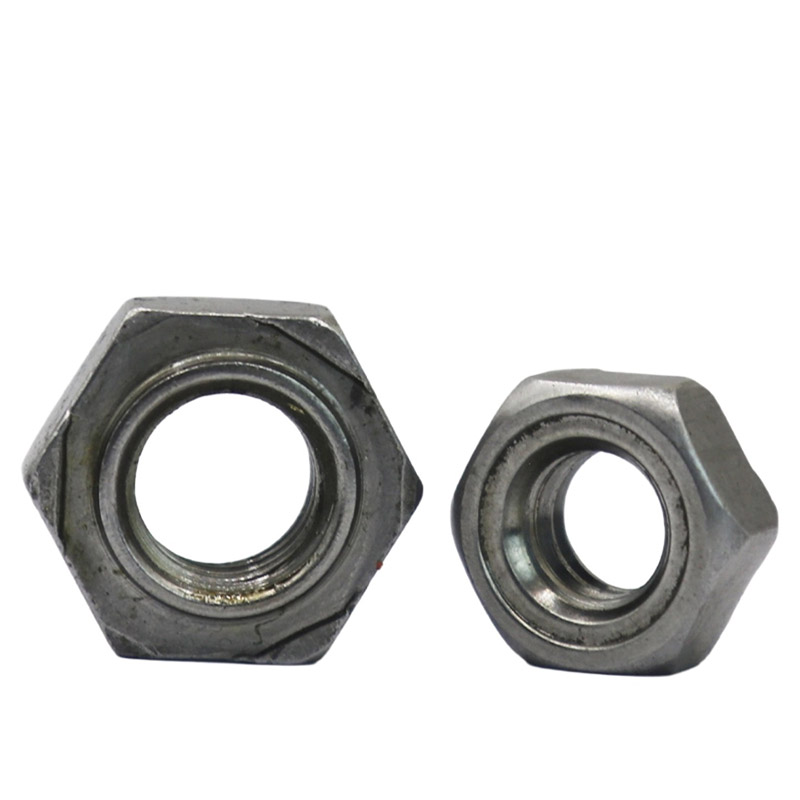

Hex Weld Nuts

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
c'est maximum	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
Hmax	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maximum	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Projections de soudage inférieures

(1) Quantité : 3 pièces (uniformément réparties à 120°). Trois points déterminent un plan, garantissant que l'écrou hexagonal à souder est bien en contact avec le matériau de base. Même si la surface de la pièce est légèrement inégale, un soudage fiable peut toujours être garanti.

(2)Position : au bord de la surface inférieure, pour améliorer la stabilité du soudage.

(3) Forme : sphérique ou conique, avec un dessus lisse. Lors du soudage par résistance, le courant est concentré et donne la priorité à la fusion pour former un noyau.

(4) Hauteur : 0,5 - 1,0 mm (les valeurs spécifiques dépendent des spécifications et de l'épaisseur de la plaque). Assurer un contact étroit avec le matériau de base et fournir un volume de fusion suffisant.

【3】 Goupille de guidage de positionnement (Pilote, structure optionnelle)

（1）Diamètre de la goupille de guidage : inférieur au trou pré-percé de la pièce (par exemple M8 pour φ9,6 mm ou φ11,6 mm)

（2）Hauteur de la broche de guidage : 1,5 ~ 2,5 mm (sélectionnée en fonction de l'épaisseur de la planche)

【4】Filetage interne

(1) Spécifications du filetage : filetage métrique grossier M3 à M16 (filetage fin disponible), impérial UNC 1/4″ à 5/16″

（2）Précision du filetage : 6H (métrique), 2B (impérial)

(3) Longueur du filetage : fournir une longueur d'engagement du filetage suffisante

（4）Orientation du filetage : l'extrémité d'entrée peut avoir un chanfreinage
