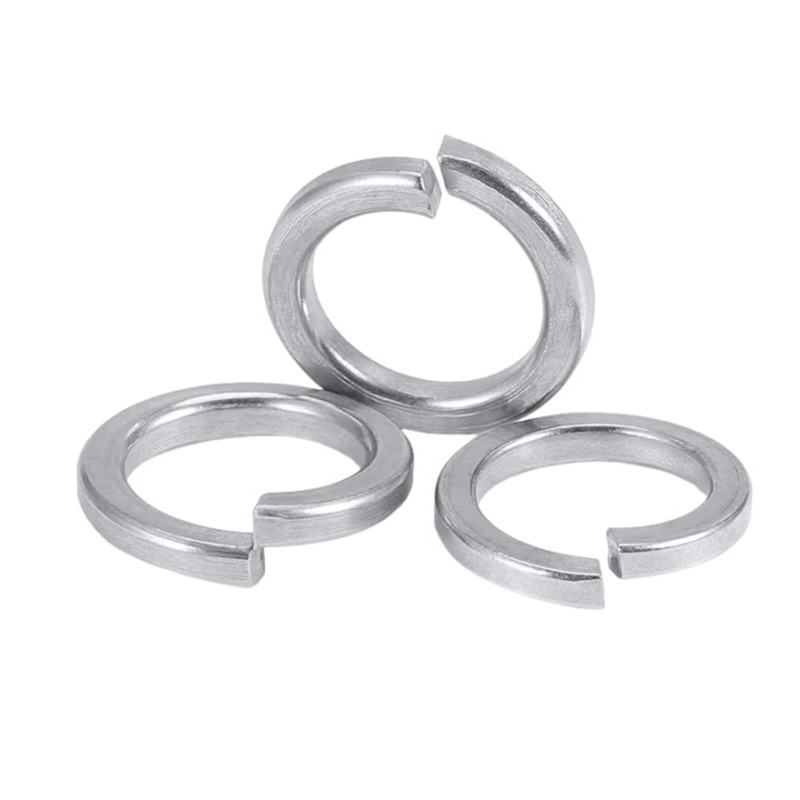

Rondelle de blocage à col haut

Les rondelles de blocage à col haut Xiaoguo® en stock sont faciles à installer. Ils ne nécessitent aucun outil spécial supplémentaire pendant l'utilisation, présentent une faible difficulté de fonctionnement, sont rapidement acceptés par les travailleurs et sont également pratiques pour la maintenance.

envoyer une demande

Description du produit

Les rondelles de blocage à col haut ne sont pas toutes de la même conception. Ils sont généralement personnalisés en fonction de différentes exigences et il en existe plusieurs types. Voici les cinq types courants :

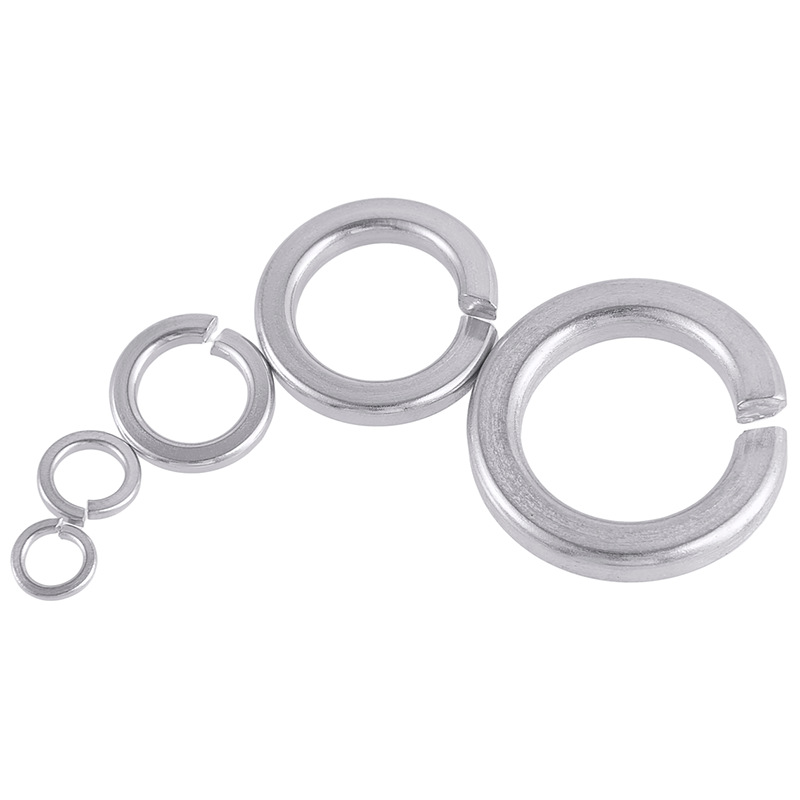

（1）Type standard à anneau unique (le plus courant, DIN 127 / GB 93)

La rondelle élastique en spirale ouverte traditionnelle, composée d'un anneau métallique avec une ouverture. Convient à la plupart des applications anti-desserrage à charge faible à moyenne, et c'est également la rondelle de blocage à col haut la plus courante et la plus largement utilisée sur le marché.

（2）Double anneau robuste (DIN 128)

Il possède deux anneaux, un de plus que le type standard. Il présente une plus grande élasticité et une meilleure résistance aux vibrations. Il est utilisé dans les machines lourdes, les châssis de véhicules et les zones à fortes vibrations.

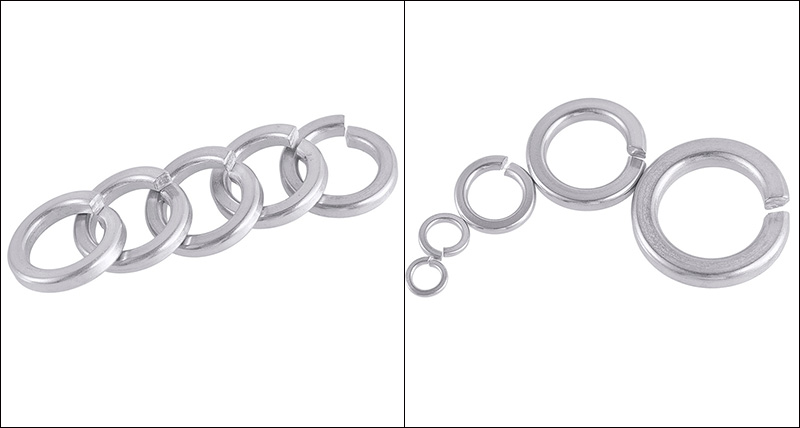

High Collar Lock Washer

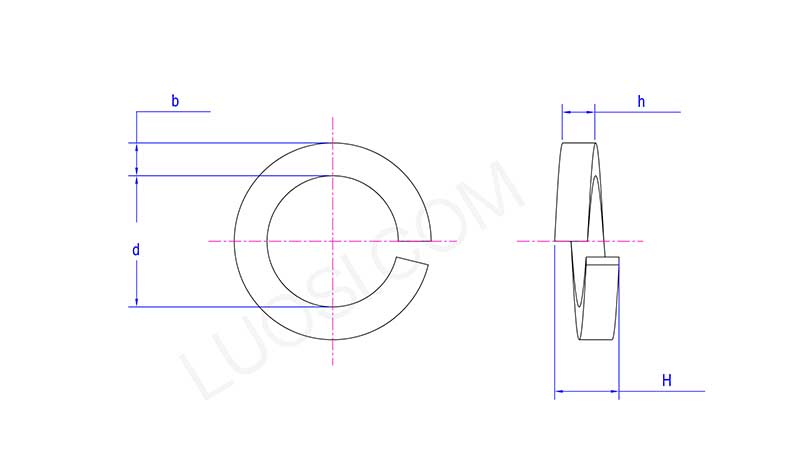

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
j min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
j max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
bmin	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Hmax	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Rondelles élastiques en forme de vague

Ils ne sont pas en forme de spirale mais ont une forme ondulée avec plusieurs sommets et vallées. Ils sont utilisés dans des endroits où l'espace est extrêmement limité mais où l'élasticité est néanmoins requise, comme par exemple pour appliquer une pré-pression sur les roulements.

(4) Rondelle élastique en forme de disque (rondelle Belleville)

Sa forme est conique, ressemblant à un petit plat. Il peut résister à des pressions extrêmement élevées et est utilisé dans des endroits nécessitant une compensation de ressort à haute résistance, tels que la dilatation et la contraction thermiques, la compensation d'usure, etc.

(5) Rondelle de blocage dentée (dents intérieures/dents extérieures, DIN 6797/DIN 6798)

Il présente des dentelures autour du bord et mord dans la surface de la pièce après avoir été serré, offrant d'excellentes performances antidérapantes. Il est principalement utilisé dans les zones nécessitant une conductivité électrique (comme les fils de terre), ou pour anti-desserrage de petites vis.

Matériaux courants

La rondelle de blocage à col haut a besoin d'une bonne élasticité et de la capacité de maintenir son élasticité. Le choix des matériaux est donc très important. Voici quelques types courants de matériaux :

Acier à ressort (acier 65Mn / 70 / 82B)

Un matériau courant avec le taux de commande le plus élevé, offrant un bon rapport qualité-prix et une excellente élasticité. Le 65Mn est le matériau le plus couramment utilisé pour les rondelles de blocage à col haut, avec une dureté allant généralement de 42 à 50 HRC (environ 420 à 510 HV). Cette dureté est suffisante pour conserver l’élasticité tout en étant peu susceptible de se briser.

Acier inoxydable SUS304 / SUS316

L'inox 304 est principalement utilisé dans les zones humides, extérieures ou nécessitant un nettoyage (équipements alimentaires, dispositifs médicaux). L'acier inoxydable 316 est plus résistant à la corrosion par les ions chlorure et est utilisé dans l'ingénierie maritime et les industries chimiques.

Acier au carbone (08F / 10# / 45#)

Utilisé pour les pièces à faible charge et non critiques ; le traitement de surface élastique nécessite une galvanisation pour prévenir la rouille.
