Adaptateur de bouchon d'huile mâle hexagonal creux

La conception à tête hexagonale du produit d'inventaire de Xiaoguo® « Adaptateur de bouchon d'huile mâle hexagonal creux » convient à la transmission à couple élevé. L'utilisation d'une clé ou d'une douille standard pour le fonctionnement garantit une fixation sécurisée sans aucun desserrage.

Modèle:DIN910

envoyer une demande

Description du produit

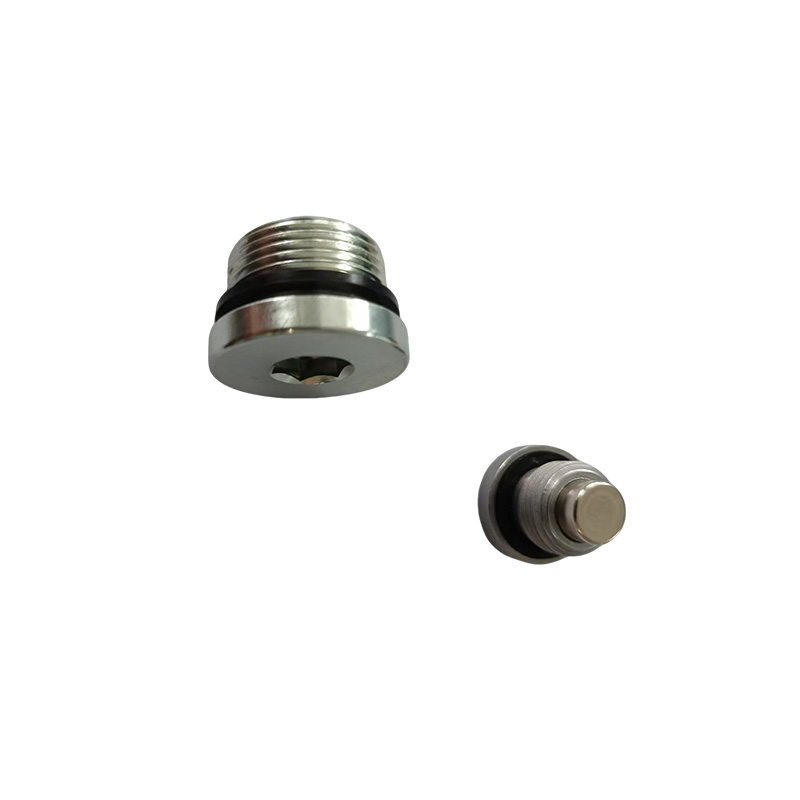

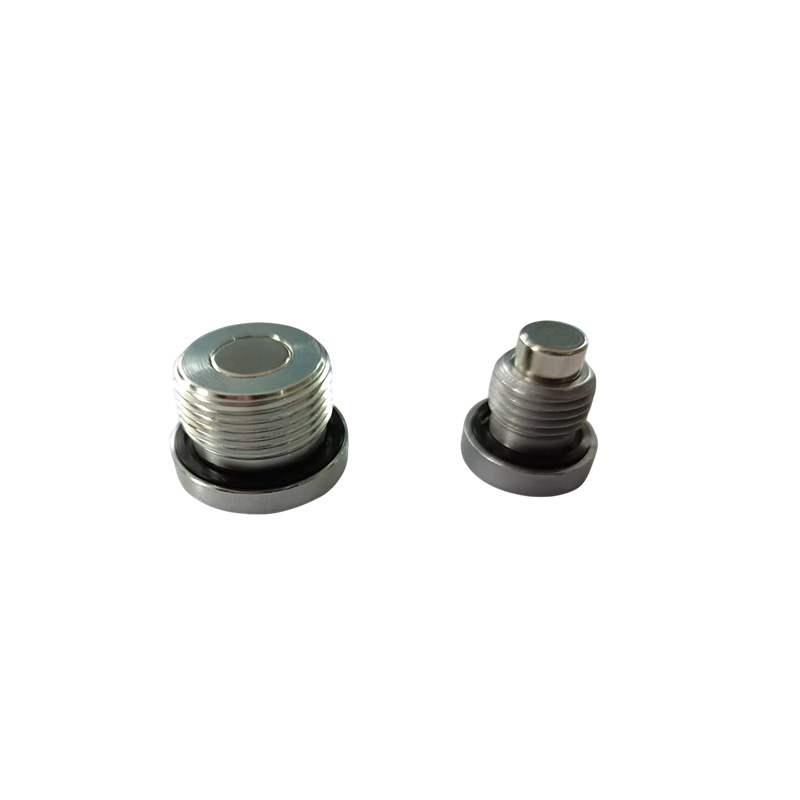

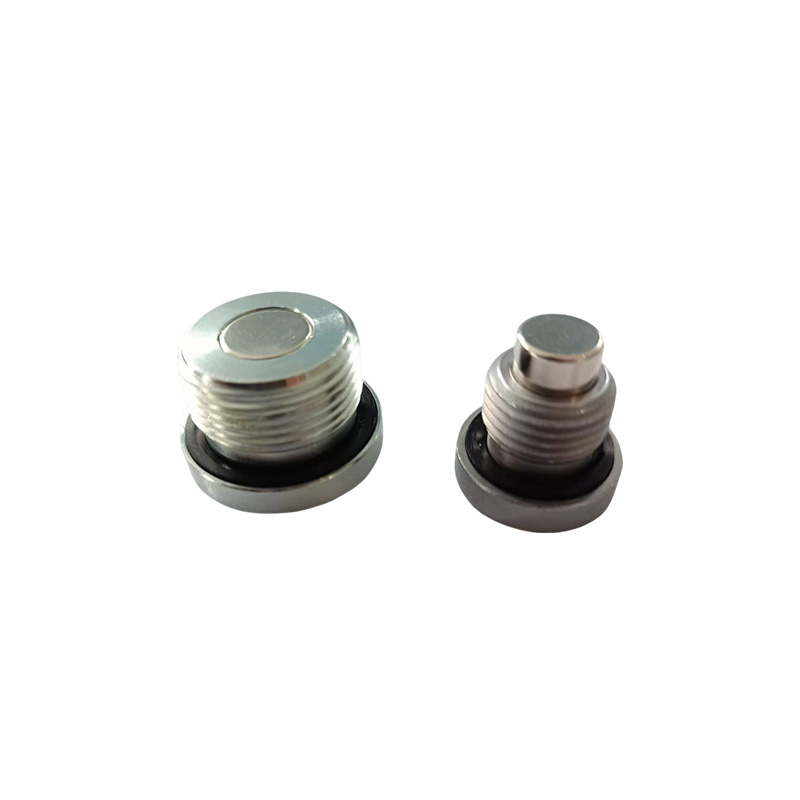

L'adaptateur de bouchon d'huile mâle hexagonal creux est un composant de raccordement de tuyau hydraulique/pneumatique qui est de forme extérieurement hexagonale, présente une structure axiale traversante et utilise une interface de filetage externe. Il s'agit essentiellement d'un « bouchon fileté hexagonal avec un trou central », qui peut sceller les ports comme un bouchon ordinaire, et permet également des fonctions supplémentaires telles que les tests de pression, l'échappement, l'échantillonnage ou la connexion temporaire d'instruments à travers sa structure creuse.

Par rapport aux bouchons solides ordinaires, la principale différence réside dans les éléments suivants : les bouchons solides peuvent simplement sceller, tandis que l'adaptateur hexagonal creux est un « canal multifonctionnel » qui peut effectuer diverses opérations de diagnostic et de maintenance sans démonter le système.

Numéro de modèle.	DIN910	Rainure	Hexagone
Connexion	Boulon commun	Style de tête	Hexagonal
Standard	DIN, GB, ANSI, BSW, JIS, GOST	Grade	8.8
Emplacement (P)	1,1 - 1,8 mm	Diamètre	M3-M24
Longueur	6-50mm	Surface	Couleur primaire

Spécifications standards

L'adaptateur de bouchon d'huile mâle hexagonal creux est principalement conforme aux normes DIN (normes industrielles allemandes), ISO (Organisation internationale de normalisation) et GB (normes nationales chinoises), etc.

(1) Normes DIN : l’une des normes les plus universelles. Les spécifications sont claires. DIN 910 est une norme spécifique pour les vis à fente hexagonale à épaulement, dotées de filetages cylindriques (parallèles) et de marches d'arrêt, assurant l'étanchéité grâce à des rondelles remplaçables. D'autres normes connexes incluent DIN 908 (vis internes hexagonales), DIN 906 (vis à filetage conique hexagonal) et DIN 909 (vis externes à filetage conique hexagonal).

（2）Normes ISO et GB : applications d’internationalisation et de localisation. ISO 9974-4 est une norme internationale qui définit entièrement les dimensions, les conceptions et les méthodes d'essai des écrous hexagonaux externes et internes utilisés dans la transmission générale des fluides et les équipements généraux. GB/T 2878.4-2011 et GB/T 43077.4-2023 adoptent respectivement les normes ISO 6149-4 et ISO 9974-4 de manière équivalente. Les écrous hexagonaux conformes à ces normes nationales peuvent avoir une pression de service maximale allant jusqu'à 63 MPa (environ 630 bar).

Type de filetage standard Caractéristique clé Méthode d’étanchéité

DIN 906 Conique (R) Douille hexagonale, sans collier Métal sur métal (filetage conique)

DIN 908 Parallèle (G/M) Entraînement à six pans creux, avec collier Bague d'étanchéité remplaçable (cuivre, ED, joint torique)

DIN 910 Parallèle (G/M) Tête hexagonale, avec collerette Bague d'étanchéité remplaçable

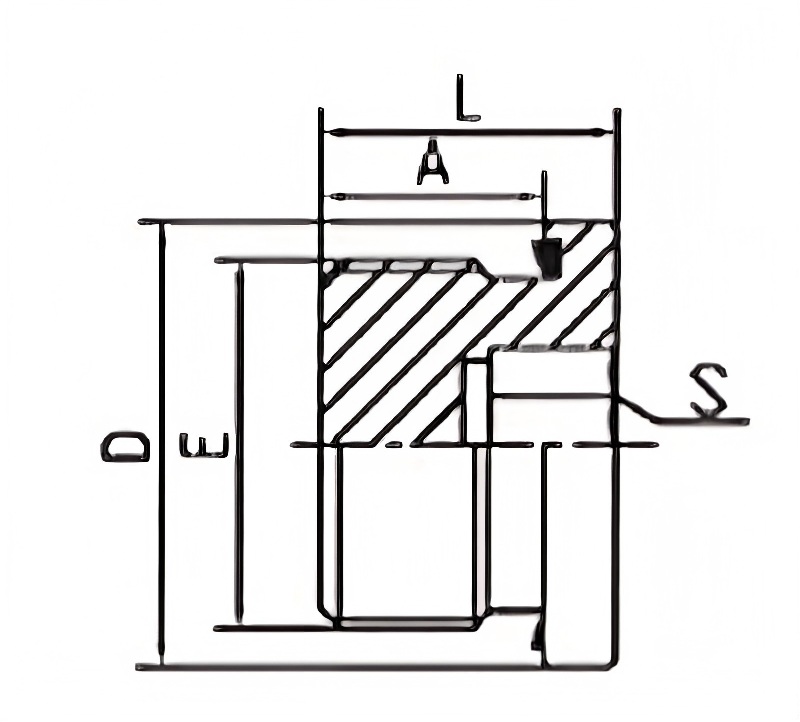

PARTNÉ	FIL	ED CAPTIF	DIMENSIONS
PARTNÉ	E	ED CAPTIF	A	L	S	D	N.M.
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）À quelles normes vos produits répondent-ils ?

Notre adaptateur de bouchon d'huile mâle hexagonal creux est fabriqué conformément à la norme DIN 910 (filetage parallèle avec bague, bague d'étanchéité remplaçable) et à la norme DIN 909 (filetage conique, étanchéité métal sur métal).

(2) Quels matériaux peuvent être utilisés pour l'adaptateur de bouchon d'huile mâle hexagonal creux ?

Les matériaux standard comprennent l'acier au carbone (nuances 4.8, 6.8, 8.8, 10.9, 12.9), l'acier inoxydable (A2‑70, A4‑80, 304, 316), le laiton et l'aluminium. Nous fournissons également des aciers alliés pour les applications à haute résistance.

(3) Fournissez-vous des échantillons ? Quel est le délai de livraison des échantillons ?

Oui, des échantillons gratuits sont disponibles pour les tailles standard. Les échantillons stockés sont expédiés sous 3 à 5 jours par express (DHL/FedEx). Les échantillons personnalisés nécessitent 15 à 20 jours pour la production.
