Rondelles de blocage à dents dentelées

Les rondelles de blocage à dents dentelées de l'usine Xiaoguo® sont compactes et faciles à ranger, et elles fonctionnent bien dans les espaces d'installation étroits. Nous vous suggérons de passer des commandes groupées, ce qui facilite la tenue des stocks et vous permet également d'obtenir de meilleurs prix unitaires.

envoyer une demande

Description du produit

1) Dois-je utiliser une clé dynamométrique lors de l'installation de rondelles de blocage à dents dentelées ?

Il est fortement recommandé de l'utiliser. Serrez simplement selon le couple standard recommandé pour les boulons ou les écrous.

(2) Comment pouvons-nous empêcher le joint de rayer la surface de la pièce ?

Les dents elles-mêmes mordront la surface et même les moindres égratignures ne pourront être complètement évitées.

(3) Que se passera-t-il si la rondelle est trop serrée ?

Un serrage excessif aplatira complètement les dents, ce qui entraînera une perte d'élasticité de la rondelle et une forte diminution de l'effet anti-desserrage.

(4) Dois-je nettoyer la surface avant d'installer des rondelles de blocage à dents dentelées ?

Oui. L'huile, la limaille de fer, la peinture ou la couche d'oxyde sur la tête de boulon/la base de l'écrou et la surface de la pièce doivent être enlevées.

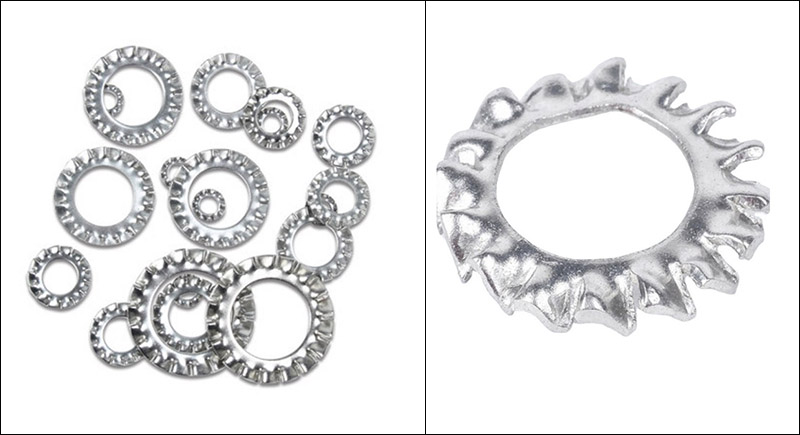

Lock Washers with Serrated Toothed

Une installation correcte des rondelles de blocage à dents dentelées est cruciale pour garantir son effet anti-desserrage et sa conductivité électrique.

（1） Nettoyer les surfaces de contact

Enlevez l'huile, la limaille de fer, les couches de peinture ou d'oxyde du bas des boulons ou des écrous et des surfaces des pièces à usiner.

（2）Confirmez le sens de la rondelle (le plus important)

La surface de la dent doit faire face à la surface de contact de la tête du boulon ou de l'écrou, et la surface plane doit faire face à l'extérieur de la pièce.

Inverser l'installation entraînera : Les dents ne pourront pas s'engager, perdant complètement la fonction anti-desserrage.

(3) Installez la rondelle. Placez les rondelles de blocage à dents dentelées sous la tête du boulon ou l'écrou et maintenez-les alignées au milieu du boulon.

(4) Serrez d'abord à la main. Tournez le boulon ou l'écrou à la main jusqu'à ce que la rondelle touche légèrement la surface de la pièce. Les dents ne mordront pas complètement à ce moment-là.

(5) Serrez avec un couple standardUtilisez une clé dynamométrique pour serrer le boulon et l'écrou selon les exigences de couple standard. Les dents de la rondelle s'enfonceront d'elles-mêmes dans la surface lors du serrage, pas besoin de régler à nouveau le couple. N'utilisez pas de clé à chocs avec une force excessive, sinon les dents pourraient glisser et les rondelles de blocage à dents dentelées se déformeraient.

(6) Vérifiez après l'installation. Si utilisé pour la mise à la terre électrique, testez la résistance entre le boulon et la pièce avec un multimètre après le serrage pour garantir une conductivité stable. La valeur de la résistance doit être proche de 0 Ω.

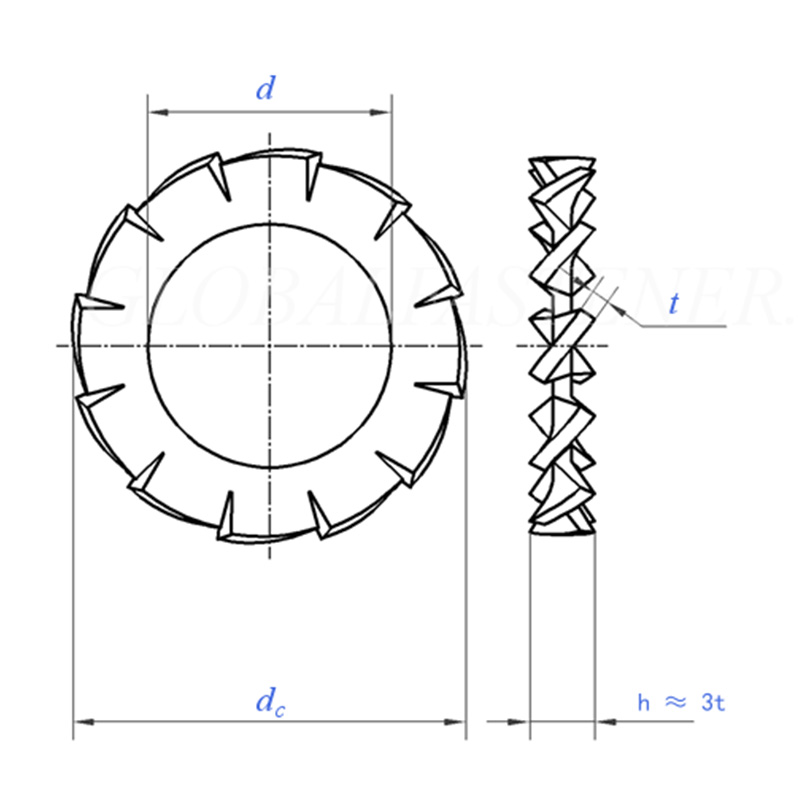

Lock Washers with Serrated Toothed

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
