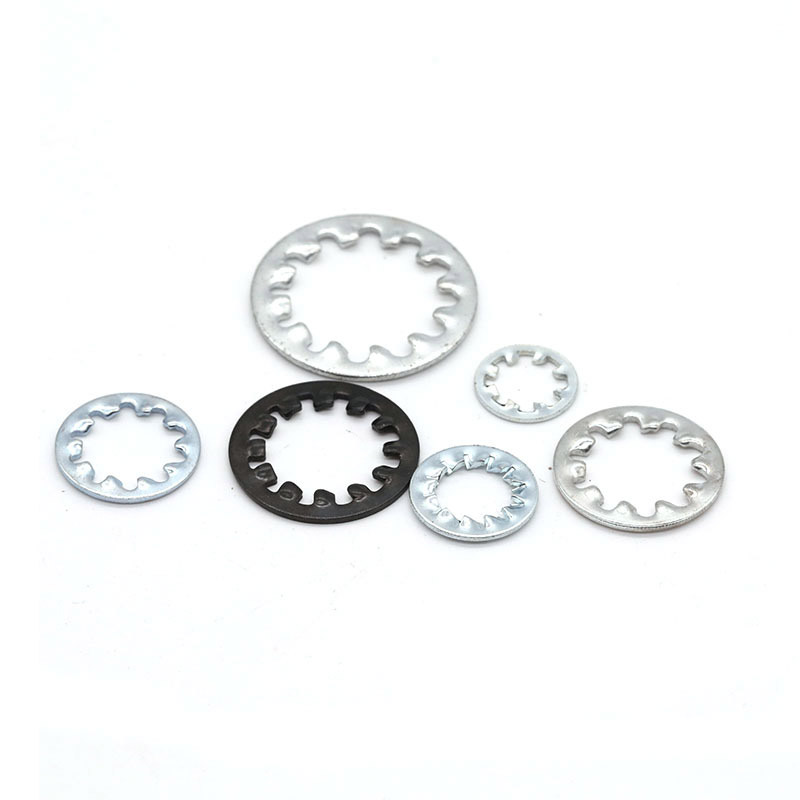

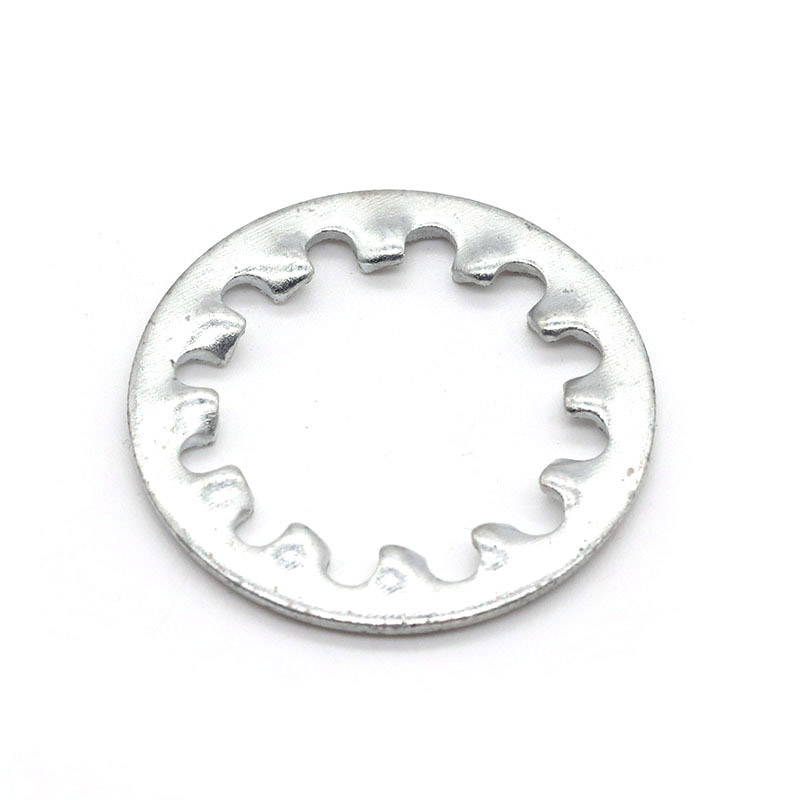

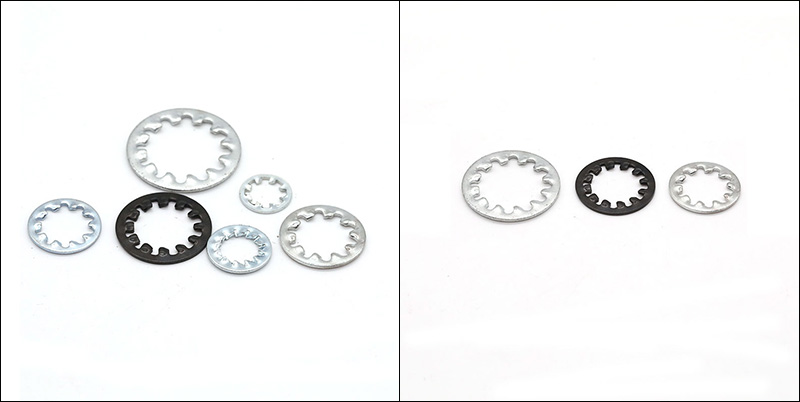

Rondelles de blocage avec dents internes

Les rondelles de blocage avec dents internes sont principalement divisées en type standard (Type AW) et type lourd (Type IOW). La principale différence entre eux réside dans la profondeur et la résistance de la forme de l'engrenage.

（1）Type AW

Caractéristique principale : adoption d'une conception d'engrenage interne plus dense pour répartir la charge

Principe de verrouillage : En augmentant le nombre de points de contact lors de la morsure, la friction est utilisée pour éviter le desserrage.

Matériaux préférés : acier au carbone conventionnel ou acier inoxydable économique (tel que SUS304)

Capacité de charge : convient aux charges moyennes et faibles, fixation légère

Coût : type économique

Application typique : les rondelles de blocage de type AW avec dents internes conviennent aux circuits électroniques, aux cartes PCB, aux appareils électroménagers, aux tableaux de bord et autres appareils à charge légère.

（2）Tapez OIE

Caractéristique principale : les dents sont plus profondes, plus pointues et plus épaisses, avec une plus grande force de morsure.

Principe de verrouillage : en utilisant les pointes des dents pour « saisir et mordre » la surface métallique, une force de verrouillage mécanique est générée.

Matériau : fabriqué en acier à ressort 65 Mn, dureté HRC 39-50.

Performance de charge : adapté aux environnements de travail soumis à de lourdes charges et à de fortes vibrations

Caractéristique de coût : Excellent rapport qualité-prix pour des performances fiables

Application : les rondelles de blocage IOW avec dents internes sont idéales pour les pièces robustes. Largement utilisé sur les châssis et moteurs automobiles, les machines industrielles et les équipements de levage de construction.

En termes simples, lequel choisir entre l'AW standard et l'IOW robuste dépend principalement de la contrainte de travail sur les boulons. Pour les utilisations à charge légère comme l'électronique et les appareils électroménagers, le type AW standard est suffisant et plus économique.

Pour les situations soumises à de fortes vibrations ou impacts, telles que les voitures et les grosses machines industrielles, optez pour le type robuste IOW pour maintenir les joints boulonnés sécurisés.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

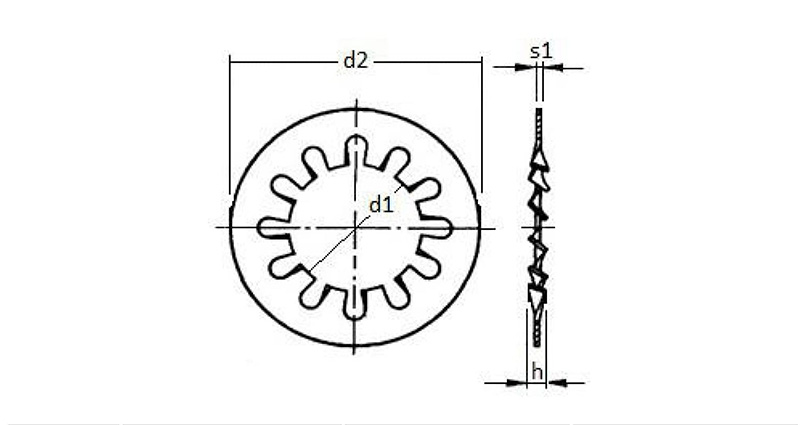

Informations et dessins fournis à titre de référence uniquement

Vous voudrez peut-être savoir

（1）Quel style dois-je utiliser pour les installations de moteurs automobiles ?

Nous vous suggérons d'opter pour des rondelles de blocage de dents internes IOW. Ils fonctionnent très bien pour empêcher les vis de se desserrer.

(2) Avez-vous des versions en acier inoxydable pour les deux styles ?

Bien sûr. Les types AW et IOW peuvent être fournis en acier inoxydable, comme les nuances A2/304 et A4/316.

(3) Quelle est la différence de dureté entre les types IOW et AW ?

Les rondelles standard AW en acier au carbone ont généralement une dureté de HRC 35-45. La version robuste en acier au carbone IOW est plus dure, avec une dureté généralement de HRC 42 à 50.
