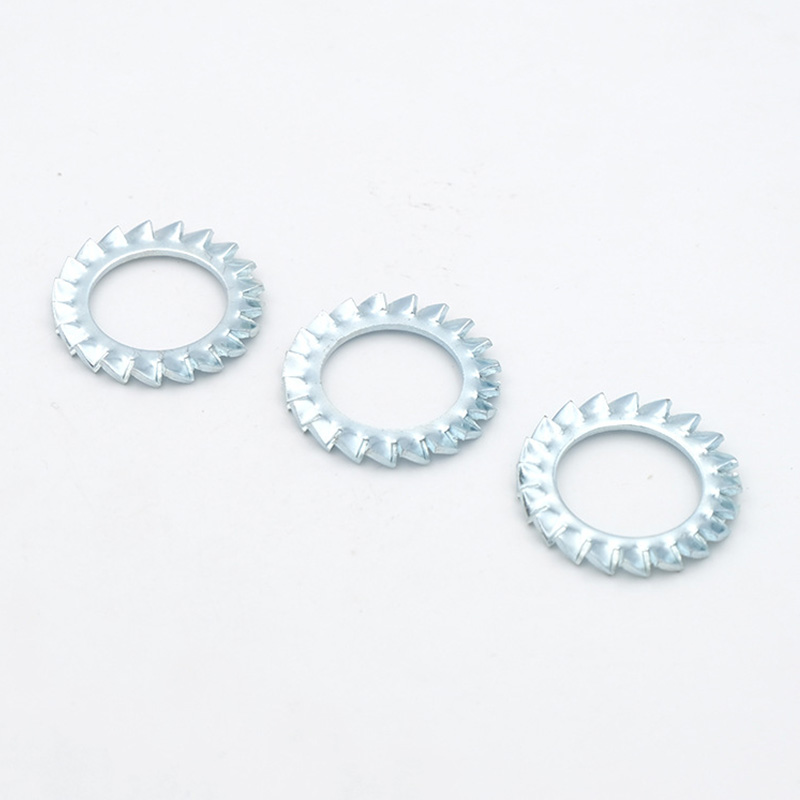

Rondelles de blocage à dentelures externes M3

Les rondelles de blocage à dentelures externes M3 produites par l'usine Xiaoguo® ont une bonne réutilisation. Si les dents extérieures des rondelles sont légèrement usées après utilisation, elles peuvent être réutilisées à des endroits non critiques selon la situation.

envoyer une demande

Description du produit

Bien que les rondelles de blocage à dentelures externes M3 soient de petite taille, elles ont une large gamme d'applications. Avec sa structure compacte, sa force de verrouillage fiable et sa conductivité, il joue un rôle important dans de nombreux domaines.

（1）Robots, machines de précision

Fixation par boulons pour équipements de haute précision et à fortes vibrations tels que les joints de robots industriels, les supports de moteur et les modules linéaires

（2）Électronique grand public

Le châssis des téléphones portables, les supports moteurs des drones, les structures de support des appareils VR/AR, les structures internes des manettes de jeu, etc., autant de points de connexion à haute résistance et miniaturisés.

（3）Nouvelle industrie énergétique

Les rondelles de blocage à dentelures externes M3 sont utilisées dans des scénarios clés au sein des stations de charge, tels que les modules électriques, les modules de batteries de stockage d'énergie et les onduleurs photovoltaïques, où la résistance à la corrosion et la résistance aux vibrations sont requises.

（4）Meubles et fournitures de bureau

Mesures anti-desserrage pour la liaison entre la base et le dossier des chaises de bureau, des étagères métalliques, des vitrines, des luminaires, etc. lors des processus de démontage et de montage

（5）Équipement optique et photographique

Les mécanismes de réglage internes, les supports de lentilles, les fixations panoramiques, etc. des instruments de précision nécessitent des connexions de petite taille et à haute résistance.

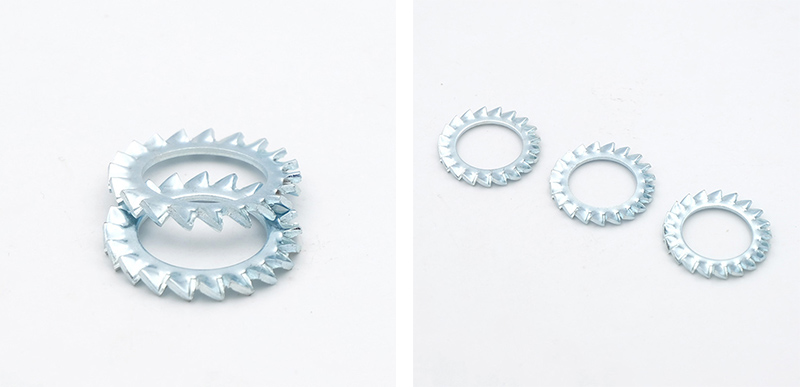

M3 External serrations Lock Washers

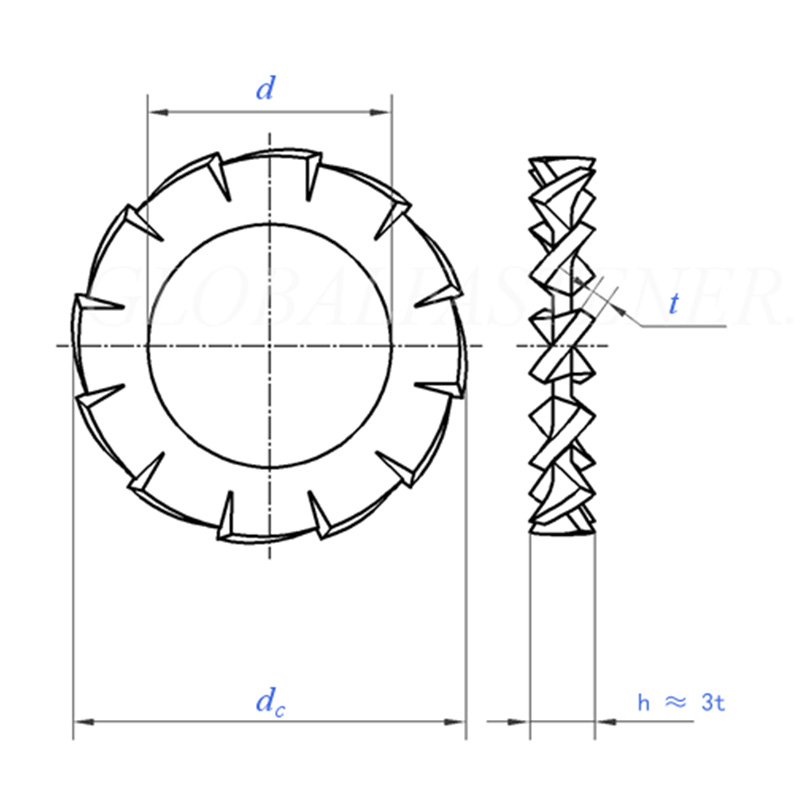

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Points forts

Les rondelles de blocage à dentelures externes M3 peuvent être utilisées dans de nombreux scénarios, principalement en raison de leurs nombreuses caractéristiques fortes.

（1）Anti-vibration et anti-desserrage

Les rondelles de blocage à dentelures externes M3 sont un outil professionnel pour résister aux vibrations. Sa structure dentée externe est spécialement conçue pour « empêcher les fixations de se desserrer dans un environnement vibrant », en particulier dans les équipements soumis à des charges dynamiques et à un mouvement continu.

(2) Mise à la terre électrique

Les dents pointues peuvent facilement pénétrer dans la couche d'oxyde ou le revêtement de la surface métallique, créant ainsi un chemin électrique stable.

（3）Espace-friendly

Pour l'intérieur des équipements de précision, les rondelles de blocage à dentelures externes M3 peuvent être installées directement sous la tête de la fixation, n'occupant presque aucun espace supplémentaire.

(4) Des options matérielles sont disponibles

Les gens peuvent choisir différents matériaux en fonction de l'environnement d'application spécifique. L'acier à ressort a une résistance élevée et l'acier inoxydable résiste à la rouille, ce qui le rend adapté à divers scénarios.

M3 External serrations Lock Washers
